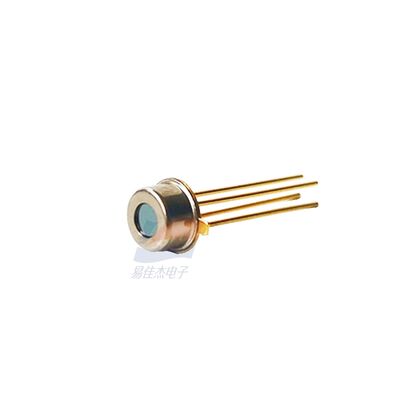

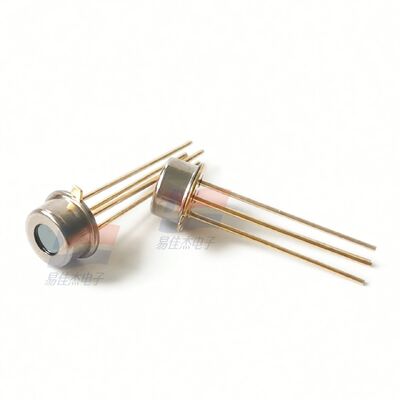

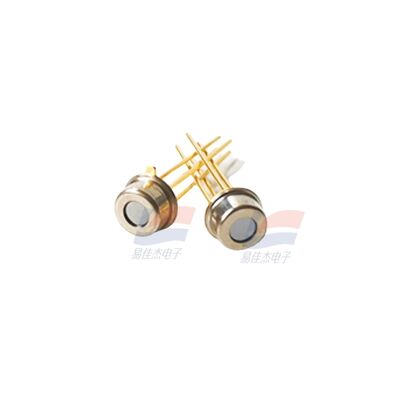

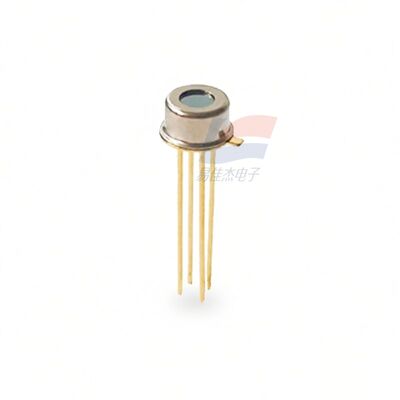

MRT313 MRT511 Датчик термопилы для измерения температуры лба, бесконтактный термометр, компонент

          MRT313 MRT511 Термопильный датчик для измерения температуры лба, температурный зонд, бесконтактный термометр, компонент

1. Основной принцип работы:

MRT313 работает на основе термопильного эффекта и принципа обнаружения инфракрасного излучения:

• Он интегрирует чип термопильного датчика и ИК-фильтр с высоким коэффициентом пропускания (оптимизирован для длины волны 8–14 мкм, соответствующей пиковой длине волны инфракрасного излучения человеческого тела).
• Когда датчик направлен на лоб человека, чип термопилы поглощает инфракрасное излучение, испускаемое поверхностью кожи. Поглощенная энергия создает разницу температур между горячим и холодным спаями термопилы, что вызывает пропорциональное напряжение Зеебека.
• Выходной сигнал напряжения обрабатывается схемой обработки сигнала (например, усиление, калибровка), чтобы преобразовать его в точное показание температуры тела.

2. Основные характеристики:

1. Оптимизация для температуры человеческого тела: ИК-фильтр 8–14 мкм адаптирован для инфракрасного излучения человеческого тела, обеспечивая высокую селективность и устраняя помехи от окружающего света и других источников тепла.
2. Высокая точность измерений: В стандартных условиях измерения (расстояние: 3–5 см, температура окружающей среды: 25°C) погрешность измерения температуры составляет ≤ ±0,2°C, что соответствует требованиям к точности медицинских и потребительских термометров.
3. Быстрое время отклика: Время отклика T₉₀ ≤ 300 мс, что позволяет быстро считывать температуру без длительного ожидания.
4. Низкое энергопотребление: Сверхнизкое энергопотребление с типичным рабочим током ≤ 10 мкА, подходит для портативных устройств с батарейным питанием (например, ручных лобных термометров).
5. Компактность и простота интеграции: Небольшой SMD-корпус, легкая конструкция и конструкция с совместимыми контактами для прямой пайки на платах PCB, идеально подходит для миниатюрного оборудования для измерения температуры.
6. Встроенная температурная компенсация: Оснащен встроенным термистором NTC для мониторинга и компенсации температуры окружающей среды в режиме реального времени, обеспечивая точность измерений при различных температурах окружающей среды (10°C–40°C).
7. Стабильная долгосрочная производительность: Низкая скорость дрейфа ≤ 0,1°C/год, отсутствие необходимости в частой перекалибровке в течение срока службы.

3. Типичные области применения:

• Медицинские бесконтактные лобные термометры
• Потребительские инфракрасные термометры для тела
• Умные носимые устройства для мониторинга температуры (например, умные браслеты с определением температуры)
• Оборудование для скрининга температуры в сфере общественного здравоохранения (упрощенные версии)
