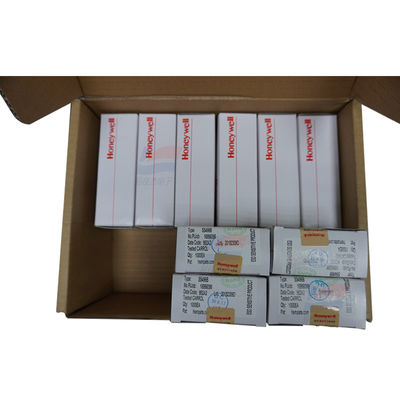

YJJ SS496A Линейный датчик эффекта Холла Используемые сценарии, такие как обнаружение положения и управление двигателем

Описание продукта:

Линейный датчик Холла SS496A. Сценарии использования: определение положения и управление двигателем

Особенности:

SS496A - это линейный датчик Холла пропорционального типа, выпущенный Honeywell. Выходное напряжение линейно связано с интенсивностью магнитного поля. Он подходит для таких применений, как определение положения, измерение скорости и управление двигателем. Ниже приведено подробное описание параметров, интегрированное с официальных и авторитетных платформ электронных компонентов:

Основные параметры чувствительности

Сертификация соответствия Соответствует стандарту ЕС ROHS, классифицируется как EAR99 в US ECCN, совместим с требованиями соответствия электронных устройств в нескольких странах

Тип чувствительности Линейный датчик Холла пропорционального типа, выходное напряжение изменяется линейно с интенсивностью магнитного поля

Диапазон измерения магнитного поля от -670 Гаусс до +670 Гаусс (т.е. от -67 мТл до +67 мТл)

Чувствительность Типичное значение 1,5 мВ/Гс, некоторые данные указывают на типичное значение 2,7 мВ/Гс, способно точно улавливать незначительные изменения магнитного поля

Выходное напряжение в нулевой точке Магнитное поле 0 Гаусс, типичное значение 2,5 В ± 0,075 В (совместимо со сценариями номинального напряжения питания 5 В)

Диапазон выходного напряжения Минимум 0,2 В до (напряжение питания - 0,2 В), типичное значение 0,4 В до (напряжение питания - 0,4 В), широкий диапазон выходного напряжения

Линейность Линейная погрешность не превышает 1,5% от полной шкалы, обеспечивая линейную точность преобразования магнитного поля и напряжения

Температурный дрейф Дрейф в нулевой точке ±0,04% - ±0,07%/°C; Дрейф чувствительности ≤ -0,00% до +0,07%/°C при температуре < 25°C, ≤ -0,02% до +0,06%/°C при температуре ≥ 25°C, стабильная работа в условиях высоких температурВремя отклика До 1 мкс, подходит для сценариев высокоскоростного динамического обнаружения магнитного поля

Электрические параметры

Категория параметра Конкретные показатели

Сертификация соответствия Соответствует стандарту ЕС ROHS, классифицируется как EAR99 в US ECCN, совместим с требованиями соответствия электронных устройств в нескольких странах

Статический рабочий ток Типичное значение 8 мА, некоторые спецификации указывают на максимум 8700 мкА, характеристика низкого энергопотребления подходит для устройств с батарейным питанием

Максимальный выходной ток До 10 мА, может напрямую управлять некоторыми небольшими нагрузками, дополнительная схема управления не требуется

Параметры окружающей среды и физические параметры

Категория параметра Конкретные показатели

Сертификация соответствия Соответствует стандарту ЕС ROHS, классифицируется как EAR99 в US ECCN, совместим с требованиями соответствия электронных устройств в нескольких странах

Форма корпуса Обычно сквозное отверстие TO - 92, также доступна поверхностная установка SOT - 23, 3-контактная конструкция, удобная для сварки и интеграции

Физический размер Корпус TO - 92, длина 4,06 мм, ширина 1,6 мм, высота 3 мм, небольшой размер, экономия места для установки

Метод установки Сквозное отверстие поддерживает установку сквозного отверстия, поверхностный монтаж поддерживает поверхностный монтаж, подходит для различных требований к конструкции печатных плат

Соответствие и другие параметры

Категория параметра Конкретные показатели

Сертификация соответствия Соответствует стандарту ЕС ROHS, классифицируется как EAR99 в US ECCN, совместим с требованиями соответствия электронных устройств в нескольких странах

Основные характеристики Встроенный лазерный микрорегулируемый пленочный резистор для повышения точности и температурной стабильности; использует четырехэлементный датчик Холла для уменьшения влияния механического и теплового напряжения на выход

Совместимость с приложениями Совместим с обнаружением положения ротора бесщеточного двигателя, измерением скорости, датчиками смещения в сценариях промышленного управления и бытовой электроники, также подходит для высокоточного оборудования для измерения магнитного поля.

Технические характеристики:

Тип выхода‌
