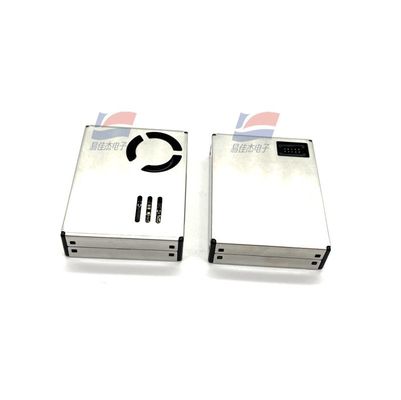

YJJ PMS9103M Лазерный датчик рассеивания частиц типа, используемый для мониторинга концентрации частиц в воздухе

Описание продукта:

YJJ PMS9103M Лазерный датчик рассеивания частиц типа, используемый для мониторинга концентрации частиц в воздухе

Особенности:

PMS9103M - это цифровой датчик твердых частиц общего назначения, основанный на принципе лазерного рассеяния.Он может непрерывно собирать и рассчитывать количество суспензионных частиц различного диаметра в воздухе на единицу объема, и преобразовывать его в массовую концентрацию, которая затем выводится через цифровой интерфейс.

Ниже приведено подробное описание его основных параметров:

Технические спецификации

Диапазон измерения частиц: поддерживает три канала размеров частиц: 0,3 - 1,0 мкм, 1,0 - 2,5 мкм и 2,5 - 10 мкм.

Эффективность подсчета частиц: 50% при размерах частиц 0,3 мкм и ≥ 98% при размерах частиц ≥ 0,5 мкм.

Эффективный диапазон измерения массовой концентрации твердых частиц: от 0 до 500 микрограммов на кубический метр (стандартное значение PM2,5).

Максимальный диапазон массовой концентрации твердых частиц: ≥ 1000 микрограммов на кубический метр (стандартное значение PM2.5). Значения, превышающие 1000 мкг/м3, должны основываться на фактических измерениях.

Разрешение: 1 микрограмм на кубический метр (μg/m3).

Консистенция: в диапазоне от 100 до 500 мкг/м3 она составляет ±10% (стандартное значение PM2.5); в диапазоне от 0 до 100 мкг/м3 она составляет ±10 мкг/м3.

Объем отбора проб: 0,1 литра (л).

Время ответа: однократное время ответа < 1 секунда, общее время ответа ≤ 10 секунд.

Требования к источнику питания: напряжение постоянного тока: Типичное значение: 5,0 В, Минимальное значение: 4,5 В, Максимальное значение: 5,5 В; Рабочий ток: ≤ 100 мА, Текущий режим ожидания: ≤ 2 мА.

Уровень интерфейса передачи данных: уровень TTL, логика 3.3V (низкий уровень < 0,8V, высокий уровень > 2,7V).

Рабочая среда: температурный диапазон от -10 до +60°C, влажность от 0 до 95% (без конденсации).

Окружающая среда хранения: температурный диапазон от -40 до +85 градусов Цельсия.

Надежность: среднее время между неисправностями (MTBF) ≥ 5 лет.

Размер: не более 48 × 40 × 12 мм.

Определение интерфейса

PMS9103M использует интерфейс с 8 пин.

PIN1 (VCC): положительный источник питания (+5В)

PIN2 (GND): отрицательное питание

PIN3 (SET): Ключ настройки, уровень TTL @ 3.3V, высокий уровень или открытая схема - нормальное рабочее состояние, низкий уровень - состояние спячки

PIN4 (RXD): приемник серийного порта, уровень TTL @ 3.3V

PIN5 (TXD): Пин передачи серийного порта, уровень TTL @ 3.3V

PIN6 (RESET): сигнал перезагрузки модуля, уровень TTL @ 3.3V, низкие перезагрузки уровня

PIN7, PIN8: NC (No Connection) Примечание к вниманию

Если на датчике требуется питание 5 В, то на пинах связи и управления требуется уровень 3,3 В. Если подключен 5 В MCU, необходимо добавить схему преобразования уровня.

Ключи SET и RESET имеют внутренние подтягивающие резисторы и могут оставаться плавающими, когда они не используются.

При использовании функции сна вентилятору необходимо не менее 30 секунд стабильного времени для перезапуска.Рекомендуется, чтобы время работы после пробуждения из сна составляло не менее 30 секунд для обеспечения точности данных..
