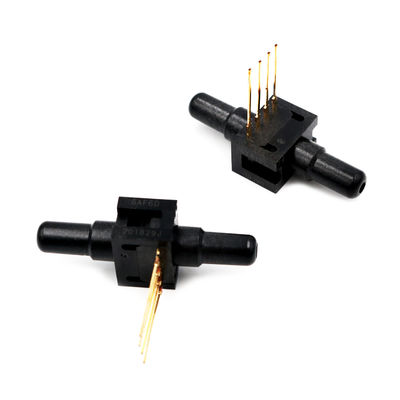

YJJ 26PCAFA6D Датчик давления 1 Psi используется в области промышленной автоматизации медицинского оборудования

Описание продукта:

Датчик давления YJJ 26PCAFA6D 1Psi используется в области промышленной автоматизации медицинского оборудования

Особенности:

Датчики давления серии 22/24/26PC

Измерительные и дифференциальные/Неусиленные

- 1 MICRO SWITCH Sensing and Control 1-800-537-6945 США 1-815-235-6847 Международный 1-800-737-3360 Канада17

ДАТЧИК ИЗМЕРЕНИЯ

Давление подается на порт P2. Порт P1 вентилируется до атмосферного давления

Монтажные размеры (только для справки)

1 x 4 вывода (стиль 1), прямой порт (стиль A)

Контакт 1 имеет вырез и показан справа от корпуса. Контакт 2 находится рядом с контактом 1 и т. д.

Напряжение возбуждения — 10,0–16,0 В пост. тока

Время отклика — — 1,0 мс

Входное сопротивление 5,5 кОм–7,5 кОм–11,5 кОм

Выходное сопротивление 1,5 кОм–2,5 кОм–3,0 кОм

Диапазон P2>P1(1) Мин. Тип. Макс.

0–1 14,7 16,7 18,7 мВ

0–5 47 50 53 мВ

0–15 96 100 104 мВ

Смещение нуля Мин. Тип. Макс.

0–1 -2,0 0 +2,0 мВ

0–5 -2,0 0 +2,0 мВ

0–15 -2,0 0 +2,0 мВ

-ity (BFSL P2>P1) Тип. Макс.

0–1 — ±0,50 ±1,75 % диапазона

0–5 — ±0,50 ±1,5 % диапазона

0–15 — ±0,50 ±1,0 % диапазона

Сдвиг нуля от 25 °C до 0 °C, от 25 °C до 50°C(2) Тип. Макс.

0–1 — — ±1,0 мВ

0–5 — — ±1,0 мВ

0–15 — — ±1,0 мВ

Сдвиг диапазона от 25 °C до 0 °C, от 25 °C до 50°C(2) Тип. Макс.

0–1 — ±1,5 ±4,5 % диапазона

0–5 — ±1,0 ±1,7 % диапазона

0–15 — ±0,75 ±1,5 % диапазона

Повторяемость и гистерезис Тип. Макс.

0–1 — ±0,2 — % диапазона

0–5 — ±0,2 — % диапазона

0–15 — ±0,2 — % диапазона

Избыточное давление P2>P1; P1>P2 Тип. Макс.

0–1 — — 20 фунтов на квадратный дюйм

0–5 — — 20 фунтов на квадратный дюйм

0–15 — — 45 фунтов на квадратный дюйм

Примечания:

1. Диапазон — это алгебраическая разница между выходом при максимальном номинальном рабочем давлении и выходом при 0 фунтов на квадратный дюйм.

2. Температурная погрешность рассчитывается относительно 25 °C.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание характеристики

Температура хранения от -55 °C до 100 °C [от -67 °F до 212 °F]

Рабочая температура от -40 °C до 85 °C [от -40 °F до 185 °F]

Компенсированная температура от 0 °C до 50 °C [от 32 °F до 122 °F]

Выравнивающие штифты Штифты диаметром 0,86 мм [0,034 дюйма] проходят через печатную плату

Диаметр порта 1,88 мм [0,074 дюйма] использует стандартную трубку с внутренним диаметром 0,59 мм [0,0625 дюйма]

Ориентация порта Параллельно печатной плате (низкий профиль на плате)

Функция захвата 3,18 мм [0,125 дюйма] на крышке порта

SMT-пайка · Sn 96,5 Ag 3,5 Не требует очистки флюса

· Sn 63 Pb 37 Не требует очистки флюса

SMT-профиль оплавления Максимальная пиковая температура 260 °C [500 °F] в течение 10 секунд

Совместимость со средой Оба порта ограничены средами, совместимыми с полифталамидом,

фторсиликоном и кремнием.

Квалификация по ударопрочности испытана до 150 г

Вибрация MIL-STD-202. Метод 213

(150 г полусинусоида 11 мс)

Вес 0,5 грамма [0,0176 унции]

Технические характеристики:
