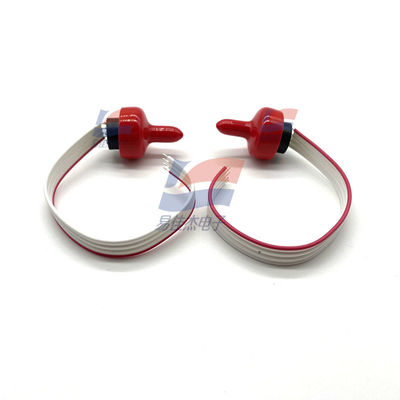

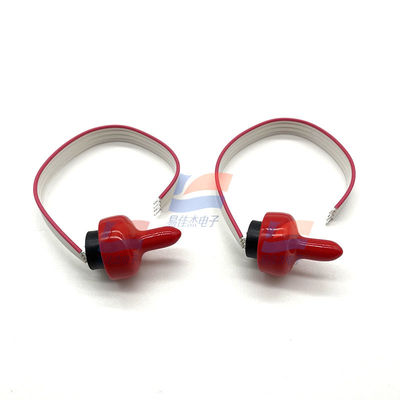

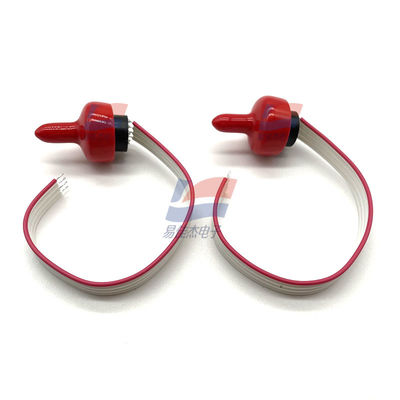

Датчик давления YJJ NPI-19A-CZ021GH используется в биомедицинских приборах с давлением 2,5 фунта на квадратный дюйм

Описание продукта:

Датчик давления YJJ NPI-19A-CZ021GH используется в биомедицинских приборах с давлением 2,5 фунт/кв. дюйм

Особенности:

Основные параметры и области применения датчика давления NPI-19A-CZ021GH следующие:
Описание параметра
‌Рабочее давление‌: 17,2 кПа
‌Выходное напряжение‌: Выходное напряжение варьируется в зависимости от конфигурации. Например, версия с возбуждением постоянным током может обеспечивать выходной ток 1,5 мА.
Напряжение питания: Некоторые конфигурации поддерживают питание 10 В.
Рабочая температура: До 125℃
Форма упаковки: Использует структуру с заполнением маслом
Тип интерфейса: Поддерживает гибкую проводку или порты N-типа
Основное применение
‌Мониторинг осадки‌: Подходит для мониторинга смещения в таких сценариях, как железнодорожные пути и фундаменты зданий.
Подходит для суровых условий: Оснащен изоляцией среды и конструкцией с заполнением маслом, может выдерживать высокую влажность, вибрацию и другие суровые рабочие условия.

Подробные характеристики датчика давления NPI-19A-CZ021GH
NPI-19A-CZ021GH - это промышленный датчик давления серии NPI-19 от NovaSensor, бренда Amphenol. Он в основном предназначен для сценариев измерения низкого давления, использует технологию диэлектрической изоляции и пьезорезистивный процесс измерения, который сочетает в себе высокую точность и высокую надежность. Ниже приведены его подробные параметры и ключевая информация:
1. Основные технические параметры
1.1 Параметры, связанные с давлением
Тип измерения: Манометрическое давление
Стандартный диапазон измерения: 0~2,5 фунт/кв. дюйм (эквивалентно 0~17,2 кПа, 1 фунт/кв. дюйм ≈ 7 кПа)
Максимальное давление перегрузки: 3 раза от номинального давления (для питания постоянным током), 2 раза от номинального давления (для питания постоянным напряжением)
Статическая точность: ±0,1% FSO (типичное значение), ±0,5% FSO (максимальное значение), включая погрешности линейности, повторяемости и гистерезиса
Диапазон температурной компенсации: 0~70℃ (32~158°F), максимальная температурная погрешность после компенсации ≤0,75% FSO

Параметры окружающей среды и физические параметры
2.1 Адаптивность к окружающей среде
Рабочая температура: -40~125℃ (-40~257°F)
Температура хранения: -40~125℃ (-40~257°F)
Адаптивность к влажности: Четких указаний нет, рекомендуется избегать условий конденсации (совместимо с обычной промышленной влажностью)
Вибростойкость: Поддерживает обычную промышленную вибрационную среду на частоте 20~2000 Гц (конкретные значения не указаны, см. характеристики серии)
Ударопрочность: Поддерживает ударопрочность промышленного класса при импульсе 11 мс (см. характеристики ударопрочности 100 г серии)
2.2 Физические и структурные параметры
Основной материал: Изоляционная диафрагма из нержавеющей стали 316, совместимая со средами 316SS (высокая коррозионная стойкость)
Спецификации размеров: Цилиндрическая структура, диаметр 18,8~19 мм, длина 7~7,1 мм (стандартный размер серии NPI-19)
Вес: Приблизительно 10 грамм (легкий дизайн, простота интеграции)
Порт давления: Встроенный порт отсутствует (необходимо сопоставить с адаптивным модулем порта), поддерживает сварное уплотнение/боковое уплотнение, дополнительные резьбовые интерфейсы, такие как 1/2"-20 UNF, 1/4"-18 NPT
Спецификация уплотнения: Конфигурация типа A включает уплотнительное кольцо (размер φ16,76×0,99 мм) для обеспечения герметичности
Форма упаковки: Трубка (трубчатая упаковка), удобная для хранения и транспортировки
3. Особенности продукта и сценарии применения
3.1 Основные преимущества
Конструкция с диэлектрической изоляцией: Чип датчика упакован в полость, заполненную маслом, а измеряемая среда изолирована диафрагмой из нержавеющей стали, чтобы избежать повреждения чипа, вызванного коррозией или загрязнением
Передовая технология: Применяет пьезорезистивную сенсорную технологию Senstable®, а гибридная керамическая подложка интегрирует сеть резисторов температурной компенсации, с отличной стабильностью
Два режима питания: Поддерживает питание постоянным током (1,5 мА) или постоянным напряжением (10 В постоянного тока), адаптируясь к различным требованиям к конструкции системы
Длительный срок службы: Срок службы по циклу давления составляет около 10 миллионов раз, с небольшим долговременным дрейфом и высокой прочностью в промышленных условиях
3.2 Типичные области применения
Системы управления давлением жидкости/газа, обнаружение промышленных процессов и автоматическое управление
Управление энергией, системы защиты окружающей среды и очистки воды (например, обнаружение уровня воды в мостах)
Морские навигационные системы, холодильное оборудование и оборудование для производства кислорода, системы дизельных двигателей, сельскохозяйственная техника
Системы отопления, вентиляции и кондиционирования (HVAC), биомедицинские приборы и другие сценарии измерения низкого давления и высокой точности
4. Дополнительные примечания
Эта модель относится к модели низкого давления серии NPI-19. Для более высоких диапазонов измерения (например, 0~300 фунт/кв. дюйм) вы можете обратиться к модели NPI-19 VC той же серии. Для получения подробной информации о назначении контактов, схемах адаптации портов или полных кривых температурных погрешностей вы можете обратиться к официальному техническому руководству серии NPI-19 от Amphenol или связаться с авторизованными агентами бренда для получения индивидуальной поддержки.
