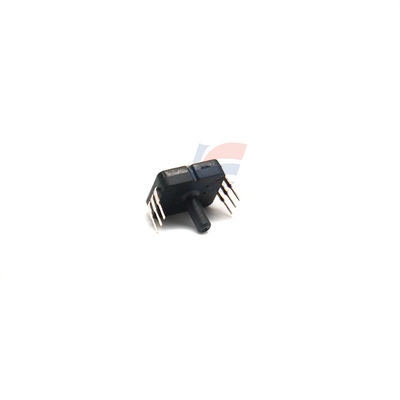

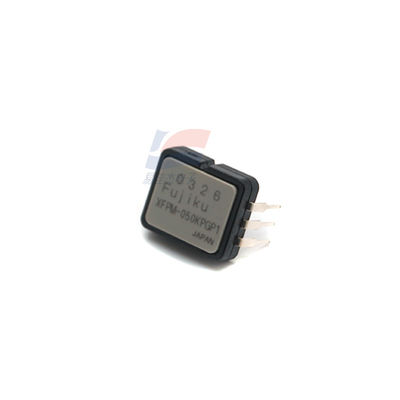

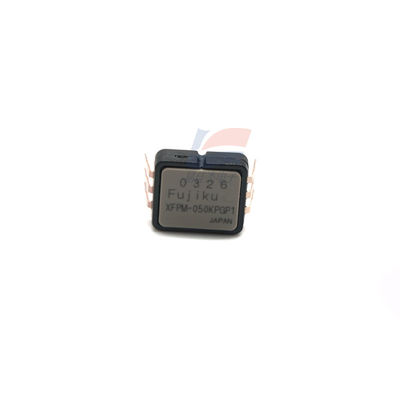

YJJ XFPM-050KPG XFPM-050KPGR Датчики давления для промышленной автоматизации и приборостроения

Описание продукта:

Датчики давления YJJ XFPM-050KPG XFPM-050KPGR для контрольно-измерительных приборов промышленной автоматизации

Особенности:

XFPM-050KPG - это высокоточный пьезорезистивный датчик давления, произведенный Fujikura. Он отличается низким энергопотреблением и широкой температурной адаптивностью и широко используется в промышленном контроле, медицинском оборудовании и других сценариях. Ниже приводится подробное описание параметров и введение в использование этого датчика:
I. Описание основных параметров
(1) Основные параметры производительности
Диапазон измерения: 0~7,25 psi (приблизительно 0~50 кПа), относится к категории измерения микродавления, с режимом измерения манометрического давления.
Связанные с точностью: Общая точность ±1,5% FS (полная шкала), включая нелинейность, гистерезис и т. д. Комплексные ошибки; некоторые спецификации могут достигать более высокой точности, с диапазоном ошибок всего ±0,125% FS (опционально).
Выходной сигнал: Аналоговый выход напряжения, типичное смещение нулевой точки 0,2 В; поддерживает различные стандартные типы выхода (опционально), такие как 4-20 мА, 0-5 В пост. тока, 1-5 В пост. тока, 0-10 В пост. тока и т. д.
Чувствительность: Параметр чувствительности равен 3 (единица измерения адаптирована к характеристикам выходного напряжения), выходной сигнал полной шкалы линейно соответствует изменениям давления, облегчая сбор и обработку сигнала.
Время отклика: 2000 µs (2 миллисекунды), способно быстро реагировать на изменения давления, подходит для сценариев динамического контроля давления.
(2) Электрические параметры и параметры энергопотребления
Напряжение питания: 4,75~5,25 В пост. тока, совместимо с напряжениями питания 3,0 В, 3,3 В, 5,0 В пост. тока, подходит для различных требований к питанию оборудования.
Максимальный ток: 10,0 мА, режим низкого энергопотребления (3,3 В пост. тока) максимум всего 2 мА, подходит для устройств с батарейным питанием или маломощных систем.
Сопротивление изоляции: 4Ω, стабильная характеристика импеданса постоянного тока между цепью и упругим телом, обеспечивающая электробезопасность.
(3) Параметры окружающей среды и температуры
Диапазон рабочих температур: -40℃~125℃, подходит для экстремальных высоко- и низкотемпературных условий.
Диапазон температурной компенсации: 0℃~85℃, в этом диапазоне дрейф нулевой точки и чувствительности строго компенсируется, обеспечивая стабильную точность измерения.
Стабильность: Обладает превосходной долгосрочной стабильностью и способностью противостоять дрейфу, параметр дрейфа равен 4 (в процентах от полной шкалы), уменьшая частоту калибровки при длительном использовании.
(4) Механические и конструктивные параметры

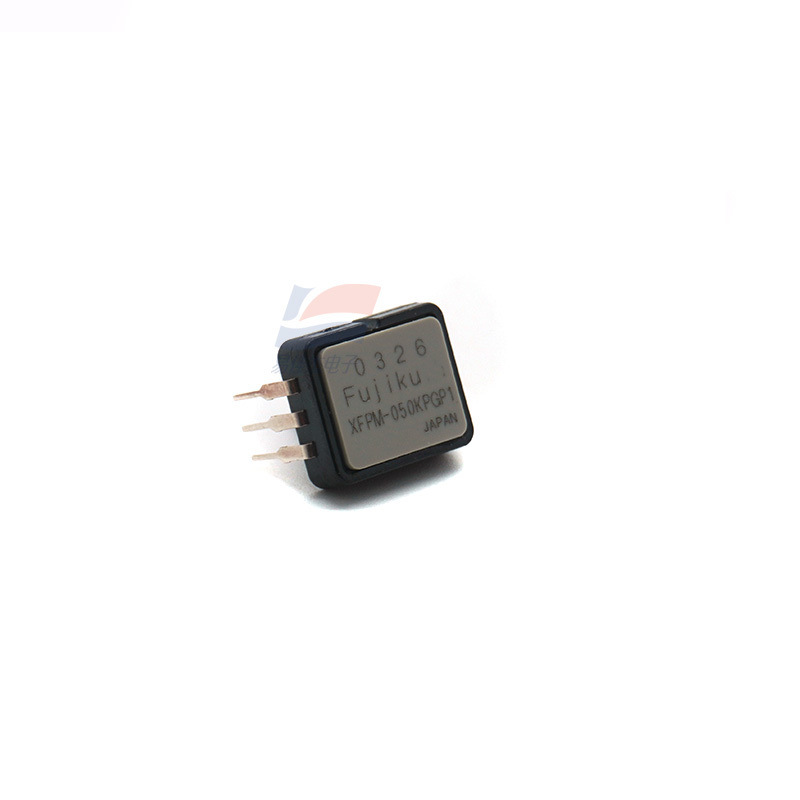

Материал и упаковка: Основной материал - нержавеющая сталь, с хорошей изоляцией; форма упаковки - DIP-6 (двухрядный корпус), квадратная структура, небольшой размер (длина × ширина = 8,0 мм × 8,0 мм), поддерживает сквозной монтаж (Through Hole Mount).

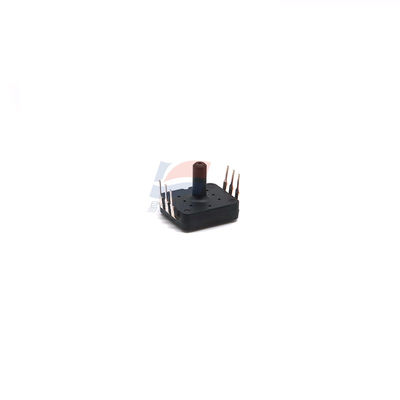

Интерфейс давления: Прямой порт, диаметр порта 3,2 мм, высота 6 мм, облегчает соединение с трубопроводом измеряемой среды.
Перегрузочная способность: Допускает перегрузку 7% FS, обладает высокой ударопрочностью и защитой от избыточного давления, продлевая срок службы.
II. Основные области применения
Промышленная автоматизация: Подходит для контроля давления в гидравлических/пневматических системах, управления обратной связью по давлению в промышленном оборудовании и машинах, литье под давлением, штамповке и т. д., а также для контроля состояния давления насосов и компрессоров, помогая оптимизировать производственные процессы и обеспечивать безопасную эксплуатацию оборудования.
Медицинское оборудование: Может быть встроен в одноразовые мониторы артериального давления, многопараметрические мониторы, анализаторы клеток крови и т. д. для точного измерения артериального давления человека, давления в газопроводах и т. д., удовлетворяя строгим требованиям медицинского оборудования к точности и стабильности.
Бытовая электроника и бытовая техника: Подходит для бытовой техники, такой как стиральные машины, пылесосы, устройства для накачивания и т. д., для таких сценариев, как управление переключателем давления, косвенное измерение уровня жидкости (путем преобразования давления) и т. д., повышая интеллектуальность и надежность продукта. Лабораторное и испытательное оборудование: Используется для калибровки давления и контроля систем отопления, вентиляции и кондиционирования воздуха (HVAC) и холодильных систем, а также для требований измерения микродавления в различных научных исследованиях. Он совместим с многовольтной средой питания в лабораториях и прост в установке.
Другие сценарии: Он также применяется в таких областях, как контроль давления в чистых помещениях и измерение давления для оборудования движения. Благодаря широкому диапазону температур (-40℃~125℃) и характеристикам низкого энергопотребления, он подходит для сложных рабочих сред.
III. Основные преимущества продукта
Использует передовую пьезорезистивную сенсорную технологию, отличающуюся высокой точностью и быстрой реакцией, с сильной способностью защиты от помех (в соответствии со стандартами CE EMI).
Широкий диапазон рабочих температур (-40℃~125℃) и конструкция температурной компенсации, подходящие для стабильных измерений в суровых условиях.
Компактная упаковка и гибкие методы установки, совместимые с различными требованиями к интеграции оборудования, и поддержка корректировки спецификаций по индивидуальному заказу.

Технические характеристики:
