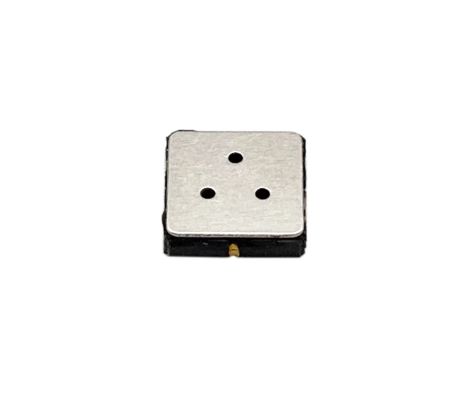

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

           SMD1013B SMD1013 MEMS датчик газов ЛОС с высокой чувствительностью и низким энергопотреблением, датчик качества воздуха

Общее введение:

SMD1013 — это полупроводниковый газовый датчик MEMS (микроэлектромеханические системы), разработанный с использованием высокоточной технологии. Он упакован в керамический корпус, обеспечивающий хорошую защиту и стабильность внутренних чувствительных компонентов. Этот датчик способен обнаруживать различные газы, включая спирт, дым, формальдегид и т. д., что делает его подходящим для широкого спектра применений в мониторинге окружающей среды, обнаружении угроз безопасности и управлении промышленными процессами.

Технические характеристики:

• Обнаруживаемый газ и диапазон концентраций:
  • Датчик может обнаруживать этанол в диапазоне концентраций от 0 до 100 ppm. Он также чувствителен к другим упомянутым выше газам, что делает его универсальным вариантом для различных сценариев обнаружения газов.
  • Разрешение для обнаружения этанола составляет 0,2 ppm, что позволяет точно измерять низкие концентрации этанола.
• Электрические параметры:
  • Напряжение цепи (Vc): Может работать при напряжении цепи ≤5 В или 3,3 В постоянного тока, обеспечивая гибкость в различных схемах.
  • Напряжение нагрева (Vh): Требуемое напряжение нагрева составляет 1,6 ± 0,1 В, которое может быть как переменным, так и постоянным. Этот нагрев имеет решающее значение для активации полупроводникового материала внутри датчика для улучшения его характеристик газочувствительности.
  • Сопротивление нагрузки (RL): Сопротивление нагрузки регулируется, а конкретное значение зависит от отчета о поставке. Эта регулируемость позволяет пользователям оптимизировать выход датчика в соответствии с их конкретными требованиями к схеме.
  • Сопротивление нагрева (Rh): При комнатной температуре сопротивление нагрева измеряется как 45 ± 3 Ω.
  • Потребляемая мощность нагрева (Ph): Потребляемая мощность нагрева составляет ≤30 мВт, что указывает на относительно низкое энергопотребление для процесса нагрева.
  • Сопротивление чувствительного элемента (Rs): При тестировании на воздухе сопротивление чувствительного элемента составляет от 10 до 500 кОм.
• Чувствительность и связанные параметры:
  • Чувствительность (S): Определяется как R₀ (на воздухе) / Rs (при 10 ppm этанола), чувствительность датчика SMD1013 составляет ≥6, что показывает значительное изменение сопротивления при воздействии небольшого количества этанола в воздухе.
  • Наклон (α): Наклон, который представляет собой скорость изменения отклика датчика в зависимости от различных концентраций этанола, составляет ≤0,3 (R₁₀ ppm / R₂₀ ppm этанола).
• Условия испытаний:
  • Условия окружающей среды: Стандартные условия испытаний для температуры и влажности составляют 20 ± 2 °C и 55 ± 5 % относительной влажности соответственно.
  • Условия схемы: Для стандартной тестовой схемы Vc устанавливается на 5 В или 3,3 ± 0,1 В, а Vh — на 1,6 ± 0,1 В. Время предварительного нагрева, необходимое до получения точного измерения, составляет 3-5 минут.
• Время отклика и восстановления:
  • Время отклика (T₉₀): Датчику требуется менее 30 секунд, чтобы достичь 90% своего конечного значения отклика при воздействии целевого газа, что указывает на относительно быструю реакцию.
  • Время восстановления (T₁₀): Датчик может восстановиться до 10% своего начального состояния в течение менее 60 секунд после удаления газа.
• Срок службы:

Газовый датчик SMD1013 имеет срок службы ≥3 года, что обеспечивает долговременную надежную работу в различных приложениях.

Применение

• Домашняя безопасность: Может быть интегрирован в системы домашней безопасности для обнаружения утечек спирта (например, в домах с большим количеством хранящегося спирта), а также присутствия дыма и формальдегида, которые могут быть вредны для здоровья человека.
• Промышленные условия: В промышленных условиях может использоваться для мониторинга концентрации летучих органических соединений в воздухе, помогая обеспечить безопасную рабочую среду и соблюдать экологические нормы.
• Автомобильная промышленность и транспорт: Для применения в автомобильной сфере может использоваться для обнаружения алкоголя в кабине водителя для предотвращения вождения в нетрезвом виде. Кроме того, может применяться в общественном транспорте для мониторинга качества воздуха в салонах.
