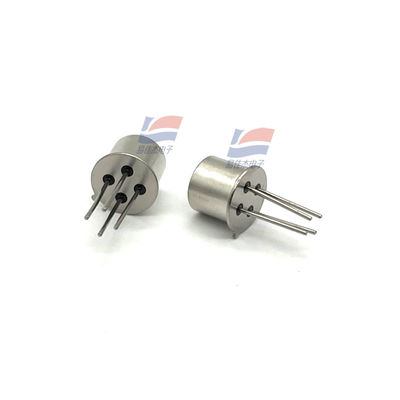

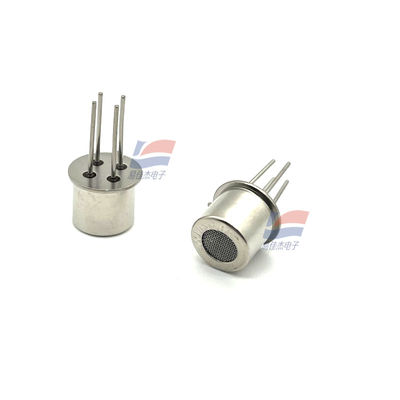

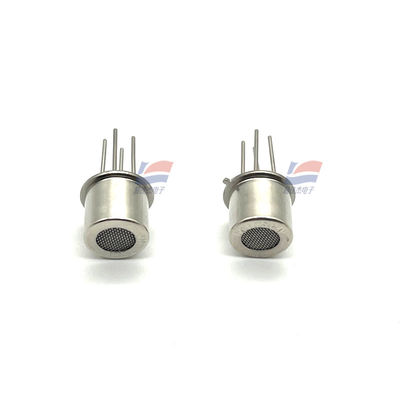

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Описание продукта:

YJJ MP801 0,5 - 1000PPM Полупроводниковый металлоксидный датчик качества воздуха (MOS)

Особенности:

MP801 - это датчик качества воздуха на полупроводнике оксида металла (MOS), чувствительный к бензолу, формальдегиду, алкоголю и дыму.и стандартные условия испытания 20 ± 2 °C, 65 ± 5% RH, с временем предварительного нагрева ≥ 48 часов.

Символ параметров / Типичная величина единицы / Примечания к диапазону

Выявленный газ ­ Бензовая кислота, - Формальдегид, Алкоголь, Дым Неселективный, чувствительный к множеству ЛОС и дыму

Диапазон обнаружения ppm 0,5 - 1000 (Алкоголь) Данные основаны на спирте в качестве отсчета, другие газы требуют калибровки

Напряжение петли Vc ≤ 24 V DC Стандартное испытание Vc = 5,0 ± 0,1 V

Нагревное напряжение Vh 5,0 ± 0,1 V AC/DC Требуется стабильное питание для обеспечения постоянства

Сопротивление нагрузке Rl Регулируемое путем деления напряжения для преобразования изменения сопротивления в выходное напряжение

Сопротивление нагреву Rh 95 ± 10 Ω (комнатная температура) Из фактических измерений оно колеблется примерно между 85 - 130 Ω для разных партий, обратитесь к фактическим спецификациям измерений / партий

Потребление тепловой энергии Ph ≤ 300 мВт Другие данные также показывают ≤ 240 мВт, это разница по партии

Чувствительное сопротивление тела Rs 1 kΩ - 15 kΩ (10 ppm алкоголя) Изменения с типом газа / концентрацией

Чувствительность S ≥ 2 (10 ppm алкоголя) S = Rs (воздух) / Rs (10 ppm алкоголя)

Склон концентрации α ≤ 0,6 (Алкоголь) α = R (50 ppm) / R (10 ppm), отражает линейность

Стандартные условия испытаний T = 20 ± 2 °C; RH = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V Данные основаны на этих условиях

Время предварительного нагрева ≥ 48 часов Новые детали / после длительного хранения требуют достаточного предварительного нагрева

Пакет / штифт Металл, DIP-4 1/2 штифт для нагрева; 3/4 штифта для измерения

Принцип работы Оксид металлического полупроводника (MOS) Сопротивление увеличивается с концентрацией целевого газа

Советы по выбору и использованию

Диапазон обнаружения и чувствительность: 0,5 - 1000 ppm на основе алкоголя в качестве ориентира; S ≥ 2 при 10 ppm алкоголя является эталоном,требуется фактическая калибровка на основе целевого диапазона газа и концентрации.

Электроснабжение и отопление: цепное напряжение ≤ 24 V постоянного тока; нагрев Vh = 5,0 ± 0,1 V (AC/DC); сопротивление нагреву Rh ≈ 95 ± 10 Ω, потребление энергии ≤ 300 mW (данные показывают ≤ 240 mW),относится к фактическим спецификациям измерений / партий.

Сопротивление нагрузке Rl: регулируемое разделение напряжения для получения выходного напряжения; Rl влияет на чувствительность и линейность, необходимо оптимизировать соответствие с целевым газом.

Окружающая среда и устойчивость: стандартное испытание 20 ± 2 °C, 65 ± 5% RH; для длительного хранения рекомендуется - от 20 до + 60 °C, сухо запечатанное; избегать высокой концентрации газа,Силиконовый пар и конденсация воды перед включением.

Предварительное нагревание и старение: новые детали или после длительного хранения, предварительно нагревать ≥ 48 часов; время старения для хранения должно быть соответственно продлено на более длительные периоды хранения.

Неселективная и перекрестная чувствительность: реагирует на бензол, - формальдегид, алкоголь и дым; необходимо оценить воздействие на целевой сценарий и калибровать.

Объяснение изменений данных

Потребление тепловой энергии: основные данные ≤ 300 мВт, также описываемые как ≤ 240 мВт, это разница партии / версии, обратитесь к фактическим измерениям и спецификациям партии.

Сопротивление нагреву: обычно около 95 ± 10 Ω, некоторые данные 85 - 130 Ω, рекомендуется проектировать предвзятость на основе фактического измерения партии.
