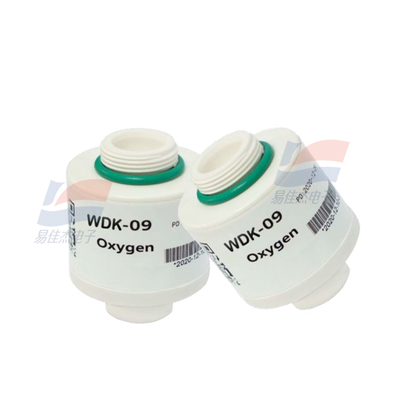

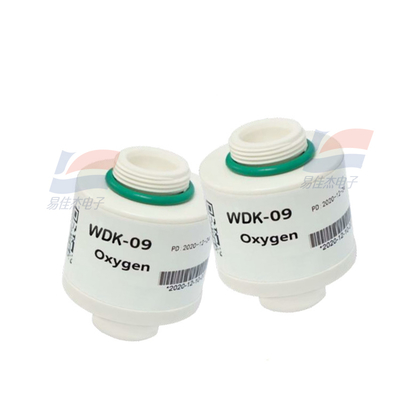

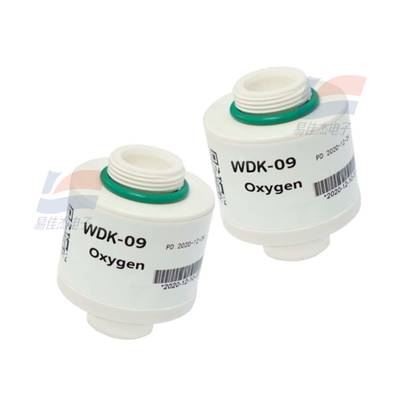

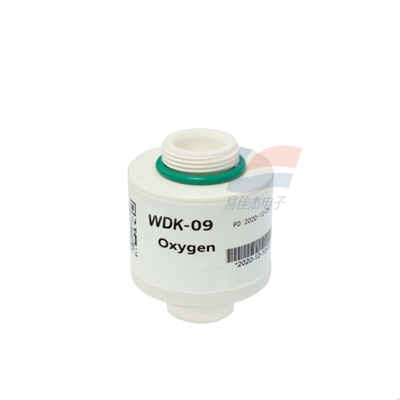

YJJ WDK-09 Электрохимический датчик кислорода, используемый для измерения концентрации кислорода в медицинском оборудовании

Описание продукта:

Электрохимический датчик кислорода YJJ WDK-09, используемый для измерения концентрации кислорода в медицинском оборудовании

Особенности:

Датчик кислорода

l Линейный выход

l Не требует внешнего источника питания

l Температурная компенсация

l Быстрый отклик

l Точный и надежный

l Защита от помех

Краткое описание продукта

WDK-09 - это электрохимический датчик кислорода для измерения концентрации кислорода, разработанный специально для медицинского оборудования. Модель интерфейса датчика кислорода WDK-09 - 5520257-2. Датчик имеет литой корпус, обеспечивает быстрый отклик и долгий срок службы. Возможна реализация отечественной замены. Датчик предоставляет клиентам превосходное качество при снижении затрат.

Определения контактов датчика кислорода WDK-09 и датчика кислорода WDK-06 различаются.

Сценарии применения

Использование WDK-09 не требует внешнего источника питания. Датчики откалиброваны перед отправкой с завода.

Чтобы избежать влияния температуры, в датчиках применяется функция температурной компенсации. WDK-09 может использоваться в качестве чувствительного компонента в анализаторе кислорода, например, в качестве компонента управления в кислородном генераторе, аппарате искусственной вентиляции легких, анестезиологическом оборудовании, инкубаторе.

ИЗМЕРЕНИЕ

1

Принцип работы Частичное давление электрохимическое

Выходное напряжение 9 ~ 13 мВ (в окружающем воздухе)

Диапазон измерения 0 ~ 100%

Время отклика (T90) < 15 с

Линейность Линейная от 0% до 100% O2

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурная компенсация

< 2% эквивалента O2 (0 ~ 40 °C)Внешний нагрузочный резистор ≥ 10 кΩ

Разъем P/N 5520257-2

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал корпуса Белый ABSВес 40 г (номинальный)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур 0 ~ 50 °C

Диапазон рабочего давления 0,5 ~ 2,0 бар

Диапазон рабочей влажности 0 ~ 99% относительной влажности (без конденсации)

ДРУГИЕ ПОКАЗАТЕЛИ

Долгосрочный дрейф выходного сигнала при 100% O22

(потеря напряжения/год)

< 5%

Ожидаемый срок службы 1,5 x 106 % часов O2 (20°C)3

0,8 x 106 % часов O2 (40°C)

Срок хранения 12 месяцев с даты отправки

Технические характеристики:Диапазон рабочих температур

0 ~ 50 °C

Диапазон рабочего давления

0,5 ~ 2,0 бар

Диапазон рабочей влажности
