S8745-01 Инфракрасный фотоэлектрический датчик для высокоточных аналитических приборов Промышленное измерительное оборудование

S8745-01 Инфракрасный фотоэлектрический датчик для точных аналитических приборов промышленного измерительного оборудования

1. Области применения:

• Точные аналитические инструменты: используются в таких устройствах, как ультрафиолетовые (UV) - ближние - инфракрасные (NIR) спектрометры, хроматографы и фотометры для обнаружения слабых световых сигналов. Это обеспечивает точное измерение поглощения, излучения или передачи света в спектре УФ -NIR, поддерживая количественный анализ в таких областях, как химия, биология и наука о окружающей среде.
• Промышленное измерительное оборудование: интегрировано в промышленные датчики для мониторинга параметров, таких как толщина пленки, отражательная способность поверхности или состав материала. Его низкий уровень шума и высокая чувствительность обеспечивают точное обнаружение тонких изменений света, обеспечивая контроль качества в производственных процессах (например, проверка полупроводниковых пластин, измерение толщины покрытия).
• Медицинские диагностические устройства: применяются в медицинском оборудовании, таком как иммуноанализа, клинические анализаторы химии или не -инвазивные мониторы глюкозы в крови. Он может обнаружить слабые оптические сигналы из биохимических реакций, что позволяет точно определить количественную оценку биомаркеров или других аналитов для диагностики заболевания и мониторинга здоровья.
• Инструменты мониторинга окружающей среды: используемые в устройствах для измерения качества воздуха (например, обнаружение следовых газов посредством оптического поглощения), качество воды (например, анализ концентраций загрязняющих веществ) или солнечное излучение. Его широкий спектральный отклик (190–1100 нм) и низкому шумовой эквивалентной мощности (NEP) делают его подходящим для захвата слабых сигналов света окружающей среды.
• Аэрокосмические и научные исследования: используются в аэрокосмических датчиках для обнаружения космического излучения или атмосферного дистанционного зондирования, а также в лабораторных исследованиях для изучения взаимодействия света - вещества, квантовой оптики или экспериментов с физикой с низким уровнем света.

2. Ключевые функции:

• Широкий спектральный отклик: охватывает широкий диапазон длины волны 190–1100 нм (ультрафиолетовый до почти - инфракрасный), что делает его универсальным для применений, требующих обнаружения по нескольким оптическим полосам.
• Ультра - низкий уровень шума: имеет типичную шумовую эквивалентную мощность (NEP) 11 × 10–15W./Гц1/2, минимизация фонового шума и обеспечение высокого уровня сигнала - к - шума (SNR) для слабого обнаружения света.
• Интегрированные высокие компоненты производительности: поставляется со встроенным в резистором обратной связи (Rf= 1ГлинΩ) и конденсатор (См= 5пф), а также эксплуатационный усилитель с низким содержанием питания FET. Эта интеграция упрощает конструкцию схемы, уменьшает количество внешних компонентов и обеспечивает стабильное усиление сигнала.

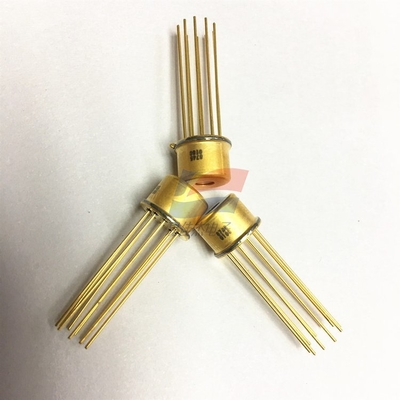

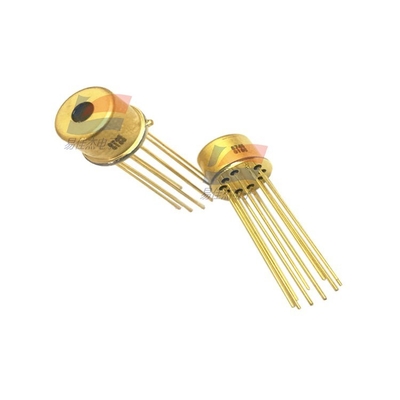

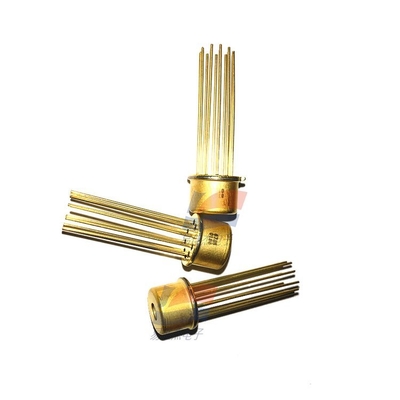

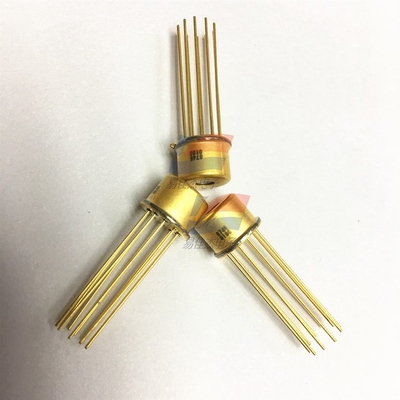

• Компактная и экранированная упаковка: размещен в небольшом или 5 металлическом пакете с кварцевым окном. Металлический пакет обеспечивает эффективную экранирование электромагнитной совместимости (EMC), в то время как кварцевое окно обеспечивает высокое коэффициент пропускания в спектральном диапазоне датчика, - из которых для пространства - ограниченные применения.
• Высокая устойчивость к шуму EMC: чувствительная поверхность света подключена к терминалу GND, повышая сопротивление электромагнитным помехам (EMI). Это обеспечивает надежную производительность в шумных промышленных или электронных средах.
• Гибкая регулировка усиления: усиление переменной может быть достигнуто путем добавления внешнего резистора, позволяя пользователям адаптировать выход датчика к конкретным требованиям применения (например, регулировка чувствительности для различных диапазонов интенсивности света).
• Большая фоточувствительная область: может похвастаться 2,4 × 2,4 мм фоточувствительной, повышающей эффективность сбора света и повышая точность обнаружения для рассеянных или низких источников света.
