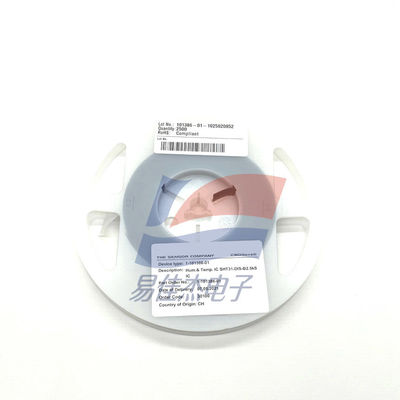

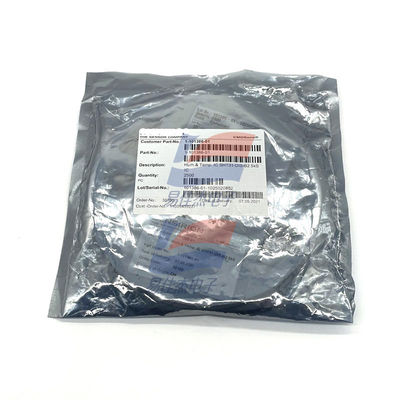

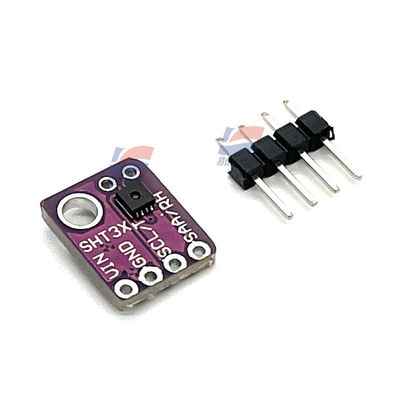

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Модуль датчика температуры и влажности

Описание продукта:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Модуль зондирования датчиков температуры и влажности Модуль зондирования для связи воздуха I2C IIC

Особенности:

Основные параметры датчика влажности и температуры SHT31 следуют:

Основные параметры

Диапазон измерения влажности: 0%-100% RH

Диапазон измерения температуры: -40°C - 125°C

Точность измерения влажности: ±2% RH

Точность измерения температуры: ± 0,2°C

Рабочее напряжение: 2,15V - 5,5V

Рабочий ток: < 1,5 мА

Интерфейс связи: I2C

Размер упаковки: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

Функция расширения

Режим сигнализации: поддерживает сигнализацию об экстремальной температуре и влажности.

Способность противодействовать помехам: корпус из PE-материала. Рекомендуется избегать высокотемпературных условий (> 80°C).

Время ответа: измерение влажности занимает примерно 8 секунд.

Примечания для внимания

При фактическом использовании необходимо обращать внимание на рабочий диапазон температуры датчика и избегать превышения рекомендуемого предела.

Во время подключения необходимо сопоставить адрес I2C и конфигурацию часовой линии/линии передачи данных.

Чип SHT31 имеет восемь булавок:

Комментарии к имени пин

1 Пин данных SDA, вход/выход

2 Адресный пин ADDR, введите

3 Ключ тревоги ALENT, выход; приостановлено, когда не используется

Часовой шпиль SCL, вход/выход

5 VDD-привод питания, вход

6 кнопки сброса nRESET, низкий уровень действителен, вход

7 R бесполезная булавка, заземлена

8 Заземление VSS

Повторяемость влияет на время измерения SHT30 и, следовательно, на энергопотребление датчика.

Адрес датчика изменяется путем изменения напряжения булава ADDR. Адрес по умолчанию является, когда ADDR подключается к VSS (0X44), который может быть изменен на 0X45.Пожалуйста, ознакомьтесь с руководством по данным.

Спецификации:
