Описание продукта:

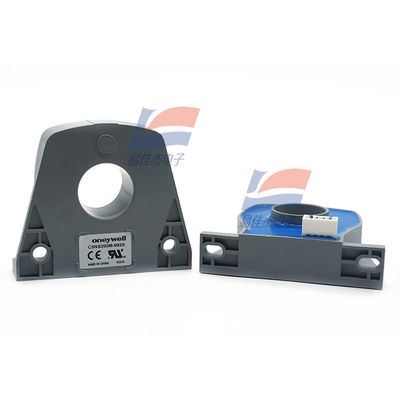

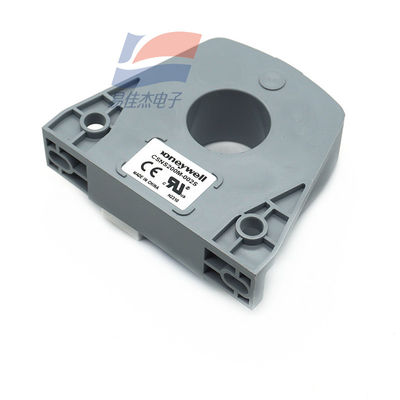

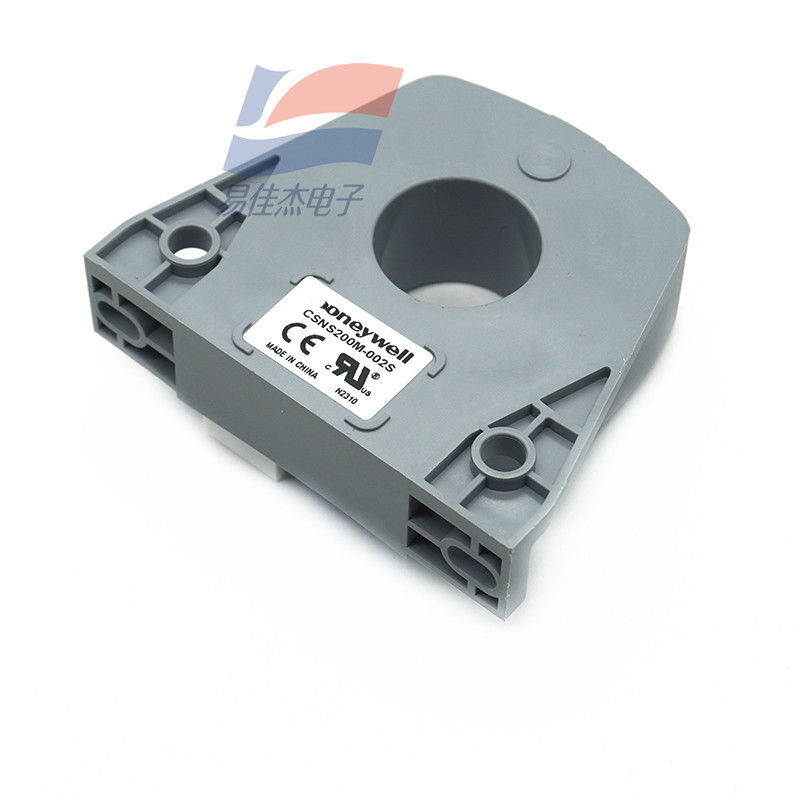

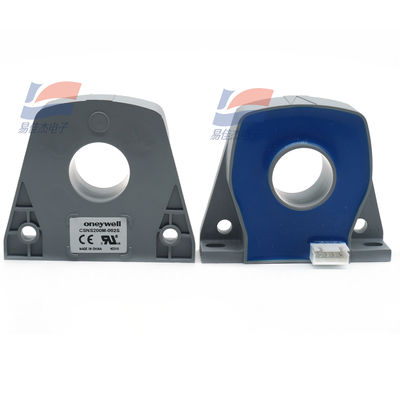

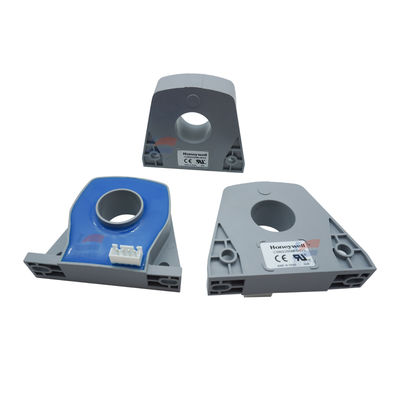

Датчик тока с замкнутым контуром и принципом магнитной компенсации YJJ CSNS200M-002S
Особенности:
Измерительное оборудование датчика тока с замкнутым контуром CSNS200M-002S, основные параметры следующие:
Основные параметры
Номинальный ток: 200A (среднеквадратичное значение переменного тока)
Диапазон измерения: от 0 до ±400A (пиковое значение постоянного/переменного тока)
Смоделированный выходной ток: 50A приводит к выходу 100 мА
Коэффициент трансформации: 1/200
Точность: лучше ±0,75% при 25℃
Электропитание и электрические характеристики
Напряжение питания: ±12–18 В постоянного тока (±5%)
Электрическая изоляция первичной/вторичной цепи: 6 кВ среднекв. / 50 кГц / 1 минута
Экологические и механические характеристики
Диапазон рабочих температур: от -40 до 85 градусов Цельсия
Диапазон температур хранения: от -40 до 90℃
Потребляемая мощность: 20 мА (включая выходной ток)
Корпус: изоляционный пластиковый материал
Форма соединения: первичное отверстие, вторичный 4-контактный разъем
Динамические характеристики
Ток смещения нуля: лучше ±0,30 мА при 25℃
Температурный дрейф: от 0 до 70℃ лучше ±0,60 мА
Линейность: лучше ±0,20%
Время отклика: лучше 500 нс
Полоса пропускания: от постоянного тока до 150 кГц
dl/dT точно следует: лучше 100A/μсНоминальный ток (In): 200a.t RMS (номинальное значение)
Диапазон измерения: 0~ 400a. t(DC~AC Peak)
Измеренное сопротивление (70 ℃): Rm min Rm Max
При 18 В, при 200 a.t. Max: 20 Ом 140 Ом
При 18 В, при 400 a.t. Max: 20 Ом, 50 Ом
Аналоговый выходной ток (при 200A): 100 мА
Коэффициент витков: 1/2000
Точность (25 ℃): лучше плюс-минус 0,75% In
Напряжение питания: 12~18 В постоянного тока (1 В)
Электрическая изоляция: 6 кВ среднекв./50 кГц/1 минута
Технические характеристики:
| Диапазон измерения |
от 0 до ±200A (пиковое значение постоянного/переменного тока) |
| Аналоговый выходной ток |
100 мА при 50 А |
| Коэффициент трансформации |
1/2000 |
| Напряжение питания |
±12–18 В постоянного тока (±5%) |
