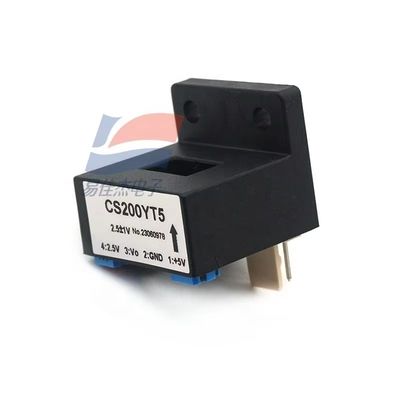

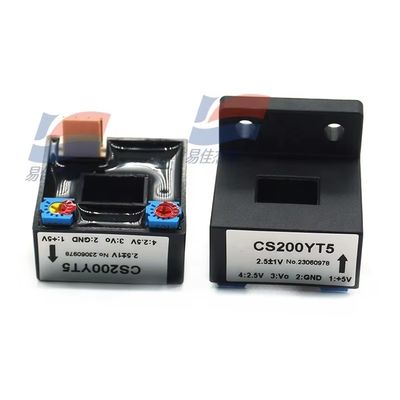

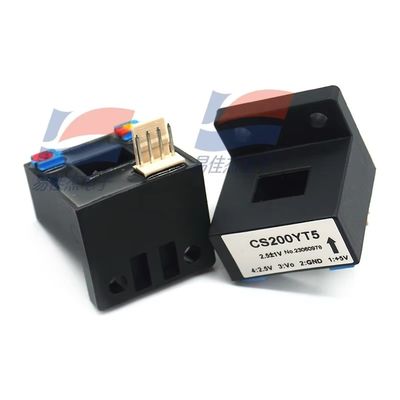

YJJ CS200YT5 Обычный датчик электрического тока низкого напряжения

Описание продукта:

Обычный датчик электрического тока низкого напряжения YJJ CS200YT5

Особенности:

CS200YT5 - датчик тока, основанный на принципе эффекта Холла. Основные параметры следующие:
Электрические параметры
‌Номинальный входной ток первичной обмотки‌: 200A
‌Диапазон измерения‌: от 0 до ±400A (AC/DC/импульсы и другие нерегулярные формы сигналов)
Номинальное выходное напряжение вторичной обмотки: 1В ± 1%
Напряжение питания: +5В ± 5%
Потребляемый ток:< 20 мА
Напряжение изоляции: 2,5 кВ (между первичной и вторичной обмотками)
Показатели производительности
Линейность:< 1%
Напряжение смещения нуля: 2,5 В ± 1%
Температурный дрейф: ≤ ±0,5 мВ/°C (TA = 25°C)
Время отклика: ≤ 3 мкс
Полоса пропускания: DC ~ 20 кГц
Характеристики применения
‌Рабочая температура‌: от -25°C до +85°C
‌Температура хранения‌: от -40°C до +100°C
‌Сопротивление нагрузки‌: ≥ 10 кОм
‌Размеры‌: 41 мм (Для конкретных размеров, пожалуйста, обратитесь к руководству по продукту)
Инструкции по подключению
Питание: +5В → 1, GND → 2, VOUT → 3, опорное напряжение 2,5В → 4
Функции контактов: 1 (+5В), 2 (GND), 3 (выход сигнала), 4 (опорный выход)
Этот датчик применим к электроэнергетике, промышленному контролю и сценариям, требующим электрической изоляции для измерений. Он может быть настроен с различными входными токами и выходными напряжениями.
