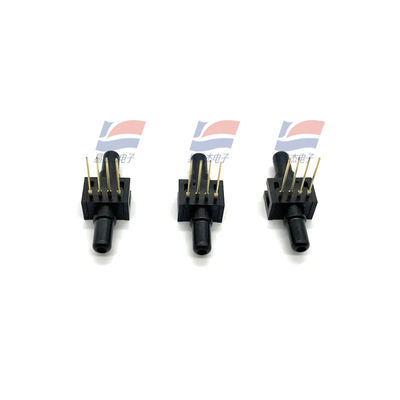

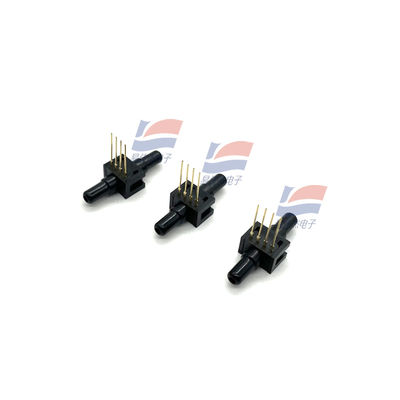

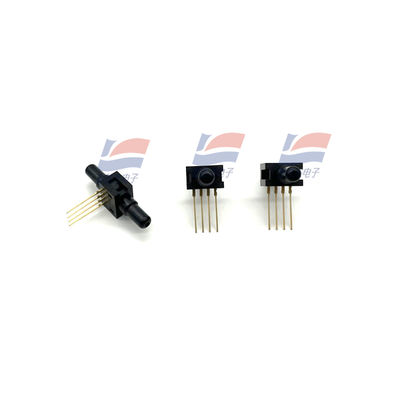

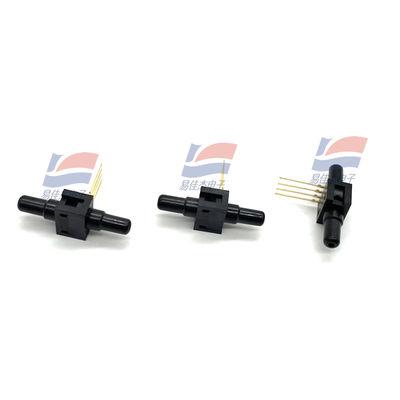

YJJ 26PCBFA6D 0-5 Psi - это миниатюрный бортовый датчик давления, используемый для мониторинга промышленного давления

Описание продукта:

YJJ 26PCBFA6D - это миниатюрный бортовой датчик давления, используемый для промышленного контроля давления

Особенности:

ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЬНОСТИ 26PC SMT (ПРИ НАПРЯЖЕНИИ ПИТАНИЯ 10 В ПОСТОЯННОГО ТОКА ±0,01 В ПОСТОЯННОГО ТОКА, 25 °C)

Мин. Тип. Макс. Единицы измерения

Напряжение питания — 10,0 16,0 В постоянного тока

Время отклика — — 1,0 мс

Входное сопротивление 5,5 к 7,5 к 11,5 к Ом

Выходное сопротивление 1,5 к 2,5 к 3,0 к Ом

Диапазон P2>P1(1) Мин. Тип. Макс.

От 0 до 1 14,7 16,7 18,7 мВ

От 0 до 5 47 50 53 мВ

От 0 до 15 96 100 104 мВ

Смещение нуля Мин. Тип. Макс.

От 0 до 1 -2,0 0 +2,0 мВ

От 0 до 5 -2,0 0 +2,0 мВ

От 0 до 15 -2,0 0 +2,0 мВ

Линейность (BFSL P2>P1) Тип. Макс.

От 0 до 1 — ±0,50 ±1,75 % диапазона

От 0 до 5 — ±0,50 ±1,5 % диапазона

От 0 до 15 — ±0,50 ±1,0 % диапазона

Смещение нуля от 25 °C до 0 °C, от 25 °C до 50°C(2) Тип. Макс.

От 0 до 1 — — ±1,0 мВ

От 0 до 5 — — ±1,0 мВ

От 0 до 15 — — ±1,0 мВ

Смещение диапазона от 25 °C до 0 °C, от 25 °C до 50°C(2) Тип. Макс.

От 0 до 1 — ±1,5 ±4,5 % диапазона

От 0 до 5 — ±1,0 ±1,7 % диапазона

От 0 до 15 — ±0,75 ±1,5 % диапазона

Повторяемость и гистерезис Тип. Макс.

От 0 до 1 — ±0,2 — % диапазона

От 0 до 5 — ±0,2 — % диапазона

От 0 до 15 — ±0,2 — % диапазона

Избыточное давление P2>P1; P1>P2 Тип. Макс.

От 0 до 1 — — 20 psi

От 0 до 5 — — 20 psi

От 0 до 15 — — 45 psi

Примечания:

1. Диапазон - это алгебраическая разница между выходом при максимальном номинальном рабочем давлении и выходом при 0 psi.

2. Температурная погрешность рассчитывается относительно 25 °C.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание характеристики

Температура хранения от -55 °C до 100 °C [от -67 °F до 212 °F]

Рабочая температура от -40 °C до 85 °C [от -40 °F до 185 °F]

Компенсированная температура от 0 °C до 50 °C [от 32 °F до 122 °F]

Выравнивающие штифты Штифты диаметром 0,86 мм [0,034 дюйма] проходят через печатную плату

Диаметр порта 1,88 мм [0,074 дюйма] использует стандартную трубку с внутренним диаметром 0,59 мм [0,0625 дюйма]

Ориентация порта Параллельно печатной плате (низкий профиль на плате)

Функция захвата Выступ 3,18 мм [0,125 дюйма] на крышке порта

SMT пайка · Sn 96,5 Ag 3,5 Не требует очистки флюса

· Sn 63 Pb 37 Не требует очистки флюса

Профиль оплавления SMT Максимальная пиковая температура 260 °C [500 °F] в течение 10 секунд

Совместимость со средой Оба порта ограничены средами, совместимыми с полифталамидом,

фторсиликоном и кремнием.

Квалификация по ударопрочности испытана до 150 г

Вибрация MIL-STD-202. Метод 213

(150 г полусинусоида 11 мс)

Вес 0,5 грамма [0,0176 унции]
