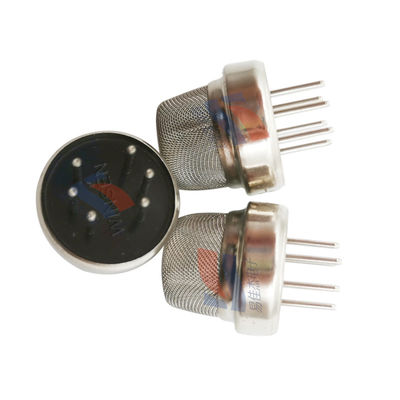

MQ135 MQ-135 Газовый датчик для бытовых газовых сигнализаций

                                    Газовый датчик MQ135 для бытовых газовых сигнализаторов, портативных газоанализаторов

Принцип работы:

Чувствительный материал газового датчика MQ135 — SnO₂, который имеет низкую проводимость в чистом воздухе. При наличии целевого загрязняющего газа проводимость датчика увеличивается с ростом концентрации газа. Пользователи могут преобразовать изменение проводимости в соответствующий выходной сигнал концентрации газа с помощью простой схемы.

Особенности:

• Широкий диапазон обнаружения, который может обнаруживать различные газы, такие как аммиак, оксиды азота, спирты, бензол, дым и CO₂.
• Высокая чувствительность и быстрая реакция.
• Стабильная производительность и длительный срок службы.
• Простая схема управления, с возможностью как аналогового, так и цифрового вывода, а чувствительность может быть отрегулирована с помощью бортового потенциометра.

Основные области применения:

Широко используется в бытовых газовых сигнализаторах, промышленных газовых сигнализаторах и портативных газоанализаторах, а также в оборудовании для контроля качества воздуха в зданиях и офисах.

Описание конструкции:

Газочувствительный элемент MQ135 состоит из микрокерамической трубки из AL₂O₃, слоя SnO₂, измерительного электрода и нагревателя, которые закреплены в полости из пластика или нержавеющей стали. Упакованный газочувствительный элемент имеет 6 штыревых выводов, 4 из которых используются для съема сигнала, а 2 — для подачи тока нагрева.
