MTCS2601 Термокондуктивный газовый датчик, подходящий для первичного контроля давления в суровых условиях

                 MTCS2601 Термокондуктивный газовый датчик, подходящий для первичного контроля давления в суровых условиях

Принцип работы:

Газовый датчик MTCS2601 основан на принципе Пирани, который является физическим принципом без химической реакции. Он работает на основе изменения теплопроводности газа. Тепловой поток от нагревательного резистора на изоляционной диэлектрической пленке к холодной части устройства зависит от проводимости газа. Измеряя сигнал нагревательной части и «холодной» части устройства при комнатной температуре, можно получить концентрацию газа.

Особенности:

• Это термокондуктивный датчик для измерения первичного вакуума.

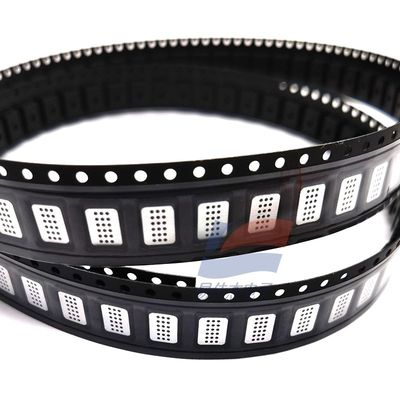

• Размещен в керамическом корпусе SMD и может поставляться в ленточной упаковке.
• Благодаря небольшим размерам подходит для измерений в очень малых объемах, а объем газа в датчике ультрамалый, например, < 0,1 см³.
• Низкое энергопотребление, с рабочим энергопотреблением < 6 мВт.
• Короткие постоянные времени и ультрабыстрое время отклика, которое составляет < 50 мс.
• Обладает оптимальной чувствительностью в диапазоне от 10⁻² до 10² мбар, и диапазон может быть расширен до 10⁻⁴ до 1 атм.
• Диапазон измерений составляет от 10⁻⁴ до 1000 мбар с отличной воспроизводимостью.
• Имеет температурную компенсацию, а компенсационные и нагревательные резисторы на одном кремниевом кристалле хорошо согласованы.
• Основанный на физическом резистивном принципе измерения, имеет стабильное и длительное среднее время безотказной работы ( > 30 000 часов).
• Совместим с простой схемой работы с постоянной избыточной температурой.
• По запросу доступна версия с золотыми контактами для агрессивных газовых сред.

Применение:

• Это отличный выбор для критичных по размеру детекторов утечек OEM или миниатюрных вакуумметров, основанных на принципе Пирани, которые требуют ультранизкого энергопотребления, длительной работы и отсутствия обслуживания.
• Подходит для первичного контроля давления в суровых условиях, а также для обнаружения утечек газа, влаги или проникновения в системах с замкнутым объемом. Его можно легко установить в клапанах давления или непосредственно в вакуумных трубах или системах, таких как небольшие механические насосные системы, вакуумные насосы и аналитические приборы. Его также можно использовать для обнаружения утечек для контроля целостности закрытых систем или приборов при определенном давлении, а также для обнаружения дефектов, таких как коррозия или открытие корпуса.
