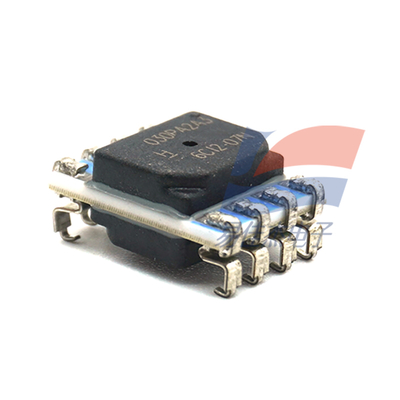

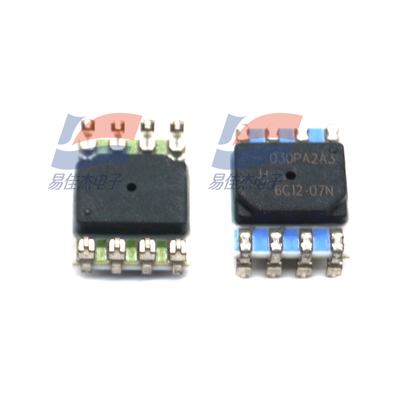

YJJ HSCMRRN001ND2A3 Микродатчик давления HSC Высокоточный кремниево-керамический датчик давления 1 дюйм H2O для медицинского применения

Описание продукта:

YJJ HSCMRRN001ND2A3 Микродатчик давления HSC Высокоточный кремниево-керамический датчик давления 1 дюйм H2O для медицинского применения

Особенности:

Серия микродатчиков давления TruStability HSC (высокоточная кремниевая керамика) отличается высокой чувствительностью и характеристиками высокого избыточного и разрывного давления - эти три характеристики редко встречаются в одном продукте. Эта технология может защитить датчик, не влияя на его способность ощущать чрезвычайно малые изменения давления, а также может преодолевать влияние некоторых факторов окружающей среды (таких как температура, влажность и т. д.) для поддержания долговечности. Параметры спецификации

I. Введение в продукт

Микродатчик давления TruStability серии HSC (высокоточная кремниевая керамика) отличается высокой чувствительностью и характеристиками высокого избыточного и разрывного давления - эти три характеристики редко встречаются в одном продукте. Эта технология может защитить датчик, не влияя на чувствительность к чрезвычайно малым изменениям давления, а также может преодолевать влияние некоторых факторов окружающей среды (таких как температура, влажность и т. д.) для поддержания долговечности.

После длительного или экстремального температурного использования микродатчик давления TruStability по-прежнему работает лучше, чем любые аналогичные продукты датчиков в отрасли с точки зрения стабильности. Эта серия может минимизировать требования к калибровке системы, оптимизировать производительность системы и сократить требования к обслуживанию или замене в течение срока службы датчика, эффективно поддерживая нормальную работу системы. Для датчиков давления поддержание высокой стабильности в требуемом диапазоне микродавления очень сложно. Обычно датчики давления подвержены повреждениям в условиях высокого давления при использовании в приложениях микродавления. Микродатчик давления TruStability использует запатентованную технологию Honeywell, которая позволяет поддерживать лидирующую в отрасли стабильность даже в условиях избыточного давления.

Эта новая серия датчиков может считывать давление в указанном диапазоне микродавления (±2,5 мбар до ±40 мбар [±1 дюйм H2O до ±30 дюймов H2O]) и обеспечивать цифровой или аналоговый выход, обеспечивая поддержку многих промышленных и медицинских применений:

Промышленные применения HVAC (отопление, вентиляция и кондиционирование воздуха): включая системы управления VAV (переменный расход воздуха), статическое давление в воздуховоде, обнаружение засорения фильтра HVAC, передатчики HVAC и качество воздуха в помещении. Медицинские применения: включая аппараты ИВЛ, аппараты для анестезии, спирометры, небулайзеры и контроль давления воздуха в больничных помещениях.

Honeywell обеспечивает ведущую в отрасли общую полосу погрешности (TEB), которая является наиболее всеобъемлющим, точным и значимым показателем измерения. Это обеспечивает точность датчика в диапазоне температур от 0 ℃ до 50 ℃ или от -20 ℃ до 85 ℃, компенсируя системные ошибки. Поэтому клиенты могут быстро и легко использовать датчик в приложениях, больше не нуждаясь в расчете общей погрешности путем суммирования отдельных погрешностей. Общая полоса погрешности серии HSC составляет ±1 %FSS. Общая полоса погрешности не только позволяет клиентам устранить необходимость в индивидуальном тестировании и калибровке датчиков, улучшить время и процесс производства, обеспечить точность и качество системы, оптимизировать время безотказной работы системы, но и обеспечивает отличную взаимозаменяемость (с точки зрения точности, минимизируя изменения между устройствами).

Особенности датчиков давления микродавления TruStability:

Ведущая в отрасли точность, до ±0,25% FSS BFSL (полный масштаб, наилучшая прямая), снижающая требования к программному обеспечению для исправления системных ошибок, минимизирующая время проектирования системы, поддерживающая точность системы и требования к гарантии, оптимизирующая время безотказной работы системы.

Характеристики высокого разрывного давления, до 415 дюймов H2O (1034 мбар) или более, позволяющие датчику сохранять высокую чувствительность при различных изменениях окружающей среды, способный измерять чрезвычайно малые изменения давления и упрощающий процесс проектирования для клиентов.

Диапазон высокого рабочего давления, до 135 дюймов H2O (336 мбар) или более, позволяющий датчикам сверхнизкого давления непрерывно и эффективно работать в пределах диапазона калибровки давления.

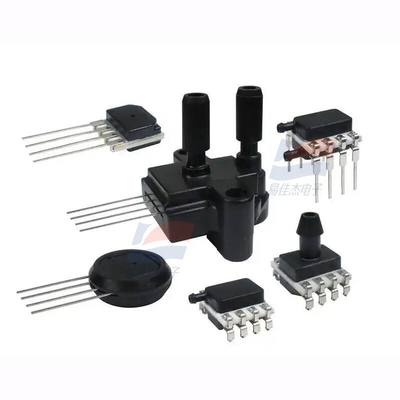

Модульная и гибкая конструкция с различными типами корпусов (также отличающаяся лучшей в отрасли стабильностью), портами давления и дополнительными компонентами, упрощающая работу по интеграции оборудования для производителей.

Встроенная обработка сигнала, позволяющая платам PCB не требовать сборки компонентов обработки сигнала, снижая затраты и упрощая производственный процесс для клиентов. Гибкость направления установки позволяет клиентам размещать датчик в оптимальном месте в системе, уменьшая влияние отклонения положения и повышая гибкость применения.

Нечувствительность к вибрации снижает чувствительность к вибрациям конкретного применения во время изменений давления, минимизируя погрешность показаний давления.

Интегрированное усиление, компенсация и калибровка позволяют платам PCB пользователей работать без дополнительных компонентов обработки сигнала, уменьшая размер платы PCB и экономя затраты, связанные с компонентами (например, покупка, инвентаризация, сборка и т. д.).

Внутренняя диагностическая функция повышает надежность системы.

Чрезвычайно низкое энергопотребление менее 10 мВт (типовое значение) снижает энергопотребление, продлевает срок службы батареи и повышает энергоэффективность.

14-битный цифровой выход, совместимый с I2C или SPI (разрешение по давлению не менее 12 бит), повышает производительность за счет снижения требований к преобразованию и прямого взаимодействия с микропроцессорами или микроконтроллерами.

Он также обеспечивает аналоговый выход.

Миниатюрный корпус 10 мм x 10 мм [0,39 дюйма x 0,39 дюйма], с очень небольшим размером корпуса по сравнению с датчиками давления, установленными на печатной плате, занимая меньше места на плате PCB и облегчая размещение на плотно заселенных платах PCB или небольших устройствах.

Доступна пользовательская калибровка: позволяющая платам PCB работать без дополнительных компонентов обработки сигнала, уменьшая размер платы PCB и экономя затраты, связанные с компонентами (например, покупка, инвентаризация, сборка и т. д.).

Относительный аналоговый выход; также обеспечивает 14-битный цифровой выход, совместимый с I2C или SPI (разрешение по давлению не менее 12 бит).

Соответствует стандартам RoHS

Защищено несколькими глобальными патентами

Эта серия датчиков расширяет линейку датчиков давления низкого давления в TruStability, выпущенную в 2009 году (60 мбар до 10 бар [1 psi до 150 psi]) и линейку датчиков давления без компенсации/без усиления, выпущенную в июле 2011 года (60 мбар до 10 бар [1 psi до 150 psi]).

Потенциальные области применения

Медицинские:

● Дыхательное оборудование

● Анализатор крови

● Диализное оборудование

● Кислородный генератор

● Респиратор

● Аппарат для лечения апноэ во сне

● Аппарат для анестезии

● Измеритель функции легких

● Небулайзер

● Контроль давления воздуха в больничных помещениях

Промышленные:

● Система управления VAV (переменный расход воздуха)

● Статическое давление в воздуховоде

● Прибор для измерения расхода газа

● Монитор расхода газа

● Газовый хроматограф

● Пневматический контроллер

● Барометр

● Прибор для калибровки расхода

● Наука о жизни

● Детектор засорения фильтра HVAC (отопление, вентиляция и кондиционирование воздуха)

● Передатчик HVAC

● Качество воздуха в помещении

Технические характеристики:
