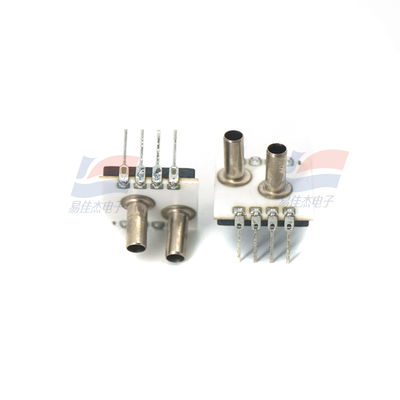

YJJ HPSAC3000 010M-D-S Двухтрубный датчик постоянного тока 1Kpa используется в системах HVAC

Описание продукта:

YJJ HPSAC3000 010M-D-S Двухтрубный датчик постоянного тока 1Kpa используется в системах HVAC

Особенности:

Высокая производительность и высокая точность позволяют этому датчику использоваться во многих приложениях, а его компактная и удобная конструкция очень подходит для пользователей производства.

Датчик давления HPSAC 3000 установлен на керамическом подложке толщиной 1 мм с одной или двумя трубками давления.

Толстоплотные резисторы отдельно обрабатываются лазером для компенсации температуры и калибровки нулевой точки.

Диапазон датчика предназначен для обеспечения удобного усиления датчика и внешнего дифференциального усилителя.

Для сушки воздуха или не коррозионных газов и жидкостей.

Модель HPSAC 3000 предназначена для постоянного возбуждения тока.

Особенности

Постоянное возбуждение тока

Простая в использовании упаковка DIP

Широкий диапазон компенсации (0-70°C)

Нолевая калибровка

Высокопроизводительное приложение OEM

Редуктор, измерительные приборы и относительная конфигурация

Диапазон давления от 10 до 7 бар (1 кПа - 700 кПа) Применение

Медицинские приборы

Дихательные аппараты

HVAC (отопление, вентиляция и кондиционирование воздуха)

Выявление утечки Пневматическое управление

Высокомер

Описание спецификации

1) Превышение давления относится к большей силе, которая применяется без повреждения сенсорного элемента.

2) Давление взрыва - это большое давление, применяемое, не вызывая утечки или повреждения датчика.

3) Аналоговый выходный сигнал пропорционален входному току.

4) Сдвижное напряжение - это выходное напряжение при нулевом давлении.

5) Диапазон - это алгебраическая разница между диапазоном давления в полном масштабе и смещением.

6) Тепловые ошибки диапазона и смещения указывают на значительное отклонение сигнала датчика (диапазон и смещение) в течение всего процесса компенсации по сравнению с значением при 25 °C.

Для сравнения, диапазон температуры составляет от 0 до 70°C. Для диапазона давления, где p ≤ 100 mbar, этот параметр определяется как Zmax = 0,5 мВ.

7) Повторяемость определяется как типичное отклонение выходного сигнала после 10 циклов давления.

8) Нелинейность определяется как BFSL (лучшая прямая линия) на протяжении всего диапазона давления, измеренного на верхней стороне формы в P1.

9) Совместимость среды: при давлении P1: Чистый, сухой и не коррозионный газ, подходящий для кремния, Pyrex, RTV, золота,

Керамическая Al2O3, эпоксидная смола, олово.

10) Совместимость с средой: в порте давления P2: присутствуют не коррозионные газы для кремния, пирекса, RTV, керамики Al2O3, эпоксидной смолы и олова.

Или жидкость.

Спецификации:
