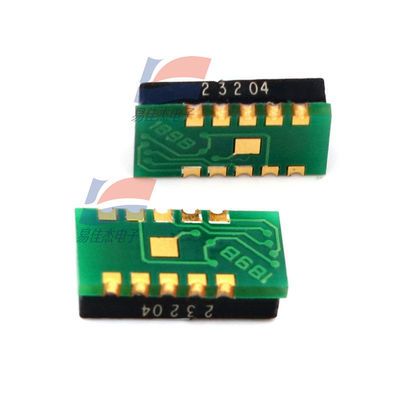

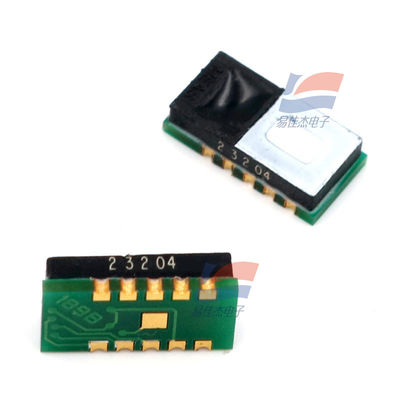

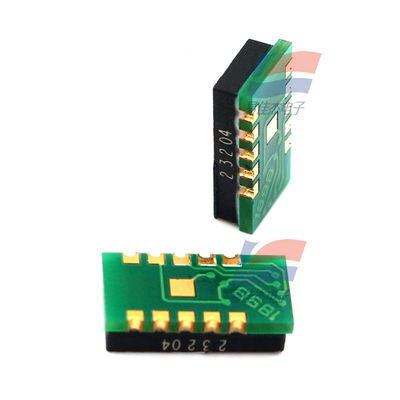

HTU11F Интегрированный датчик температуры и влажности Миниатюрный размер И чрезвычайно низкое потребление энергии

             HTU11F Интегрированный датчик температуры и влажности, миниатюрный размер и чрезвычайно низкое энергопотребление

1. Обзор:

Серия HTU1x (F) представляет собой серию миниатюрных цифровых интегрированных датчиков температуры и влажности. Основанные на высокопроизводительных чувствительных элементах влажности Humirel, модули серии HTU1x (F) предоставляют точные и надежные данные измерений температуры и влажности для OEM-приложений. Датчик объединяет чувствительный элемент и схему обработки сигнала на миниатюрной печатной плате и выдает полностью откалиброванный цифровой сигнал.

2. Особенности:

• Полная взаимозаменяемость, не требуется калибровка в стандартных условиях.
• Может быстро восстанавливаться после длительного состояния конденсации.
• Изготовлен из бессвинцовых материалов, подходит для оплавления.
• Каждый датчик имеет уникальную маркировку для отслеживания источника производства.
• Миниатюрный размер и чрезвычайно низкое энергопотребление.

3. Технические характеристики:

• Напряжение питания: пиковое значение 3,6 В постоянного тока, рекомендуемый диапазон рабочего напряжения 3,2 В - 3,4 В.
• Диапазон измерения влажности: от 0 до 100% относительной влажности.
• Диапазон измерения температуры: от -40 до 105℃.
• Максимальная мощность: 2,5 мВт.
• Точность измерения влажности: ±3,5% относительной влажности (HTU11F) в диапазоне 10 - 95% относительной влажности.
• Точность измерения температуры: ±0,4℃ при 25℃.
• Разрешение: разрешение 12 бит для влажности, 0,05% относительной влажности; разрешение 14 бит для температуры, 0,01℃.
• Время измерения: 110 мс для измерения влажности 12 бит, 210 мс для измерения температуры 14 бит.
• Время отклика: время отклика по влажности составляет 5 - 10 с, а время отклика по температуре - 10 с.

4. Электрические характеристики:

• Потребляемый ток: при T = 25℃ и Vdd = 3,3 В типичное значение составляет 250 мкА, а максимальное значение - 700 мкА.
• Интерфейс связи: цифровой двухпроводной интерфейс.

5. Определение контактов:

• GND: земля питания.
• DATA: порт последовательных данных, двунаправленный.
• SCK: последовательный тактовый сигнал, только вход.
• VDD: вход питания. Между VDD и GND следует добавить конденсатор 100 нФ для развязки и фильтрации.
