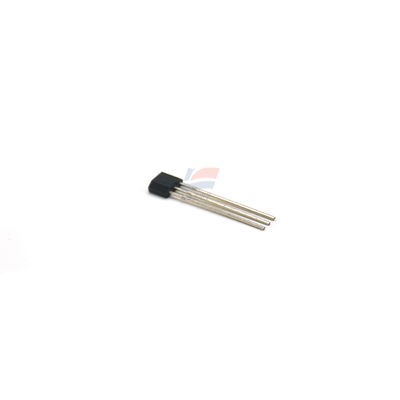

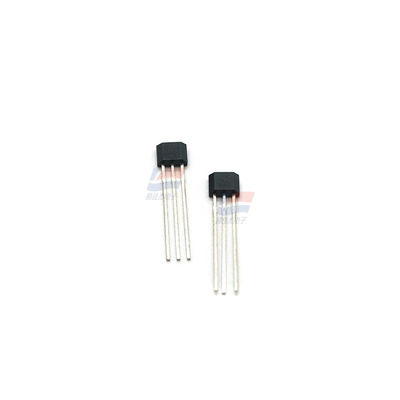

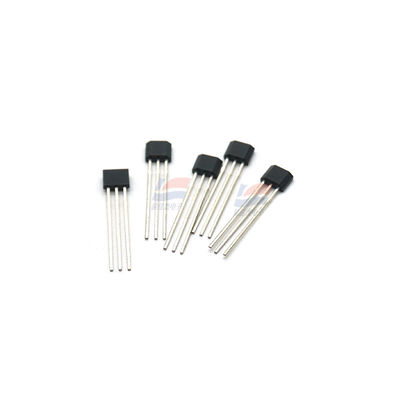

Датчик Холла CS3040 - широкий диапазон напряжения питания

CS3040 Датчик эффекта Холла Широкий диапазон напряжения питания

Состав продукта:

Датчик эффекта Холла CS3040 состоит из регулятора напряжения, генератора напряжения Холла, дифференциального усилителя, триггера Шмитта и открытой выходной ступени коллектора.

Рабочий принцип

Его вход - это интенсивность магнитной индукции, а выход - это цифровой сигнал напряжения.подходящий для работы под прямоугольными или цилиндрическими магнитами.

Характеристики продукта:

• Широкий диапазон напряжения питания.
• Быстрая скорость переключения, без мгновенного трепета.
• Широкий диапазон частот работы (DC ~ 100KHz).
• Долгий срок службы, небольшой размер и удобная установка.
• Он может быть напрямую связан с транзисторами и логическими схемами, такими как TTL и MOS.

Предельные параметры:

• Напряжение питания: 4,5V ~ 24V.
• Интенсивность магнитной индукции: неограниченная.
• Выходной ток: до 10 мА.
• Температура рабочей среды (тип I): - 40°C ~ 125°C.
• Температура хранения: - 55°C ~ 150°C.

Электрические характеристики (TA = 25°C)

• Выходное низкоуровневое напряжение: типичное значение составляет 0,05 В, а максимальное значение составляет 1,2 В, когда Vcc = 4,5 В ~ 24 В.
• Выходной ток утечки: Типичное значение составляет 8μA, а максимальное значение составляет 12μA, когда Vo = Vccmax и VCC является открытой цепью.
• Ток питания: типичное значение составляет 0,12mA ~ 0,14mA.
• Время подъема выхода: типичное значение 0,12μs при Vcc = 12V и RL = 480Ω.
• Время падения выхода: типичное значение составляет 0,14 мкм, когда Vcc = 12 В и CL = 20 пФ.
