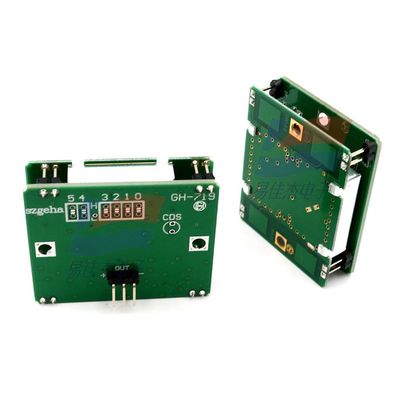

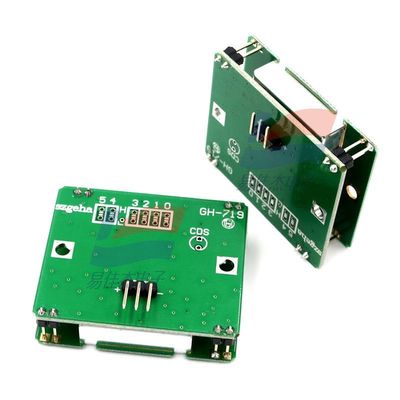

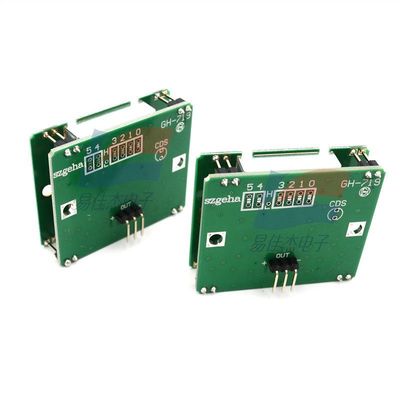

YJJ GH-719 Microwave Sensing Displacement Module Utilizes Doppler Radar Principle At 10.525 GHz

Описание продукта:

YJJ GH-719 Модуль сдвига микроволновых датчиков использует принцип доплеровского радара на частоте 10,525 ГГц

Особенности:

Руководство пользователя модуля перемещения микроволн GH-719

Модуль перемещения микроволнового датчика GH-719 - это микроволновый мобильный детектор объектов, разработанный на основе принципа доплеровского радара.Он может работать непосредственно путем подключения постоянного питания 6-20V.

Обработка сигнала микроволнового модуля индукционного смещения GH-719 осуществляется с использованием одночиповой микрокомпьютерной программы, обеспечивающей высокую надежность.Круговая плата имеет 16 уровней настройки чувствительности, а расстояние обнаружения может регулироваться в диапазоне от 0,3 до 10 метров. Существует 4 опции режима запуска, и время выхода сигнала составляет 2 секунды, 3 секунды, 10 секунд, 20 секунд.С добавлением светочувствительного резистора, он может подавлять длительный заряд. Он в основном применяется в автоматическом управлении дверями и переключении, управлении промышленной автоматизацией, системах предотвращения безопасности внутри и снаружи,Автоматическая система видеонаблюдения банкомата, и предупреждения безопасности на открытом воздухе и других местах.

Модуль микроволнового индукционного смещения GH-719 является модулем неконтактного типа обнаружения. Он обладает сильной устойчивостью к радиочастотным помехам и не подвержен воздействию температуры, влажности, света,может устанавливаться в помещениях определенной толщины из пластика, стекла, дерева и других неметаллических материалов,что делает его удобным для применения при контроле различных продуктов или оборудования.

2Инструкции по регулировке платы:

Настройка чувствительности на 16 уровней: на платке есть четыре точки подключения, обозначенные как 0, 1, 2 и 3.

С помощью короткого замыкания 4 точек соединения, как показано ниже, чувствительность может регулироваться в пределах 16 уровней, что позволяет регулировать диапазон обнаружения с 0,3 метра до 10 метров.

2Четыре точки соединения отключились.

3: короткое замыкание точки соединения равняется 1, и никакое короткое замыкание не равняется 0, когда все короткие замыкания, чувствительность является самой высокой.

10000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

Четыре режима регулировки для B: на платке есть две точки подключения, обозначенные как 4 и 5.

1: 00 - Не повторяющийся режим запуска:

При обнаружении движущегося объекта выводится сигнал высокого уровня на 3 секунды, после чего процесс останавливается.выходит 2-секундный сигнал высокого уровня;Этот цикл повторяется до тех пор, пока не будет обнаружен движущийся объект, а затем выходной сигнал высокого уровня прекращается.

2:01 Повторяемый режим нажатия на спусковой крючок с задержкой 2 секунды:

В течение этого 2-секундного периода модуль непрерывно обнаруживает движение объекта с частотой 30 раз в секунду.Если движение объекта будет обнаружено снова, время будет продлено еще на 2 секунды, пока не будет обнаружено движение объекта.

Сигнал высокого уровня задержится на 2 секунды, а затем остановится.

3:10 Повторяемый режим нажатия на кнопку с задержкой 10 секунд:

При обнаружении движущегося объекта выводится 10-секундный высокоуровневый сигнал.

Если движение объекта будет обнаружено снова, время будет задерживаться еще на 10 секунд, пока не будет обнаружено движение объекта.

Сигнал высокого уровня задержится на 10 секунд, а затем остановится.

4:10 Повторяющийся режим запуска, с задержкой 20 секунд:

Когда обнаруживается движущийся объект, выводится 20-секундный высокоуровневый сигнал.

Если движение объекта будет обнаружено снова, время будет задерживаться еще на 20 секунд, пока не будет обнаружено движение объекта.

Сигнал высокого уровня будет задержан на 20 секунд, прежде чем он остановится.

Фоторезистор CDS:

Подключая фоторезистор, он может предотвратить возникновение триггера в течение дня или в условиях яркого света.

2: Запустить эффективное действие:

Подключите фоторезистор, и он может активироваться, когда движущийся объект обнаруживается в темноте или в среде с слабым светом.Даже если свет превратится из тьмы в яркость., состояние запуска и время задержки не могут быть изменены, пока выходный сигнал не станет низким.

Примечания:

После выбора режима чувствительности и запуска микроконтроллер должен быть выключен и перезагружен, прежде чем он сможет выполнять новую функцию отбора.

Главные технические параметры:

1 Центральная частота: 10,525 ГГц

2 Рабочее напряжение: DC 6V ± 20V

3 Статический ток: 6mA 4 Высокие/низкие уровни выхода: 5V/0V

5 3 дБ антенный рисунок - азимут 80 ° 6 3 дБ антенный рисунок - высота 40 °

7Дистанция индукции: 0,3 - 10 метров, регулируемая в пределах 16 уровней.

9Температура окружающей среды: -30 - 70 градусов Цельсия.

10Размеры: 45 * 37 * 18 мм

Спецификации:
