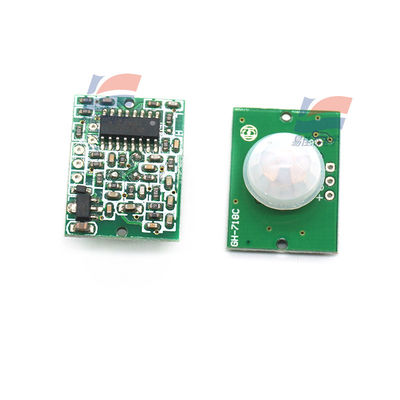

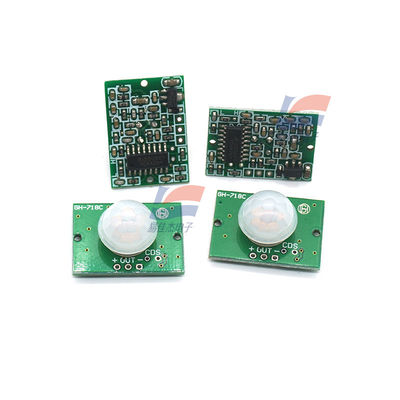

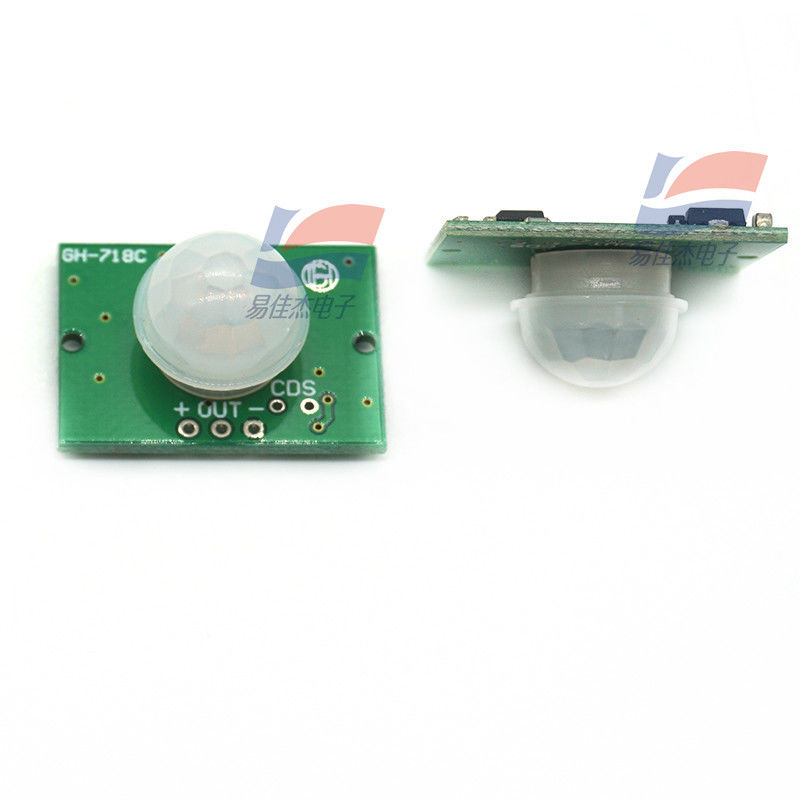

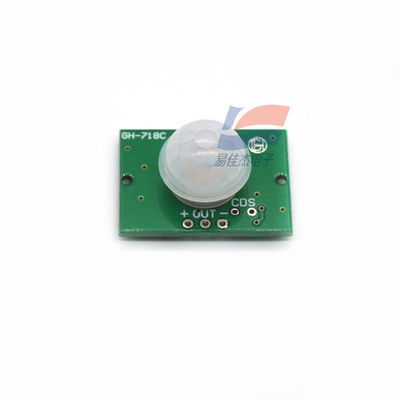

Миниатюрный термолюминесцентный модуль датчика инфракрасного излучения человека YJJ GH-718A/B/C

Описание продукта:

YJJ GH-718A/B/C Миниатюрный термолюминесцентный инфракрасный сенсорный модуль человека

Особенности:

Продукты автоматического управления, основанные на инфракрасной технологии, имеют высокую чувствительность и высокую надежность и широко используются в различных автоматических электрооборудованиях.

Особенности:

1. Полностью автоматическое обнаружение: когда человек входит в диапазон обнаружения, выходит высокий уровень; когда человек выходит из диапазона обнаружения, высокий уровень автоматически задерживается и выключается,и низкий уровень выхода.

2. Светочувствительный контроль (по желанию, не установлен на фабрике): Светочувствительный контроль может быть установлен. Он не чувствует в течение дня или когда свет силен.

3. Два способа запуска: (может быть выбран прыгуном)

a. Метод не повторяющегося запуска: как только выходной показатель датчика достигает высокого уровня, высокий уровень автоматически меняется на низкий уровень после окончания периода задержки.

b. Повторяющийся метод запуска: после того, как выходной сигнал дает высокий уровень, если в течение периода задержки в диапазоне датчика присутствует какая-либо человеческая активность, the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period, и принимает время последней активности в качестве отправной точки времени задержки).

4. Время блокировки датчика (по умолчанию: отсутствие времени блокировки): После каждого выхода датчика (от высокого уровня до низкого уровня) может быть немедленно установлен период блокировки.датчик не принимает никаких сигналовЭта функция может достичь интервальной работы "время выхода датчика" и "время блокировки", и может быть применена к продуктам обнаружения интервалов; в то же время,эта функция может эффективно подавлять различные помехи, генерируемые во время переключения нагрузки (это время может устанавливаться от нескольких десятых секунды до нескольких десятков секунд).

5Широкий диапазон рабочего напряжения: рабочее напряжение по умолчанию DC5V-20V (настраиваемый диапазон DC3V-DC24V)

6Низкое потребление энергии: статический ток < 50 микроампер, особенно подходящий для применения на батареях.

7Выходный сигнал высокого уровня: может быть легко подключен к различным схемам.

Технические параметры:

1. Рабочее напряжение: DC5V-20V (настраиваемый диапазон DC3V-DC24V); 2. Статическое потребление электроэнергии: <50 микроампер; 3. Выходной уровень: высокий 3,3V (другие значения напряжения могут быть настроены); низкий 0V;

4Время задержки: может быть выполнено в диапазоне от нескольких десятых секунды до нескольких минут; 5. время блокировки: может быть выполнено в диапазоне от нескольких десятых секунды до нескольких десятков секунд

6. Способ запуска: L - не повторяющийся; H - повторяющийся; 7. Диапазон восприятия: < 140-градусный угол конуса, в пределах 7 метров (расстояние восприятия определяется используемым линзом,настраиваемый от нескольких сантиметров до 7 метров).

8. Рабочая температура: -15 - +70 градусов; 9. Размер PCB: 28 * 38 мм, расстояние отверстия винтовки 32,5 мм; 10. Размер датчика линзы (диаметр): 23 мм (по умолчанию); также доступен: 12,7 мм; 8 мм выбирается.

I: Инфракрасные детекторы человеческого тела:

1: GH-807 Инфракрасный датчик человеческого тела

2: GH-918 Инфракрасный проводной зонд

3: GH-9181 Анти-Pet инфракрасный проводный зонд (один чип управления программой)

4: GH-032 Инфракрасный проводный зонд типа занавески

5: GH-7832 Инфракрасный проводной зонд потолочного типа

II: типы модулей инфракрасного зондирования человеческого тела:

1: GH-7181A/B Инфракрасный сенсорный модуль человеческого тела (низкое потребление энергии: 50uA, малый объем A3828B3224mm)

2: GH-7182 Инфракрасный сенсорный модуль человеческого тела (остойчивость к низким температурам: -40 градусов)

3: GH-7183 Инфракрасный сенсорный модуль человеческого тела (низкое потребление энергии: 50uA, небольшой объем 3224 мм, ток нагрузки 0,5A)

III: Типы модулей ультразвукового обнаружения:

1: ГХ-311 Ультразвуковой сенсорный модуль (Малый объем 4619 мм)

2: Модуль передачи и приема GH-311R

3: Модуль передачи GH-311T

IV: Типы газовых датчиков:

1: ГГ-310 Модуль для обнаружения газа (Малый объем 3826 мм)

1: Модуль обнаружения дыма GH-312 (малый объем 3322 мм)

V: типы модулей влажности:

1: HTF2232 Модуль частотной влажности выхода

2: HSM-20G Модуль напряжения и влажности выхода

VI: Общие типы модулей высокочастотных приемопередатчиков 315M/433M:

1: GH-2082: (315M/433M приемный модуль)

2: GH-682: (315M/433M с декодирующим приемным модулем)

3: GH-610: (315M/433M Модуль передачи)

VII: Общие типы высокочастотных промышленных контроллеров 315M/433M (с реле):

1: GH-1226 Промышленный контроллер (4/6 каналов ретрансляции, одночипный программирование)

2: GH-1228 Промышленный контроллер (8/12 каналов ретрансляции, одночипный программирование)

3: GH-1228 Промышленный контроллер (8/2 группы из 4 каналов ретрансляции, одночиповое управление программой)

4: GH-1228 Промышленный контроллер (12/3 группы из 4 каналов ретрансляции, одночиповое управление программой)

Сфера применения

Продукты безопасности

Игрушки с чувством человеческого тела

Световые приборы для восприятия человеческого тела

Управление промышленной автоматизацией и т.д.

Основные технические параметры:

1 Рабочее напряжение: DC 3,7 ~ 20V

2 статический ток: 50uA

Выход 3-х уровней: высокий 3.3V, низкий 0V

4Продолжительность: регулируется от 3 до 900 секунд

5Угол обнаружения: 110 градусов.

6Дистанция обнаружения: 3 метра.

Спецификации:
