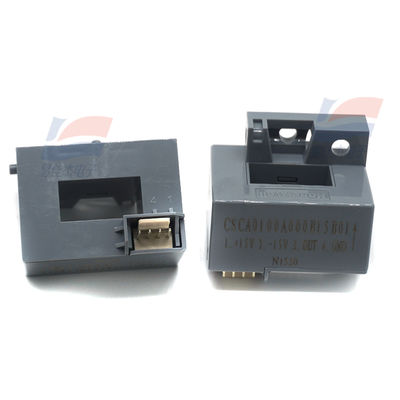

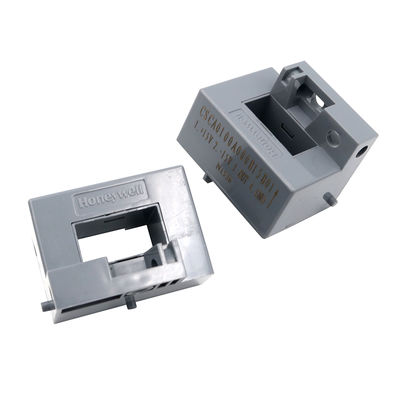

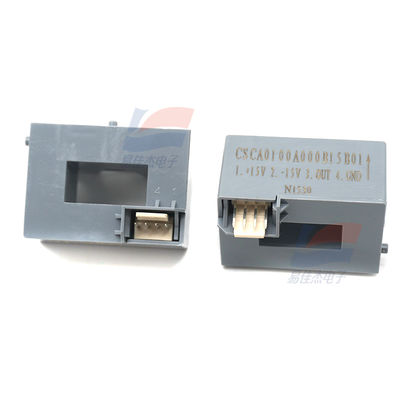

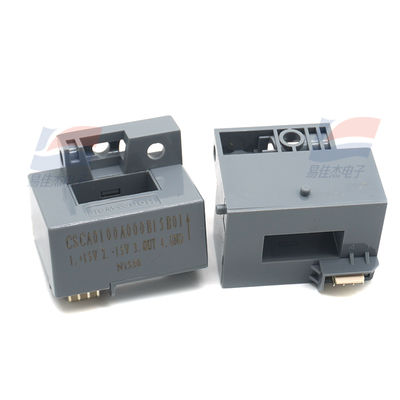

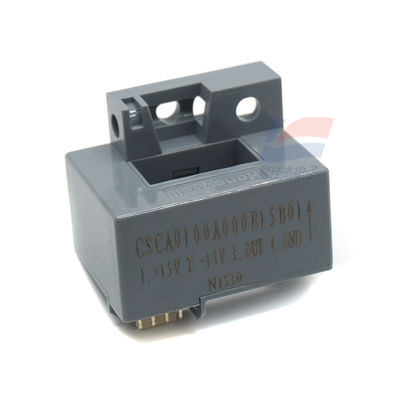

YJJ CSCA0100A000B15B01 Датчик тока с закрытым контуром используется в регуляторах скорости с переменной частотой

Описание продукта:

Датчик тока с замкнутым контуром CSCA0100A000B15B01 используется в регуляторах скорости с переменной частотой.

Особенности:

Индуктивные аналоговые датчики тока серии CSCA-A основаны на технологии эффекта Холла. Выходное напряжение, генерируемое устройством Холла (HED), линейно связано с амплитудой и фазой приложенного магнитного поля. Ток, протекающий через тело проводника, создает вращающееся магнитное поле вокруг проводника. Это магнитное поле собирается сердечником из магниточувствительного материала и концентрируется в зазоре сердечника, где расположено HED. Следовательно, выход HED пропорционален амплитуде и фазе первичного тока. Выход HED корректируется для калибровки усиления и смещения, чтобы датчики серии CSCA-A могли обеспечивать предопределенную зависимость между выходной чувствительностью и первичным током.

Тип продукта: Промышленный датчик тока

Номинальный ток: 100 А

Тип датчика: С разомкнутым контуром

Время отклика: от 3 мкс до 7 мкс

Точность: 2 %

Диапазон частот: от 0 Гц до 50 кГц

Торговая марка: Honeywell

Размер сердечника: 20,5 мм x 10,5 мм

Высота: 29 мм

Длина: 40 мм

Максимальная рабочая температура: +80 C

Минимальная рабочая температура: -10 C

Напряжение питания: 15 В

Тип продукта: Промышленные датчики тока

Серия: CSCA 25

Подкатегория: Датчики

Тип: Индуктивный аналоговый датчик тока

Ширина: 35 мм

Технические характеристики:
