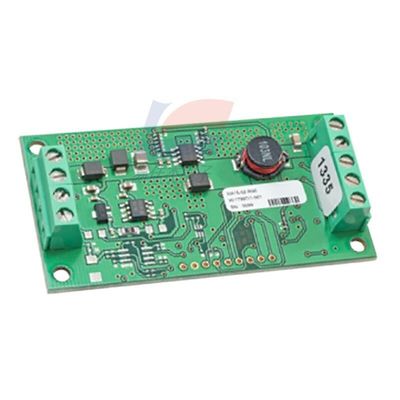

YJJ OXY-LC-A25-455 OXY-LC-485 Плата интерфейса датчика кислорода для измерения давления воздуха

Описание продукта:

OXY-LC-A25-455 OXY-LC-485 Оксиген датчик интерфейсная плата используется для измерения давления воздуха

Особенности:

Обеспечивает электроника необходимая для питания и

контрольный диапазон SST ′ диоксида циркония (ZrO2)

датчики

• Встроенный датчик давления для барометрического давления

компенсация

 Интерфейс с монтированными винтовыми терминалами для легкой проводки

обратное напряжение и преходящее перенапряжение

ПОЛОЖЕНИЯ

Адаптивное программное фильтрация обеспечивает быстрый датчик

реакция в сочетании со стабильной выбросом кислорода

Высокая точность линейного выхода

Технические спецификации

Напряжение питания

Вариант RS485: 8V28VDC

Аналоговые варианты: 20 ̊28 ВДС

Ток подачи 600mA максимум при 24VDC

1.2A максимум при 12VDC

Цифровой выход RS485 (Modbus RTU)

или PWM

Аналоговый выход 4 ≈ 20 мА; нагрузка 600Ω максимум

или 010ВДС; нагрузка 10kΩ min

Предельные температуры

Хранение: от -40 до +85°C

Работа: от -30 до +70°C

Пределы рабочего давления1 260 ≈ 1260 мбар абсолютный

1) Датчик и интерфейс для правильной компенсации барометрического давления.

2) Длительная работа ниже 0,1% O2 может повредить элемент чувствительности.

3) Аналоговые варианты вывода точность, указанная, действительна при калибровке по умолчанию.

Указанная точность действительна при калибровке при допустимом уровне 20,7% O2 в диапазоне от 0,1 до 25% O2.

выше 25% O2, интерфейс и датчик должны быть калиброваны в полном масштабе требуемого диапазона с использованием сертифицированного газа.

Диапазон кислорода (аналоговый выход) 0,12-25% O2

или 0,12% 100% O2

Диапазон содержания кислорода (Modbus RTU) 0,12% 100% O2

Точность после калибровки3 0,5% O2

Повторяемость после калибровки 0,5% O2

Выходное разрешение 0,01% O2

Время ответа (этап 10 ≈ 90%)

Присоединение датчика быстрого ответа: 4 с.

Стандартный датчик ответа подключен: 15 с

Время первоначального нагрева (до стабильной выработки) 5−10 мин.

Задержка неактивного запуска выхода (нагрев обогревателя)

Из режима "ОТ" в режим "Включен": 60

От режима ожидания до режима включения (только RS485): 20 с

Производитель: SST Sensing
Тип продукции: Инструменты для разработки датчиков давления RoHS:
Продукт: панели интерфейсов датчиков
Тип: датчик кислорода
Инструменты оценки: барометрическое давление
Рабочее напряжение питания: от 8 до 28 В
Торговая марка: SST Sensing
Описание/Функция: Интерфейсная панель датчика кислорода
Тип интерфейса: RS485
Максимальная рабочая температура: + 70 °C
Минимальная рабочая температура: - 30 °C
Тип продукции: Инструменты разработки датчиков давления 1
Подкатегория: Инструменты развития
Номер части, псевдоним: M-OXY-LC-A25-455
Единичная масса: 46,164 г
