YJJ WF5805F Водонепроницаемый цифровой датчик давления для бортового журнала подводного аппарата

Описание продукта:

WF5805F водонепроницаемый цифровой датчик давления используется в журнале погрузчика

Особенности:

WF5805F - датчик давления высокого разрешения, оснащенный интерфейсами I2C и SPI. Он включает в себя кремниевый пиезорезистивный элемент давления и 24-битный ADC с высоким разрешением ΔΣ.

WF5805F предлагает высокоточные 24-битные цифровые выходы для давления и температуры.Все встроенные расчеты используют высокоскоростные операции с плавающей запятой 4 МГцКомпенсация данных интегрирована внутри, и соединение связи очень простое.

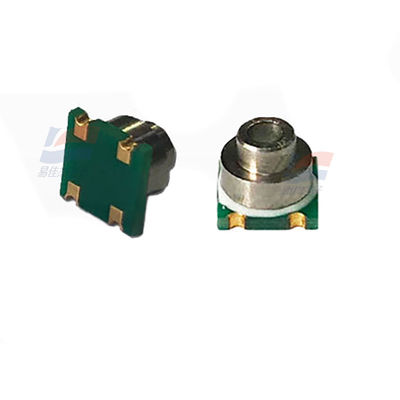

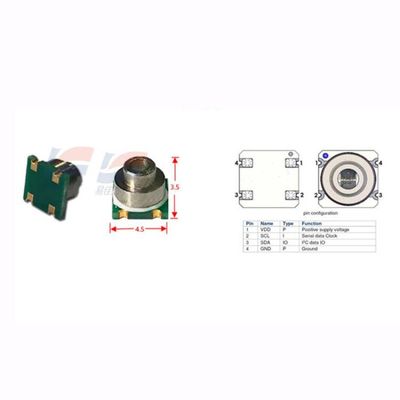

Датчик WF5805F упакован с поверхностью кольца из нержавеющей стали и подложкой и соответствует стандартам RoHS. Он чрезвычайно мал, измеряя только 4,5x4,5 мм в размерах и 3,5 мм в толщине.

Наименование параметра Внешние условия Минимальные типичные Максимальные замечания к единице

Общие характеристики

Диапазон давления - 0~10; 0~40; 0~200 кПа 1

Давление перегрузки TA = 25°C 2X FS

Взрывное давление TA = 25°C > 3X FS

Рабочая температура - -20 до +85 °C

Температура хранения - от -40 до +125 °C

Совместимость с средой: воздух и не коррозионные газы

Электрические характеристики

Напряжение возбуждения TA = 25°C 5-10 В

Ток возбуждения TA = 25°C 1 - 2 mA

Сопротивление мостовой руки TA = 25°C 4, 5, 6 kΩ 2

Замещение нулевой точки TA = 25°C -15 до 0 до 15 мВ

Выход на полную мощность TA = 25°C

45, 60, 75 мВ диапазон 10 кПа

60, 75, 90 мВ диапазон 40 кПа

70, 90, 110 мВ диапазон 200 кПа

Линейность TA = 25°C -0,3 до 0,3 % VFS лучшая прямая линия

Коэффициент температуры сдвига нулевой точки TA = 25°C -0,08 до 0,08 % VFS

Коэффициент полномасштабной выходной температуры TA = 25°C -0,27 до -0,22 до -0,17 % VFS /°C постоянное давление возбуждения

Полномасштабный коэффициент выходной температуры TA = 25°C -0,03 до 0,03 % VFS /°C постоянное возбуждение тока

Коэффициент температуры сопротивления TCR TA = 25°C 1600-2000 ppm/°C

Гистерез давления TA = 25°C -0,1 до 0,05 до 0,1 % VFS

Температурный гистерез TA = 25°C -0,3 до 0,3 % VFS
