YJJ WF200S Силиконово-структурированный датчик дифференциального давления MEMS с диапазоном от 0 до 10 кПа используется для медицинского мониторинга

Описание продукта:

WF200S Силиконово-структурированный датчик дифференциального давления MEMS с диапазоном от 0 до 10 кПа используется для медицинского мониторинга

Особенности:

Датчик давления WF200S представляет собой полностью кремниевый датчик дифференциального давления MEMS.
WF200S использует конструкцию полного моста Hewitt. При стандартном рабочем источнике питания он может достичь точного измерения давления в диапазоне от 0 до 10 кПа (настраивается для нескольких диапазонов),и демонстрирует хорошую линейную связь с выходным напряжением.

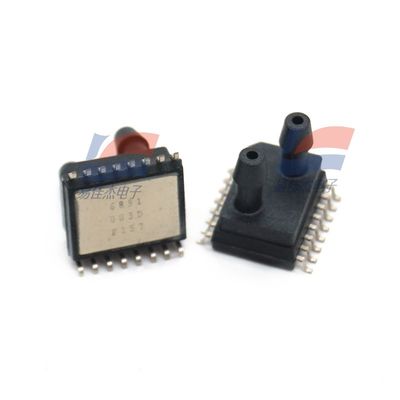

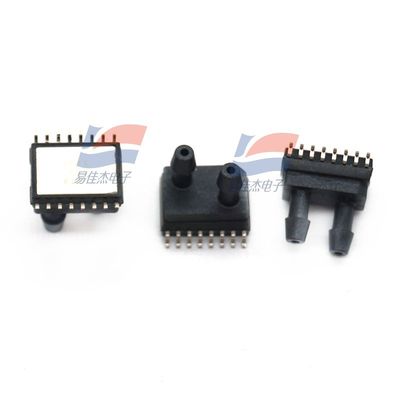

Генератор давления серии WF200S имеет структуру воздушного сопла с двумя датчиками и упакован в формате SOIC 16.
WF200S применяется к различным медицинским устройствам, таким как мониторы артериального давления, вентиляторы, измеряющие функции легких, оборудование для гемодиализа и детекторы артериального склероза.
Датчик дифференциального давления WF200S поддерживает настройку нескольких диапазонов измерений.
Диапазон тока: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

Продукт WF200S имеет следующие основные характеристики:
Высокая чувствительность
Высокая надежность
Высокая точность

Высокая устойчивость
Диапазон давления: 0 - 10 кПа (дифференциальное давление)
Постоянное напряжение питания: от 0 до 10 В
Постоянный ток питания: от 0 до 2 мА
Диапазон температуры работы: от -40 до +125°C
Размер: 10,3 x 10,3 x 10,3 мм

Наименование параметра Внешние условия Минимальные типичные Максимальные замечания к единице

Общие характеристики

Диапазон давления - 0~10; 0~40; 0~200 кПа 1

Давление перегрузки TA = 25°C 2X FS

Взрывное давление TA = 25°C > 3X FS

Рабочая температура - -20 до +85 °C

Температура хранения - от -40 до +125 °C

Совместимость с средой: воздух и не коррозионные газы

Электрические характеристики

Напряжение возбуждения TA = 25°C 5-10 В

Ток возбуждения TA = 25°C 1 - 2 mA

Сопротивление мостовой руки TA = 25°C 4, 5, 6 kΩ 2

Замещение нулевой точки TA = 25°C -15 до 0 до 15 мВ

Выход на полную мощность TA = 25°C

45, 60, 75 мВ диапазон 10 кПа

60, 75, 90 мВ диапазон 40 кПа

70, 90, 110 мВ диапазон 200 кПа

Линейность TA = 25°C -0,3 до 0,3 % VFS лучшая прямая линия

Коэффициент температуры сдвига нулевой точки TA = 25°C -0,08 до 0,08 % VFS

Коэффициент полномасштабной выходной температуры TA = 25°C -0,27 до -0,22 до -0,17 % VFS /°C постоянное давление возбуждения

Полномасштабный коэффициент выходной температуры TA = 25°C -0,03 до 0,03 % VFS /°C постоянное возбуждение тока

Коэффициент температуры сопротивления TCR TA = 25°C 1600-2000 ppm/°C

Гистерез давления TA = 25°C -0,1 до 0,05 до 0,1 % VFS

Температурный гистерез TA = 25°C -0,3 до 0,3 % VFS
