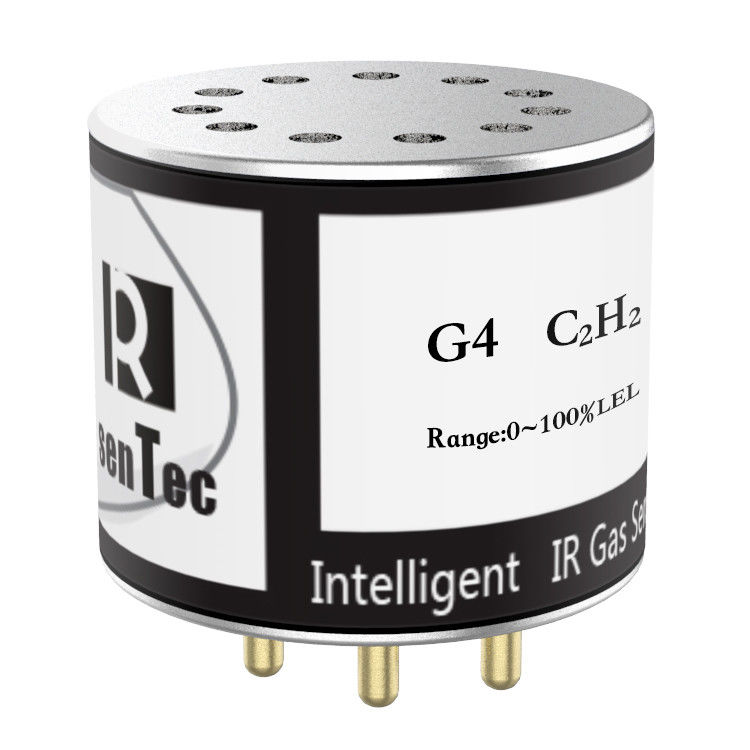

YJJ G4-C2H2 Infrared Acetylene Gas Sensor NDIR Concentration Measurement

Описание продукта:

Инфракрасный датчик ацетиленового газа G4-C2H2 NDIR измерение концентрации

Особенности:

Инфракрасный газовый датчик G4 представляет собой интеллектуальный миниатюрный газовый датчик, разработанный на основе принципа NDIR.Он измеряет концентрацию газов, используя их абсорбционные характеристики специфических инфракрасных спектровОн не зависит от кислорода и не страдает от отравления каталитическими датчиками.Этот датчик имеет два интерфейса выхода сигналаОн может напрямую выводить сигналы значения концентрации газа после обработки линейности и компенсации температуры, что делает его более удобным в использовании.

Инфракрасный газовый датчик G4 может измерять такие газы, как метан, углекислый газ и углеводородные горючие, с диапазоном до 100% VOL.

Этот датчик соответствует требованиям "GB 15322 Детектор горючих газов","AQ 6211-2008 Недисперсивный инфракрасный датчик метана для угольных шахт" и "AQ 1052-2008 Общие технические условия для датчиков углекислого газа шахт", и может использоваться в опасных средах, таких как промышленные заводы, транспортные туннели, энергетика, электроэнергетика, нефтегазовая и нефтехимическая промышленность, туннели угольных шахт, добыча газа,и больше промышленных условий для мониторинга здоровья и безопасности.

Условия работы инфракрасного датчика газа G4:

Рабочая температура ------ (-40 до +70) °C;

Рабочая влажность ------ до 98% RH, без конденсации;

Атмосферное давление ------ 80-120 кПа; характеристики

• Высокое разрешение с разрешением 0,01% для диапазона 0-10% объема и 0,1% для диапазона 10%-100% объема.

• Диапазон измерений может достигать 0-100% VOL.

• Линейные и температурные данные компенсации.

• Выходные режимы цифрового и аналогового сигнала.

• диапазон рабочей температуры от -40°C до 70°C

• Долгосрочная стабильность, легкая калибровка.

• отсутствие "отравления" каталитических датчиков.

• Не зависит от кислорода.

• Внутренне безопасный взрывостойкий.

Электрические параметры

Входное напряжение: 3,0 - 5,5 ВДК

Рабочий ток

Среднее значение < 70 mA @ 3 VDC

Пик < 140 mA @ 3 VDC

Время предварительного нагрева

3 минуты*

* Рекомендуется предварительное нагревание более 60 минут перед началом калибровки.

Аналоговое напряжение выхода: 0,4 - 2,0 VDC (отрицательная концентрация выхода: 0,24 - 0,4 V, выход сверх диапазона: 2,0 V - 2,4 V)

Выход цифрового сигнала: уровень TTL

Гарантийный период

18 месяцев*

* Гарантия не распространяется на следующие ситуации: конденсация, проникновение воды, проникновение пыли, падение, удар, сварка, демонтаж, коррозия, использование при чрезмерной температуре, снятие этикетки и т.д.

Окружение применения

Рабочая температура

-40°C до 70°C (метан и углеводородные газы)

от 0°C до 50°C (CO2) *

* Широкая температура среды применения для CO2 (-40°C до 70°C), специальные инструкции должны быть предоставлены при заказе

Рабочая влажность

От 0% до 98% RH (без конденсационной воды) *

* Точность датчика может быть затронута.

Взрывозащитная маркировка: Ex ia I Ma и Ex ia II C T4 Ga двойная сертификация

Уровень защиты: IP65 (с водонепроницаемой фильмой для дыхания, * водонепроницаемая фильма для дыхания может повлиять на T90), водонепроницаемая фильма для дыхания может быть выбрана при заказе

Спецификации:
