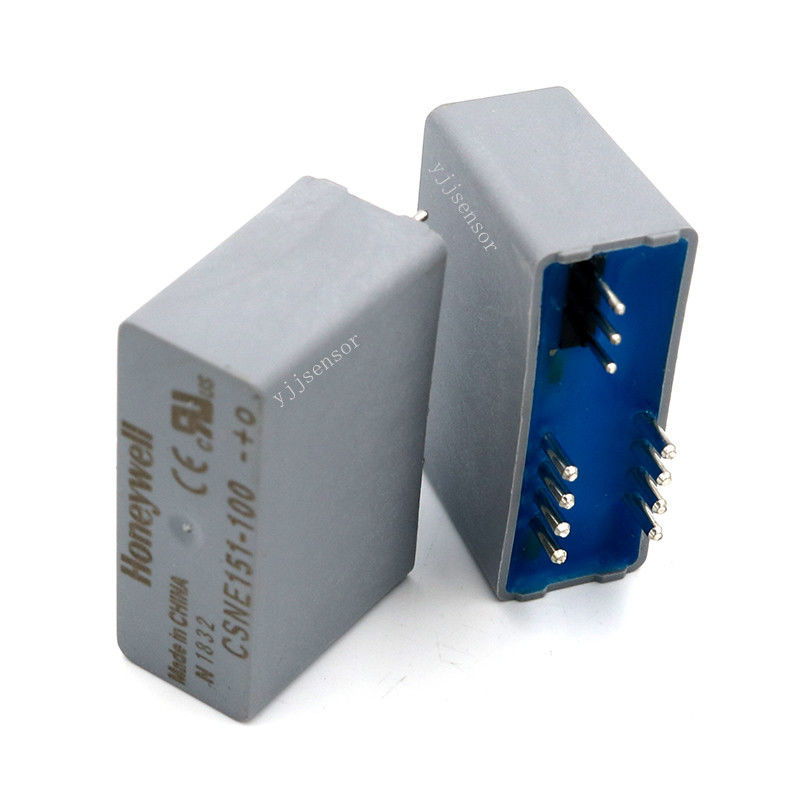

CSNE151-100 Датчик тока с замкнутым контуром для автомобильной электроники и робототехники

CSNE151-100 Датчик тока с закрытым контуром для автомобильного электронного робота

Принцип работы:

Основанный на принципе магнитной компенсации, он принадлежит замкнутому цепочке датчика тока магниторезистивного или эффекта Холла типа.Он постоянно контролирует магнитный поток в ядре датчика до нуля.Течение, необходимое для балансирования нулевого потока, пропорционально первичному течению, протекающему через проводник.отражает первичный ток, уменьшенный на коэффициент поворотов первичной и вторичной обмотки, который может быть преобразован в напряжение через резистор.

Электрические параметры:

• Номинальный ток: 25A.t rms
• Диапазон измерений: 0~±50A.t rms, 0~±90A.t rms.
• Измерение сопротивления: при питании ± 15 В 54360Ω для максимум ± 25 А, 54150Ω для максимум ± 50 А, 5454Ω для максимум ± 90 А.
• Аналоговый выходный ток: 25 мА.
• Счет поворотов: 1-2-3-4:1000.
• Точность: +25°C @25A: 优于 ±0,25% In (лучше, чем ±0,25% номинального тока).
• Напряжение питания: ±12-15 В (±5%).

Точность - Динамические параметры:

• Поток нулевого смещения: @+25°C: 优于 ±0,15mA (лучше ±0,15mA).
• Сдвиг температуры отклоняющего тока: 0 ~ 70°C: 优于 ± 0,6mA (лучше, чем ± 0,6mA).
• Линейность: 优于 ±0,2% (лучше ±0,2%).
• Время ответа: @ 50%: 优于 200ns (лучше 200ns).
• Пропускная способность: постоянное до 200 кГц.
• di/dt Точное отслеживание: ¢50A/μs.

Другие параметры:

• Электрическая изоляция: 50 Гц/1 мин, 5 кВ.
• Диапазон температуры работы: -40°C...+85°C.
• Диапазон температуры хранения: -40°C...+90°C.
• Потребление тока: 12 + выходный ток mA.
• Вторичное внутреннее сопротивление: (+70°C) 66Ω.
• Первичное внутреннее сопротивление: < 1,25 mΩ/оборот.
• Вес: 14 грамм.
• Материал корпуса датчика: PBT с 30% стеклянным волокном (сорт UL94-V0).

Характеристики продукта:

• Высокая точность измерений на основе принципа магнитной компенсации.
• Способен измерять постоянный, переменный или пульсирующий ток с широким применением.
• Электрическая изоляция между первичными/вторичными цепями, обеспечивающая безопасность и предотвращение помех.
• Небольшое нулевое смещение тока и низкий температурный дрейф, сохраняя стабильную производительность в различных температурных условиях.
• Краткое время отклика, позволяющее быстро и точно отслеживать изменения тока для удовлетворения требований измерения для быстро меняющихся токов.

Поля применения:

• Промышленный сектор: текущий мониторинг и контроль оборудования, такого как двигатели, преобразователи частот и сварочные машины для обеспечения нормальной работы и безопасности.
• Автомобильная электроника: используется в системах управления аккумуляторами для электромобилей, системах управления автомобильными двигателями и т. Д., Для мониторинга тока для управления энергией и диагностики неисправностей.
• Коммуникации и сети: Мониторы тока в энергетических системах для обеспечения стабильного питания и эффективного использования энергии для устройств связи.
• Робототехника: применяется в системах привода роботов для точного измерения тока двигателя для точного управления движением робота.
