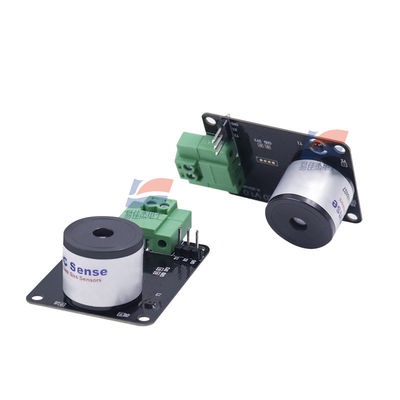

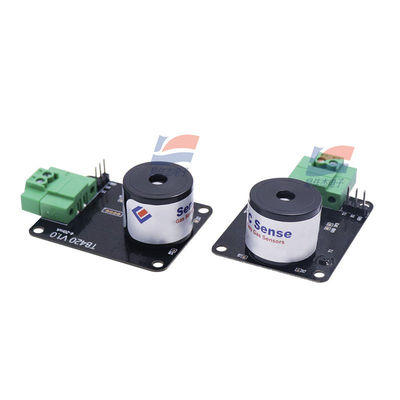

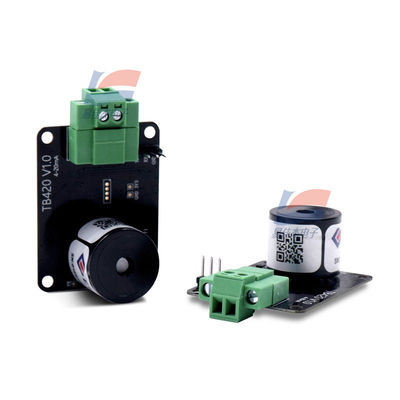

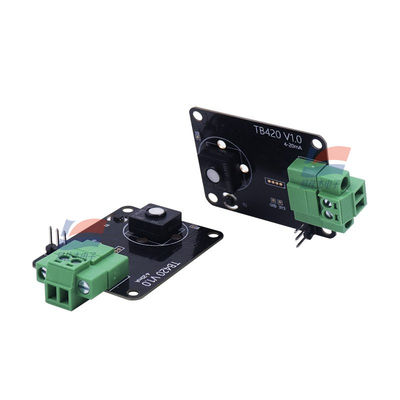

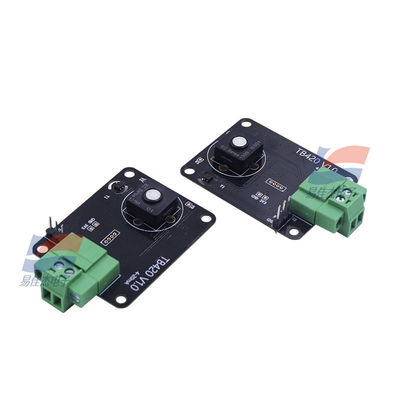

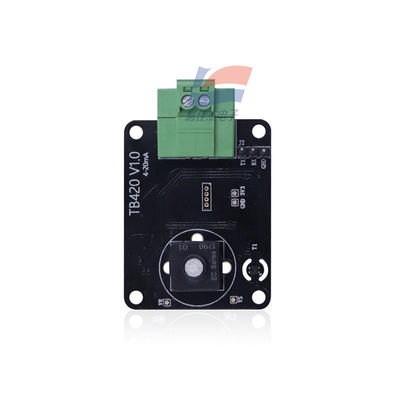

TB420 4-20mA Gas Sensor Module For Gas Detection In Indoor Outdoor Environments

                                                    TB420 4-20 мА Модуль газового датчика

Обзор:

TB420 - это интеллектуальный двухпроводной модуль газового датчика 4-20 мА от немецкого производителя EC Sense. Он использует высоконадежную твердополимерную электрохимическую технологию обнаружения газа и интеллектуальный алгоритм, соответствующий отраслевым стандартам мониторинга безопасности газа.

Технические параметры:

1. Принцип обнаружения: Твердополимерный электрохимический
2. Интерфейс выходного сигнала: Двухпроводной 4-20 мА (преобразуется в 40-200 мВ через внешний резистор)
3. Рабочее напряжение: 9-24 В постоянного тока
4. Потребляемый ток: 3-22 мА при 24 В постоянного тока
5. Потребляемая мощность:<0,6 Вт
6. Максимальное сопротивление контура:<500 Ом при 24 В постоянного тока
7. Защита: Защита от обратной полярности
8. Рабочая температура: от -40°C до +55°C
9. Рабочая влажность: 15-95% относительной влажности (без конденсации)
10. Диапазон давления: Атмосферное давление ±10%
11. Температура хранения: от 0°C до 20°C
12. Размеры (с датчиком): 45x35x11,9 мм
13. Размеры (без датчика): 45x35x11,9 мм
14. Вес (с датчиком): 7,8 г
15. Вес (без датчика): 7,1 г
16. Упаковка: ESD BAG (120x150 мм)

Функциональные особенности:

1. Заводская предварительная калибровка: Калибровка по газу на заводе, данные калибровки хранятся в Flash-памяти. Пользователи могут использовать его напрямую или выполнять вторичную калибровку с помощью программного обеспечения калибровки EC Sense, или калибровать сигналы 4-20 мА напрямую.
2. Мониторинг состояния датчика: Выводит показатели производительности и срока службы датчика, а также сигналы неисправностей. Регулярно предоставляет информацию о состоянии здоровья в реальном времени (нормальная работа, сбой, требуется обслуживание, требуется замена) с целевым газом или без него.
3. Высокая производительность: Быстрый отклик на газ, стабильная нулевая точка без дрейфа, сильная устойчивость к электромагнитным помехам, долговечный газовый датчик с защитой от отравления.
4. Защита окружающей среды: Печатная плата покрыта пылезащитными и коррозионностойкими слоями.
5. Эффективность разработки: Сокращает время разработки приборов для мониторинга газа, снижает затраты и риски на проектирование, ускоряет производственные циклы за счет устранения сложных процессов калибровки газа и повышает надежность и точность приборов.
6. Промышленная совместимость: Стандартный промышленный режим сигнала 4-20 мА обеспечивает быструю интеграцию в системы мониторинга, измерительные приборы, DCS, PLC и т. д.

Области применения:

Подходит для обнаружения газа в помещениях и на открытом воздухе, в том числе:

• Мониторинг безопасности промышленных газов
• Мониторинг качества воздуха
• Мониторинг промышленных технологических газов
• Мониторинг очистки газов в полупроводниковой промышленности
  Предоставляет динамические данные в реальном времени для обнаружения окружающего газа.
