Подробная информация о продукте:
|
Напряжение - питание: | 3V | 24V | Ток - подача (макс.): | 8mA |
---|---|---|---|
Ток - выход (макс.): | 20 мА | Тип вывода: | Открытый сборник |
Операционная температура: | -40 °C до 150 °C (TA) | Пакет изделий поставщика: | SOT23-3 |
Выделить: | Однополюсный датчик YJJ SS341RT,Бесщеточные двигатели Датчик YJJ SS341RT |
Описание продукта:

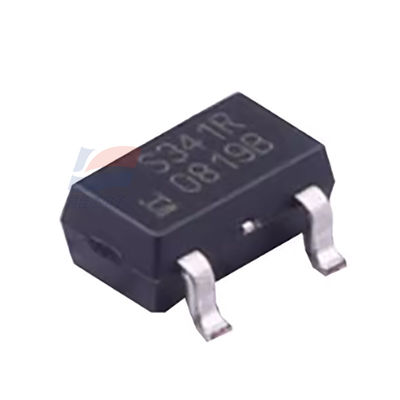

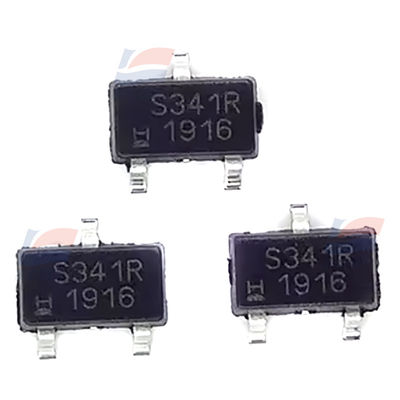

SS341RT Однополярный цифровой датчик Холла SOT23 3-контактный используется в бесщеточных двигателях
Особенности:
Микросхема датчика SS340RT/SS440R представляет собой небольшое и универсальное цифровое устройство Холла, управляемое магнитным полем постоянного магнита или электромагнита. Они предназначены для реагирования на однополярные: север (SS340RT) или юг (SS440R). Эти однополярные микросхемы Холла предлагают три различные магнитные чувствительности.
Для удовлетворения широкого спектра потенциальных применений: • SS341RT и SS441R предлагают самую высокую чувствительность, с типичной рабочей точкой 75 Гс при 25°C[77°F].
SS343RT и SS443R предлагают умеренную чувствительность, с типичной рабочей точкой 135 Гс при 25°C[77°F].
Чувствительность SS349RT и SS449R самая низкая, с типичной рабочей точкой 305 Гс при 25°C[77°F]. Эти датчики поставляются в двух вариантах корпусов: • SS340RT имеет небольшой корпус для поверхностного монтажа SOT-23.
SS440R доступен в корпусе с выводами плоского типа TO-92.
Небольшой размер SS340RT требует меньше места на печатной плате, что позволяет использовать его для более мелких компонентов. Его емкость 3 В постоянного тока может использоваться в низковольтных приложениях для повышения энергоэффективности.

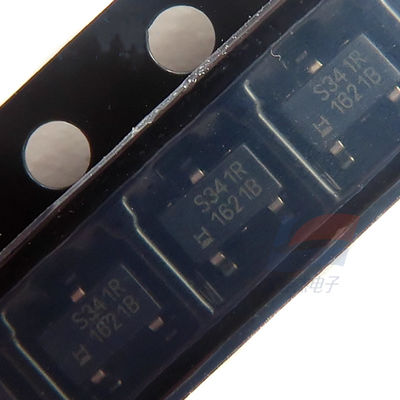

Серия SS340RT предлагает ленты и катушки (3000 на катушку). Серия SS440R доступна в оптовой упаковке (1000 штук в пакете).
Однополярный датчик Холла представляет собой небольшое многоцелевое цифровое устройство Холла, которое может управляться магнитным полем постоянного магнита или электромагнита. Они предназначены для реагирования на однополюсность с севера на юг и имеют высокую, среднюю и низкую магнитную чувствительность. Он имеет встроенную защиту от обратного подключения полярности, которая может защитить устройство от потенциальных повреждений во время установки.
Широкий диапазон температур: от -40 °C до 150 °C
Повышение гибкости прикладной программы
Возможность низкого напряжения 3 В
Надежная конструкция микросхемы с ESD Class 2
Атрибут
Численное значение
Технология Цифровая
Тип установки накладной
Магнитный тип однополярный
Тип корпуса SOT 23
Количество контактов: 3
Номер детали производителя SS341RT
Описание МАГНИТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ОДНОПОЛЯРНЫЙ SOT23-3
Упаковка Digi-Reel?
Серия SS340RT
Функция Однополярный переключатель
Технология Эффект Холла
Поляризация Северный полюс
Диапазон чувствительности: -13,5 мТл срабатывание, -1 мТл отпускание
Условие испытания от -40 ° C до 150 ° C
Напряжение - питание 3 В ~ 24 В
Ток - питание (макс.) 8 мА
Ток - выход (макс.) 20 мА
Тип выхода Открытый коллектор
Особенности -
Рабочая температура: от -40 ° C до 150 ° C (TA)
Тип монтажа Поверхностный монтаж
Корпус устройства поставщика SOT-23-3
Корпус / Корпус TO-236-3, SC-59, SOT-23-3
Технические характеристики:
Диапазон чувствительности | -13,5 мТл срабатывание, -1 мТл отпускание |
Условие испытания | от -40 ° C до 150 ° C |
Напряжение - питание | 3 В ~ 24 В |
Ток - питание (макс.) | 8 мА |
Ток - выход (макс.) | 20 мА |
Рабочая температура | от -40 ° C до 150 ° C (TA) |
