Цифровой датчик температуры и влажности DHT22 для промышленной автоматизации бытовой техники и метеостанций

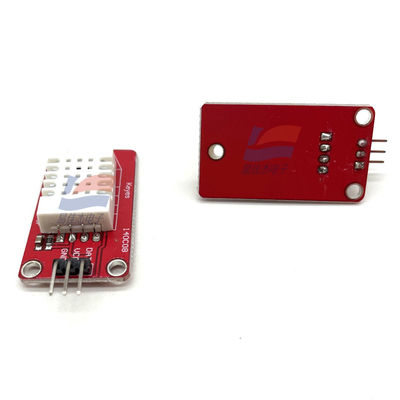

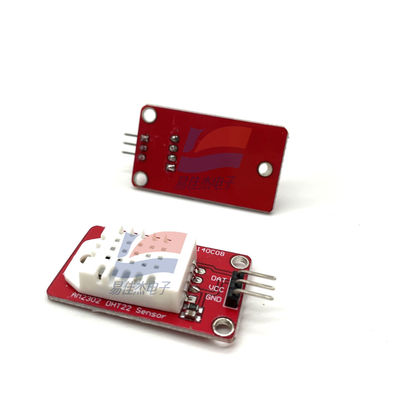

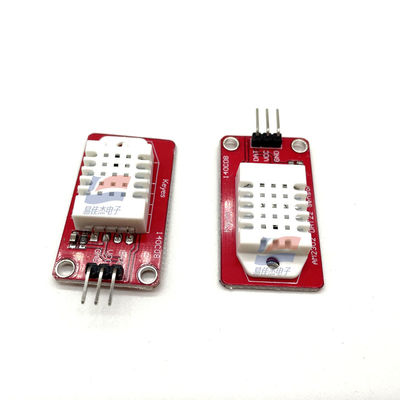

DHT22 цифровой датчик температуры и влажности

Обзор:

DHT22, также известный как AM2302 или RHT03, является калиброванным цифровым датчиком температуры и влажности, который использует стандартный однопроводной интерфейс для обнаружения температуры и влажности окружающей среды.

Особенности:

• Высокая точность:
  • Влажность воздуха: диапазон измерений 0% - 99,9% RH, точность ± 2% RH.
  • Температура: диапазон измерений -40°C - 80°C, точность ±0,5°C.
• Высокая надежность: использует специализированную технологию получения цифровых модулей и технологию определения температуры и влажности для обеспечения высокой надежности и отличной долгосрочной стабильности.
• Низкое энергопотребление: имеет чрезвычайно низкое энергопотребление, подходящее для различных приложений с строгими требованиями к энергии.
• Дальность передачи: расстояние передачи сигнала может достигать более 20 метров.

Электрические характеристики:

• Рабочее напряжение: 3,3V - 5,5V (рекомендуется 5V источника питания).
• Рабочий ток:
  • Во время измерения: 1 - 1,5 мА.
  • В режиме ожидания: 40 - 50μA.
• Выходной сигнал: цифровой сигнал, передаваемый через однопроводной шину.

Физические характеристики:

• Размеры: 27 мм х 59 мм х 13,5 мм.
• Вес: примерно 2,4 грамма (только датчик DHT22).
• Определение пин: обычно 4 пин:
  • VCC (привод питания), DATA (привод данных), NC (привод не подключенный), GND (привод заземления).

Поля применения:

• Вентиляция и кондиционирование воздуха (ВВК): контролирует температуру и влажность помещений, чтобы обеспечить комфортную среду.
• Домашние приборы: такие как умные увлажнители, обезвоживатели, кондиционеры и т. д., автоматически регулирующие рабочие режимы в зависимости от условий окружающей среды.
• Медицинское: контролирует температуру и влажность в больничных палатах, помещениях хранения лекарств и т. д., чтобы обеспечить медицинскую безопасность и качество лекарств.
• Метеорологические станции: как часть оборудования метеорологического мониторинга, собирающие данные о температуре окружающей среды и влажности для прогнозирования погоды и климатических исследований.
• Промышленная автоматизация: контролирует температуру и влажность в производственных мастерских, складах и других промышленных средах для обеспечения стабильности процесса и качества продукции.

Предупреждения:

• При питании от источника питания 3,3 В длина кабеля не должна превышать 1 метра, чтобы избежать ошибок измерения, вызванных падением напряжения линии.
• Скорость отбора проб датчиков не должна превышать 0,5 Гц, т.е. новые данные могут быть получены только раз в 2 секунды.
• Рекомендуемая среда хранения: температура 10°C - 40°C, влажность ниже 60%.
