AM2302 Композитный датчик температуры и влажности для контроля семейной среды для домашних животных / животноводства

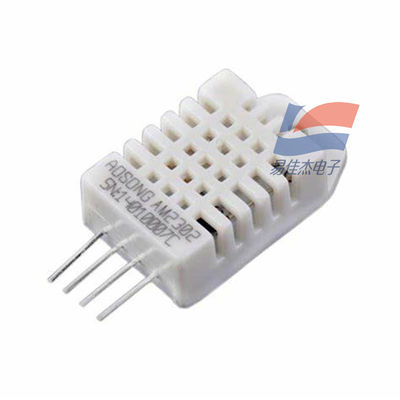

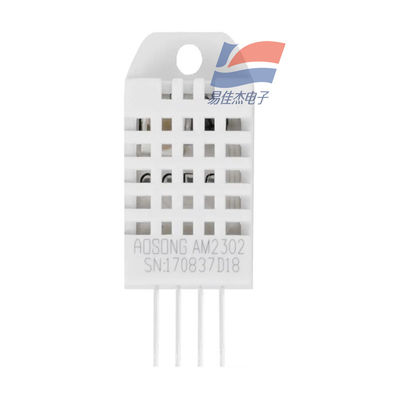

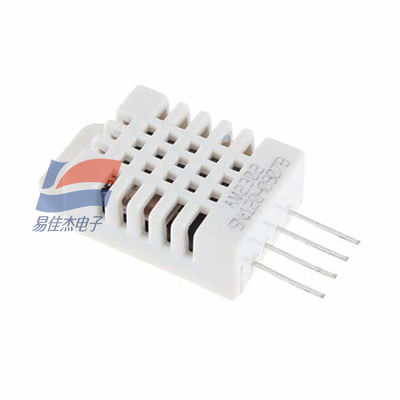

                                           AM2302 Комбинированный датчик температуры и влажности

1. Обзор:

AM2302 - это комбинированный датчик температуры и влажности с калиброванным цифровым выходным сигналом. Он использует специализированную технологию сбора данных цифрового модуля и технологию измерения температуры и влажности, обеспечивая чрезвычайно высокую надежность и отличную долговременную стабильность.

2. Принцип работы:

Датчик состоит из емкостного элемента измерения влажности, высокоточного элемента измерения температуры и высокопроизводительного 8-битного микроконтроллера. Калибровочные коэффициенты хранятся в микроконтроллере в виде программы, которые вызываются при обработке обнаруженных сигналов внутри датчика.

3. Напряжение питания:

3.3 - 6 В

4. Передача сигнала:

• Использует однопроводной последовательный интерфейс с 40-битной передачей данных (MSB first).
• Время связи: Приблизительно 5 мс за цикл.
• Формат данных: 16-битные данные о влажности + 16-битные данные о температуре + 8-битная контрольная сумма.

5. Диапазон измерения и точность:

• Влажность:
  • Диапазон: 0 - 100% относительной влажности
  • Точность: 2 - 5% относительной влажности
• Температура:
  • Диапазон: -40 - 80°C
  • Точность: ±0.5°C

6. Потребляемая мощность:

2.5 мА макс. (во время преобразования, т.е. при запросе данных)

7. Размеры:

• Основной корпус: 27 мм x 59 мм x 13.5 мм
• Длина кабеля: 23 см

8. Время отклика:

• Данные о температуре и влажности, считанные хостом с AM2302, всегда являются предыдущим измеренным значением.
• Когда интервал между двумя измерениями большой, считайте дважды подряд и возьмите второе значение в качестве данных в реальном времени.
• Минимальный интервал между двумя считываниями: 2 секунды.

9. Описание интерфейса:

• Обычно включает в себя вывод питания 3 - 5 В, вывод данных и вывод заземления.
• Несмотря на то, что для передачи данных используется один провод, он несовместим с шиной Dallas 1-wire.
• Для нескольких датчиков каждый должен иметь свой независимый вывод данных.
• Датчик внутренне имеет подтягивающий резистор 5.1 кОм, соединяющий VCC и вывод данных, поэтому внешние подтягивающие резисторы обычно не требуются.
