AD590JH Двухконечный интегральный цепный датчик температуры высокая точность калибровки и электрическое сопротивление

Большие изображения : AD590JH Двухконечный интегральный цепный датчик температуры высокая точность калибровки и электрическое сопротивление

Подробная информация о продукте:

Место происхождения:	США
Номер модели:	AD590JH

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Подлежит обсуждению

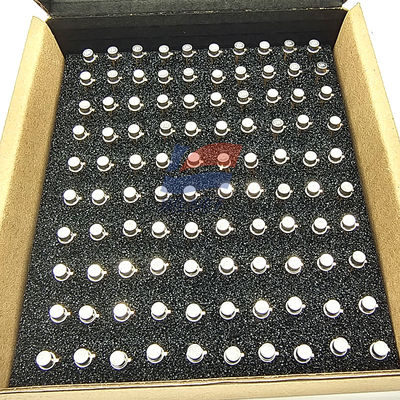

Упаковывая детали:	Бумажная коробка
Время доставки:	3-5 рабочих дней
Условия оплаты:	Аккредитив, Документы против акцепта, Документы против платежа, Банковский перевод, Western Union, M
Поставка способности:	5000 штук

контакт

AD590JH Двухконечный интегральный цепный датчик температуры высокая точность калибровки и электрическое сопротивление

описание

Ряд подачи напряжения:	4V ~ 30V	Диапазон температур измерения:	-55°C ~ +150°C
Точность калибровки:	± 5,0°C (при 25°C)	Аккаж Тип:	Пакет для металлических банок TO-52
Тип установки:	Через дыру	Размеры (L × W × H):	50,84 мм × 5,84 мм × 3,81 мм
Выделить:	Датчик температуры электрического сопротивления , датчик температуры интегральной цепи , Датчик температуры AD590JH

AD590JH Двухконтактный интегральный датчик температуры

1. Основной принцип:

AD590JH выдает ток, пропорциональный абсолютной температуре. В диапазоне напряжения питания от 4 В до 30 В он действует как регулятор постоянного тока с высоким импедансом и коэффициентом регулирования 1 мкА/К. Тонкопленочные резисторы на кристалле лазерно подстраиваются для выдачи 298,2 мкА при 298,2 К (25°C).

2. Основные характеристики:

Широкий диапазон рабочих температур: Он может нормально работать от -55°C до +150°C.
Умеренная точность калибровки: Как относительно менее точная модель в серии AD590, ее точность калибровки составляет ±5,0°C, что все еще подходит для многих сценариев измерения температуры общего назначения.
Отличная линейность: Поддерживает хорошую линейность во всем диапазоне измерений, обеспечивая точность и стабильность результатов измерений.
Широкий диапазон напряжения питания: Работает с широким диапазоном напряжения питания от 4 В до 30 В, адаптируясь к различным условиям питания.
Выходной токовый сигнал: Высокоимпедансный токовый выход нечувствителен к падениям напряжения на длинных проводах, что делает его подходящим для удаленного обнаружения и упрощает реализацию мультиплексирования.
Электрическая прочность: Может выдерживать до 44 В прямого напряжения и 20 В обратного напряжения. Аномалии питания или переполюсовка выводов обычно не повреждают устройство.

3. Тип корпуса:

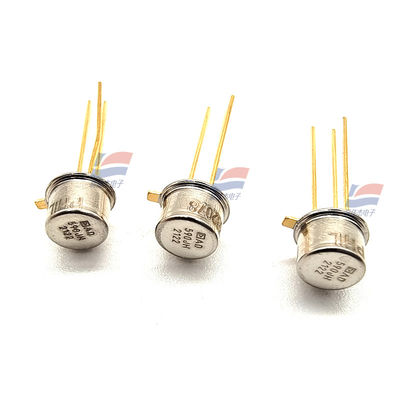

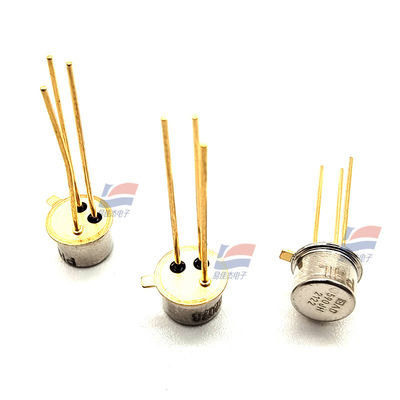

Он использует 3-контактный металлический корпус TO-52, который обеспечивает хорошие электрические характеристики и механическую стабильность, подходит для установки на различные печатные платы. Тип установки - сквозной монтаж.

4. Размеры:

Длина: 5,84 мм
Ширина: 5,84 мм
Высота: 3,81 мм

5. Области применения:

Подходит для любого применения измерения температуры ниже 150°C, где в настоящее время используются традиционные электрические датчики температуры, такие как:

Температурная компенсация или калибровка для дискретных компонентов
Смещение, пропорциональное абсолютной температуре
Измерение расхода
Обнаружение уровня жидкости
Измерение скорости ветра

Категория параметра	Конкретные параметры
Модель продукта	AD590JH
Производитель	Analog Devices (ADI)
Тип датчика	Интегральный датчик температуры (токовый выход)
Принцип работы	Выходной ток пропорционален абсолютной температуре (1 мкА/К)
Основные параметры
- Диапазон напряжения питания	4 В ~ 30 В
- Диапазон измеряемых температур	-55℃ ~ +150℃
- Точность калибровки	±5,0℃ (при 25℃)
- Линейность	Хорошая линейность во всем диапазоне измерений
- Выходные характеристики	Высокоимпедансный токовый выход (298,2 мкА при 25℃)
- Температурный коэффициент	1 мкА/К (пропорционально абсолютной температуре)
Электрические характеристики
- Выдерживаемое прямое напряжение	44 В (максимум)
- Выдерживаемое обратное напряжение	20 В (максимум)
- Выходное сопротивление	Высокое сопротивление (подходит для передачи по длинным линиям)
Корпус и размеры
- Тип корпуса	3-контактный металлический корпус TO-52
- Тип монтажа	Сквозное отверстие
- Размеры (Д×Ш×В)	5,84 мм × 5,84 мм × 3,81 мм
Сценарии применения	Температурная компенсация, смещение по абсолютной температуре, измерение расхода/уровня жидкости/скорости ветра, обнаружение температуры дискретных компонентов и т. д.
Типовая схема применения	Требуется резистор для преобразования напряжения (например, резистор 10 кОм преобразует 1 мкА/К в 10 мВ/К)
Примечания	Цены варьируются в зависимости от платформы закупок и количества; параметры схемы следует разрабатывать в соответствии с сценариями при использовании.
