YJJ SS543GT SS543AT Однополярные датчики Холла используются в бесщеточных двигателях постоянного тока

Описание продукта:

Однополярные датчики Холла SS543GT и SS543AT используются в бесщеточных двигателях постоянного тока

Особенности:

Цифровой датчик положения Холла SS543GT SS543AT, однополярный, средний гауссиан, SOT-89B, карманная лента, 1000 штук в рулоне.

Цифровой датчик положения Холла Honeywell SS543AT представляет собой небольшое многофункциональное цифровое устройство Холла, управляемое магнитным полем постоянного магнита или электромагнита, предназначенное для реагирования на чередующиеся северный и южный полюса или только на южный полюс. Они обладают биполярными, защелкивающимися или однополярными магнитными свойствами. Встроенный регулятор напряжения может стабильно работать в диапазоне напряжения питания от 3,8 В постоянного тока до 30 В постоянного тока. Эти датчики могут непрерывно обеспечивать выход поглощения 20 мА и могут быть переработаны до 50 мА максимум. Функция 3,8 В позволяет использовать их во многих потенциальных низковольтных приложениях. Цифровой выход с открытым коллектором типа поглощения можно легко подключить к различным электронным схемам. Все каталоги могут работать при температурах до 150°C [302°F]. Для гибкости проектирования

Серия SS400: Плоский тип TO-92:

SS4XX: Прямой стандартный вывод, оптом

SS4XX-L: Прямой длинный вывод, оптом

SS4XX-T2: Формованный вывод, лента с кассетой

SS4XX-T3: Прямой стандартный вывод, лента с кассетой

SS4XX-S: Поверхностный монтаж, оптом

SS4XX-SP: Поверхностный монтаж, карманная лента и катушки

Серия SS500: SOT-89B, карманная лента и катушки

Технические характеристики

Название серии: SS500

Тип магнитного привода однополярный

Максимальное выходное напряжение составляет 0,4 В постоянного тока

Выходной ток составляет 20 миллиампер

Тип выхода: поглощение

Температура хранения: от -50°C до 150°C [от -58°F до 302°F]

Точка срабатывания 75 минут (25℃)

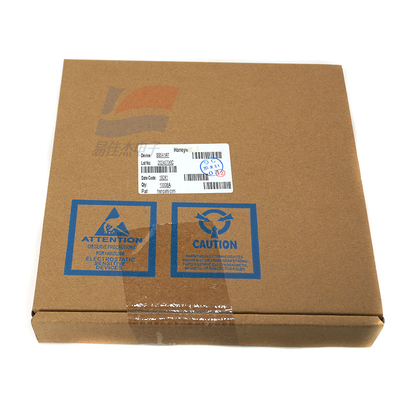

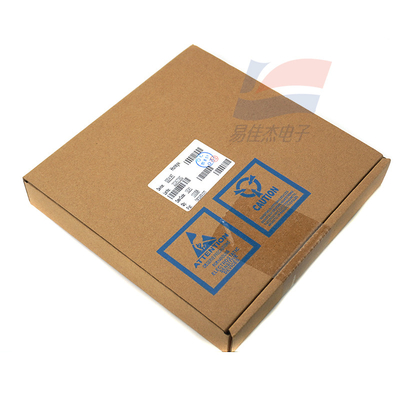

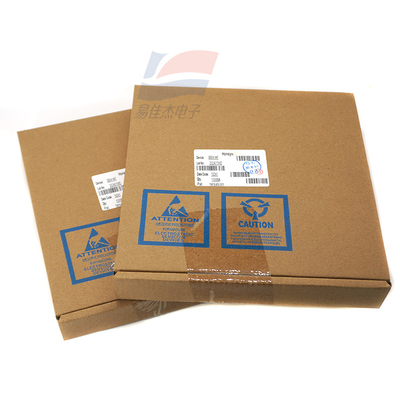

Тип упаковки SOT-89B, карманная лента и катушки, 1000 штук в рулоне

Время переключения уменьшено (на 90% до 10%) до 1,5μs

Категория продукта: Цифровой датчик положения Холла

Напряжение питания варьируется от 3,8 В постоянного тока до 30 В постоянного тока

Максимальный ток питания составляет 10,0 мА

Максимальный ток утечки составляет 10μA

Рабочая температура: от -40°C до 150°C [от -40°F до 302°F]

Максимальная рабочая точка составляет 180 G (при 25℃)

Дифференциал 25 минут (25℃)

Время переключения увеличивается (от 10% до 90%) до 1,5μs

Доступность по всему миру

Функция продукта

Конструкция четырехполюсного датчика Холла может максимально минимизировать механическое напряжение

Температурно-компенсированные магнитные компоненты могут обеспечивать стабильную работу в широком диапазоне температур от -40°C до 150°C [от -40°F до 302°F]

Широкий диапазон включающих напряжений питания, от 3,8 В постоянного тока до 30 В постоянного тока, с гибкостью применения

Цифровой выход с открытым стоком коллектора, удобный для подключения к различным распространенным электронным схемам

Версия с высокой чувствительностью может использоваться в потенциальных приложениях, требующих высокой точности или широких зазоров

Биполярный, заблокированный или однополярный магнетизм

Применение

Промышленность

Определение скорости и частоты вращения

Тахометр, счетчик пикапа

Датчик потока

Коммутация бесщеточного двигателя постоянного тока

Управление двигателем и вентилятором

Управление роботом

Транспорт:

Определение скорости и об/мин (оборотов в минуту)

Тахометр, счетчик пикапа

Управление двигателем и вентилятором

Электрический стеклоподъемник

Верхнее положение кабриолета

Медицинское обслуживание

Сборка двигателя

Контроль дозирования лекарств

Технические характеристики:
