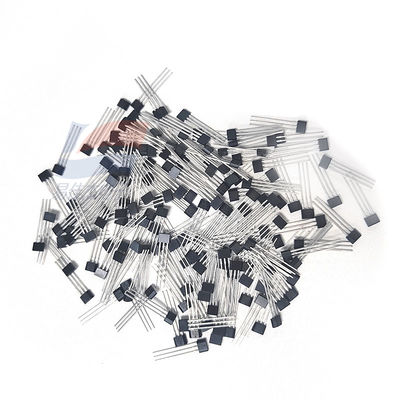

Линейный датчик Холла YJJ SS496B в корпусе TO92 для промышленного определения положения

Описание продукта:

YJJ SS496B Линейный магнитный датчик Холла TO92 для промышленного обнаружения положения

Функции:

Недорогие миниатюрные пропорциональные линейные датчики Холла серии SS496B; Поверхностный монтаж

Датчик MRL (миниатюрный пропорциональный линейный датчик) серии SS496B представляет собой многофункциональное линейное устройство на эффекте Холла, которое может управляться магнитным полем постоянного магнита или электромагнита. Пропорциональное выходное напряжение устанавливается напряжением источника питания. Она изменяется пропорционально напряженности магнитного поля. Интегральные схемы обеспечивают более высокую температурную стабильность и чувствительность. Тонкопленочный резистор на чипе, настроенный лазером, обеспечивает высокую точность (от нуля до 3%, чувствительность до 3%) и температурную компенсацию. Положительный температурный коэффициент чувствительности (обычно +0,02%/С) компенсирует отрицательный температурный коэффициент недорогого магнита.

Датчики серии SS496B обеспечивают экономичное измерение MRL и имеют несколько более высокие характеристики, чем продукты SS490. SS490B имеет типичный непрерывный входной или выходной ток 1,5 мА и работает при токе питания 7 мА при напряжении 5,0 В при 25 ° C для достижения предсказуемых характеристик во всем диапазоне температур. Датчики серии SS490B имеют допуски на нулевое положение и чувствительность, которые изменяются в зависимости от температуры.

Название серии: SS490

Режим магнитного привода линейный

Выходное напряжение: от 0,2 В до VS-типичное 0,2 В, от 0,4 В до Vs-0,4 В (минимальное значение)

Минимальное поглощение выходного тока составляет 0,6 мА, обычно 1,5 мА, когда Vs > 4,5 В.

Максимальный ток утечки 10 мкА.

Рабочая температура: от -40°C до 150°C [от -40°F до 302°F]

Тип упаковки: Тип ТО-92 плоский плоский стандартный стержень, россыпью, по 1000 штук в пакете.

Время переключения увеличивается (от 10% до 90%) до 1,5 мкс.

Минимальная чувствительность — 2,300, типовая — 2,500, максимальная — 2,700 милливольт на грамм.

Категория продукта: ИС линейного датчика Холла

Напряжение источника питания варьируется от 4,5 В до 10,5 В.

Ток источника питания составляет 7,0 мА (типовое значение) при 5 В постоянного тока.

Минимальный выходной ток источника составляет 1 мА, обычно 1,5 мА, если Vs > 4,5 В.

Тип выхода: снижение или покупка.

Температура хранения: от -40°C до 165°C [от -40°F до 329°F]

Время отклика составляет 3 микросекунды.

Время переключения уменьшается (от 90% до 10%) до 1,5 мкс.

Доступность по всему миру

Особенности продукта

Линейный выход и гибкая схема

Конструкция микросхемы с четырьмя залами сводит к минимуму влияние механического напряжения.

Реагировать на положительный или отрицательный Гаусс

Он использует энергоэффективность 7 мА при 5 В постоянного тока.

Однократное поглощение тока или выходной ток

Работа в режиме Rail-to-Rail может обеспечить больше доступных сигналов, тем самым обеспечивая более высокую точность.

Магнетизм с температурной компенсацией помогает обеспечить стабильную работу в широком диапазоне температур от -40°C до 150°C [от -40°F до 302°F].

Область применения

Промышленность

Базовая индукция тока, используемая для мониторинга и обнаружения нагрузки двигателя.

Датчики магнитного поля с защитой от несанкционированного доступа в интеллектуальных удаленных счетчиках коммунальных услуг

Управление насосами в тяжелой технике и бытовой технике

Простая индукция линейного или углового смещения

Датчик положения руля/дросселя в электрических велосипедах и самокатах

Индукция тока в электроприборах

Триггеры регулировки скорости в инструментах и ​​оборудовании

Считывание магнитных кодов в сейфах, системах безопасности и системах контроля доступа в здания.

Медицина: определение положения в инфузионных насосах

Технические характеристики:
