YJJ SS551AT SS351AT SS451A Full-Range Hall Effect Digital Position Sensor Ics Тип упаковки SOT-89B

Описание продукта:

Цифровые датчики Холла SS551AT, SS351AT, SS451A для определения положения, полный диапазон

Особенности:

Цифровой датчик Холла SS551AT, полный диапазон полярности, низкая чувствительность, корпус SOT-89B, 1000 шт. в ленте и катушке.

Серия низкостоимостных биполярных датчиков Холла SS551AT выполнена в корпусе для поверхностного монтажа и оснащена термостабилизированными интегральными схемами в полном диапазоне температур. Биполярные магнитные отклики чередуются между северным и южным полюсами.

Встроенный стабилизатор напряжения обеспечивает очень стабильную работу в диапазоне напряжения питания от 4,5 В постоянного тока до 24 В постоянного тока. Внутренняя схема предотвращает повреждение датчика и исключает неожиданное изменение полярности напряжения питания. Низкостоимостные биполярные датчики Холла серии SS50AT представляют собой небольшие многофункциональные цифровые датчики Холла, работающие от магнитных полей постоянных или электромагнитов. Выходное напряжение с открытым коллектором легко подключается к различным электронным схемам.

Примечание: Интегральные схемы обеспечивают превосходную температурную стабильность и точность в прочных конструкциях. Диапазон рабочих температур этих цифровых датчиков Холла составляет от -40°C до 125°C (от -40°F до 257°F), что делает их пригодными для коммерческих, потребительских и промышленных сред.

Технические характеристики

Названия серий: SS351AT, SS451A, SS551AT

Тип магнитного привода: всеполюсный

Максимальное выходное напряжение: 0,4 В постоянного тока

Выходной ток: 20 миллиампер

Тип выхода: сток

Температура хранения: от -40°C до 150°C (от -40°F до 302°F)

Точка срабатывания: -40 Гс (типичное значение) (от -40°C до 150°C)

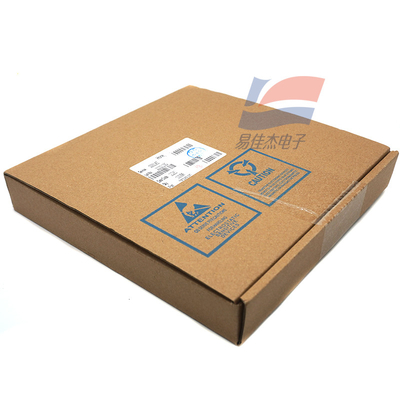

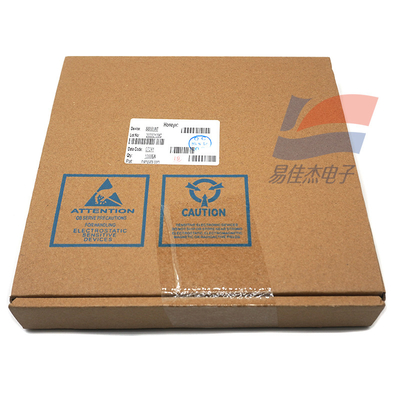

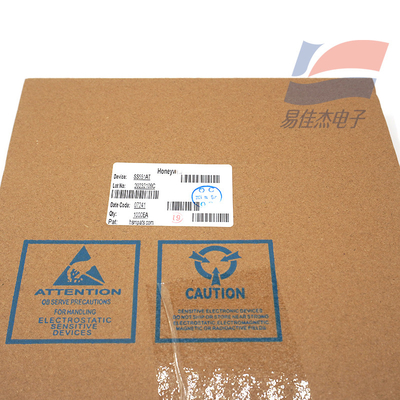

Тип корпуса: SOT-89B, лента и катушка, 1000 шт. на катушку

Время переключения (от 90% до 10%) до 1,5 мкс

Категория продукта: Цифровой датчик Холла для определения положения

Напряжение питания: от 3 В постоянного тока до 24 В постоянного тока (от -40°C до 150°C)

Типичное значение тока питания: 3,5 мА (при 25°C, 3 В постоянного тока)

Максимальный ток утечки: 10 мкА

Рабочая температура: от -40°C до 150°C (от -40°F до 302°F)

Точка срабатывания: 85 Гс (типичное значение) (от -40°C до 150°C)

Дифференциал: 35 Гс (типичное значение) (от -40°C до 150°C)

Время переключения (от 10% до 90%) до 1,5 мкс

Доступность: по всему миру

Функция продукта

Микроструктура: пластиковый корпус SOT-89B, ленты и катушки для автоматической сборки

При энергоэффективности всего 4,5 В постоянного тока максимальное энергопотребление составляет всего 5 мА

Цифровой выход с поглощением тока

Биполярные магнитные элементы для применения с кольцевыми магнитами

Высокая выходная токовая способность (20 мА)

Высокая скорость: диапазон рабочих частот от 0 кГц до более 100 кГц

Широкий температурный диапазон: от -40°C до 125°C (от -40°F до 257°F)

Встроенная защита от обратной полярности

Применение

Датчики скорости и оборотов в минуту

Коммутация бесщеточных двигателей постоянного тока

Управление двигателями и вентиляторами

Магнитное кодирование

Тахометр, счетчик

Скорость оптических дисков, датчики вращения ленты

Датчики расхода

Спецификации:
