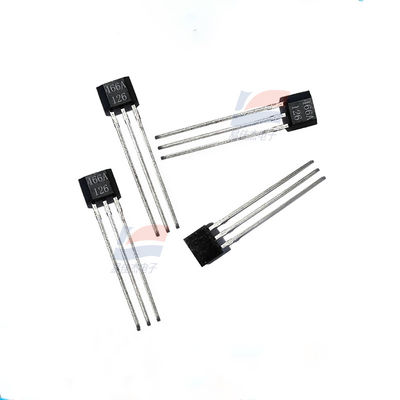

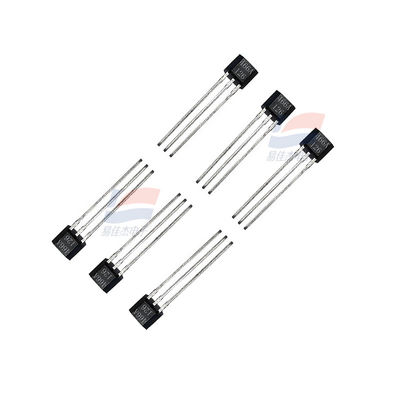

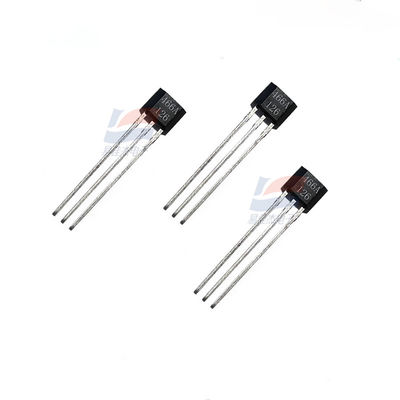

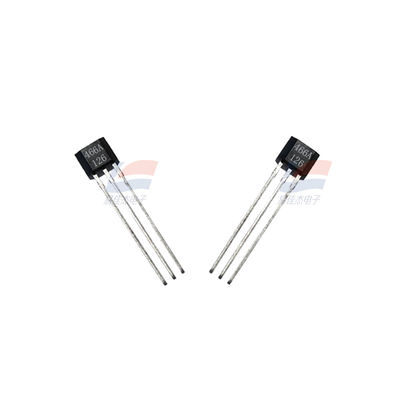

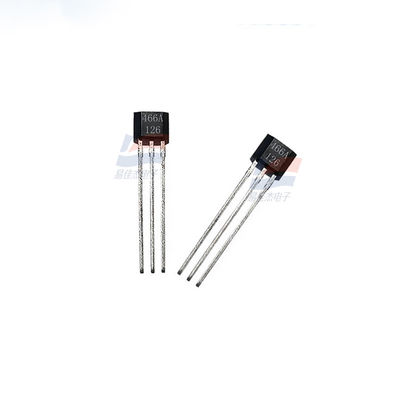

YJJ SS466A Биполярный защелкивающий датчик Холла для обнаружения управления двигателем с высокой точкой срабатывания, аналоговый выход, диапазон чувствительности от 60 Г до 200 Г

Описание продукта:

SS466A Биполярная защелка Hall IC Высокая точка срабатывания Обнаружение управления двигателем

Особенности:

Интегральные схемы датчиков положения с фиксацией серий SS400 и SS500 представляют собой однополярные цифровые интегральные схемы датчиков Холла с низкой, средней и высокой напряженностью магнитного поля. Плоский корпус TO-92, корпус SOT-89B. Интегральная схема датчика с цифровым выходом поглощения тока SS400 представляет собой небольшую цифровую интегральную схему датчика Холла общего назначения. Она работает за счет магнитного поля, создаваемого постоянным магнитом или электромагнитом, и используется для реагирования на чередующиеся северный и южный магнитные полюса или только на южный магнитный полюс. Для выбора доступны биполярные защелкивающиеся магниты и однополярные магниты.

Функция регулировки ширины запрещенной зоны помогает обеспечить стабильную работу в диапазоне напряжения питания от 3,8 В постоянного тока до 30 В постоянного тока. Эти датчики могут обеспечивать непрерывный выходной ток 20 мА и могут циклически работать при токе до 50 мА. Его способность работать при напряжении 3,8 В может использоваться во многих потенциальных низковольтных приложениях.

Цифровой выход поглощения тока с открытым коллектором можно легко подключить и использовать с различными электронными схемами.

Чтобы обеспечить надежную продукцию и поддерживать стабильное качество, серия SS400 была протестирована при температуре 25°C [75°F] и 125°C [257°F]. Все каталожные продукты этой серии могут работать при температуре 150°C [302°F].

Для обеспечения гибкости проектирования предусмотрены следующие контакты и варианты упаковки:

Прямые контакты, длиной 14,99 мм [0,59 дюйма], упакованы навалом или в рулонные коробки

Прямые контакты, длиной 18,7 мм [0,735 дюйма], навальная упаковка

Формованные контакты, длиной 14,99 мм [0,59 дюйма], упакованы навалом или в рулонные коробки

Потенциальное применение

Отрасль

Высокочастотное измерение расхода в системах отопления, вентиляции и кондиционирования воздуха, счетчиках воды, счетчиках топлива и газовых счетчиках

Защита от несанкционированного доступа в счетчиках воды, электросчетчиках и газовых счетчиках

Обнаружение уровня жидкости

Измерение скорости двигателя

Определение положения в цилиндре

Магниторезистивный (MR) датчик Honeywell является самым чувствительным твердотельным магнитным датчиком слабого магнитного поля на рынке, который можно использовать для измерения направления и величины магнитного поля от 70 мГ (7 нТ) до 6 Г (0,6 мТ). Магниторезистивный датчик Honeywell может определять изменения магнитного поля Земли, вызванные наличием ферромагнитных объектов или положением ферромагнитных объектов в магнитном поле Земли. Высокая пропускная способность может использоваться для обнаружения быстро движущихся транспортных средств и других объектов, содержащих железо. Эти датчики имеют бесконтактную конструкцию, и рабочее расстояние зависит от измеряемой ферромагнитной массы.

Серия магнитных датчиков Холла Honeywell играет важную роль в различных областях, таких как промышленная автоматизация, автомобильная электроника и медицинское оборудование. Ниже представлен подробный обзор этой серии продуктов:

I. Обзор серии продуктов

Являясь лидером в области сенсорных технологий, серия магнитных датчиков Холла Honeywell использует передовой принцип эффекта Холла, определяя такие параметры, как положение, скорость и направление объекта, измеряя изменения магнитного поля. Эти датчики отличаются высокой точностью, высокой чувствительностью, низким энергопотреблением и стабильной надежностью и способны удовлетворить потребности различных сложных сценариев применения.

II. Основные характеристики

Высокоточное измерение

Магнитные датчики Холла Honeywell могут точно измерять изменения магнитного поля, тем самым обеспечивая точное обнаружение положения объектов. Эта характеристика высокоточного измерения дает датчику значительное преимущество в системах позиционирования, навигации и управления в промышленной автоматизации.

Технические характеристики:
