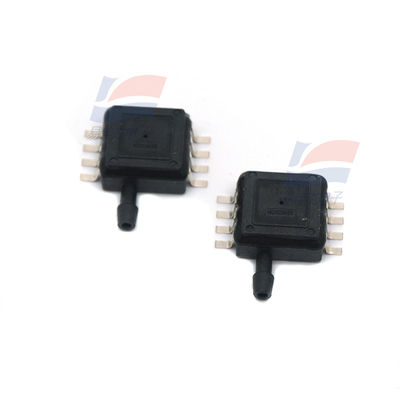

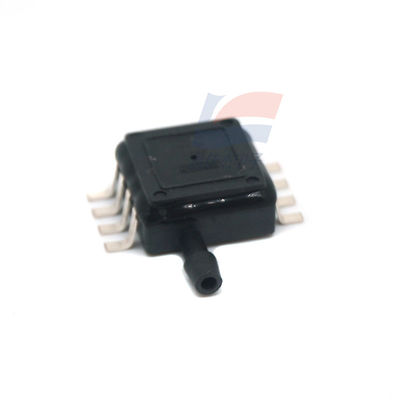

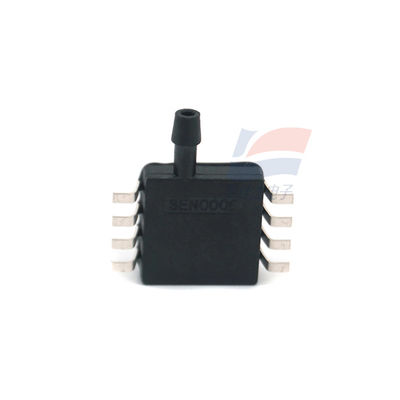

YJJ XGZP194-10kPa датчик давления mV выходной боковой горизонтальной двойной воздухозаборной стиральной машины

Описание продукта:

Датчик давления XGZP194-10kPa с выходом мВ, боковой горизонтальный двойной воздухозаборник, стиральная машина

Особенности:

Диапазон измерения: от 0 кПа до 10, 50, 100, 200

Технология MEMS

Тип измеряемого давления: избыточное давление

Аналоговый калиброванный выходной сигнал

Хорошая взаимозаменяемость, подключи и работай

Различные диапазоны давления и выходы могут быть настроены

Область применения

Гемостатические устройства, аппараты ИВЛ, кислородные концентраторы, мониторы и другие медицинские области; массажеры, массажные кресла, воздушные матрасы и другие области спортивного и фитнес-оборудования; умная противопожарная защита, умный дом и другие области Интернета вещей; манометры, пневматические компоненты и другие области промышленного контроля

Конструктивные характеристики

Чувствительный к давлению чип: кремниевый материал

Провод: золотой провод

Материал корпуса: материал PPS, FR4

Допустимая перегрузка: 2 раза от полной шкалы

Датчик давления XGZP194 применим в таких областях, как биомедицина, промышленный контроль и Интернет вещей. Его основным компонентом является устройство MEMS

Кремниевые пьезорезистивные чувствительные к давлению чипы, обработанные по технологии. Этот чувствительный к давлению чип состоит из эластичной мембраны и четырех резисторов, интегрированных на мембране.

Четыре варистора образуют структуру моста Уитстона. Когда давление воздействует на эластичную мембрану, мост генерирует линию, которая соответствует приложенному давлению

Выходной сигнал напряжения с пропорциональной зависимостью. Встроенная схема откалибровала параметры датчика, такие как выход в нулевой точке, выход полной шкалы и температурный дрейф

И компенсация предусмотрены для генерации высокоточного стандартного выходного сигнала напряжения с напряжением питания в качестве эталона.

Датчик давления XGZP194 упакован в стандартную DIP-форму, что удобно для установки пользователями. Конструкция воздухозаборного сопла с крючком может

Предотвратить падение нагнетательного устройства из-за чрезмерного давления.

Измеряемая среда датчика давления XGZP194 ограничена некоррозионными газами, такими как воздух. Для давлений, отличных от некоррозионных газов

Для сред, пожалуйста, не стесняйтесь обращаться.

"Конструктивные характеристики"

Чувствительный к давлению чип: кремниевый материал

Провод: золотой провод

Материал корпуса: материал PPS

Допустимая перегрузка: 3 раза от полной шкалы (диапазон давления ≤50 кПа)

2 раза от полной шкалы (50 кПа< диапазон давления ≤200 кПа)

Xgzp194_specification Sheet _Chinese _V1.3

Одна пятая

Совершенство раскрывается под давлением

Xgzp194_specification Sheet _Chinese _V1.3 2/5

Измеряемая среда: воздух

Температура среды: (25±1) ℃

Температура окружающей среды: (25±1) ℃

Вибрация: 0,1 г (1 м/с ²) Макс

Влажность: (50%±10%) относительной влажности

Источник питания: (10±0,005) В постоянного тока

Он используется только в качестве эталонного условия испытаний для следующих основных параметров

Технические характеристики:
