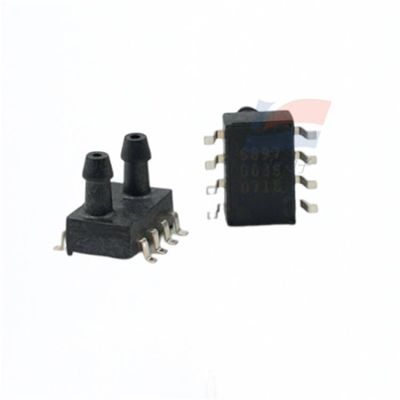

Датчик давления YJJ XGZP193-200 кПа откалиброван с использованием температурно-компенсированного бокового воздухозаборного сопла

Описание продукта:

Датчик измерения давления XGZP193-200kPa был калиброван с помощью боковой воздухозаборной сопла с компенсацией температуры

Особенности:

Диапазон измерений: от 0 до 100 кПа... 700 кПа

Технология MEMS

Форма абсолютного давления

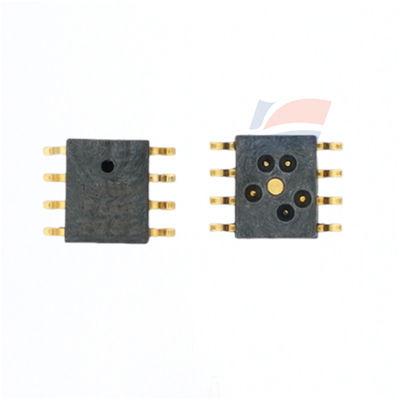

Форма упаковки SOP, обработка наполнителем клеем

Подходит для не коррозионных и непроводящих газов или жидкостей

Диапазон температуры работы: от 30°C до +100°C

Небольшие размеры

Электрическая производительность

Источник питания: ≤15VDC или ≤3,0mA DC

Импеданс ввода: от 4 до 6 ккк

Импеданс выхода: от 4 до 6 ккк

Сопротивление изоляции: 100 м · 100 ВДС

Допустимая перегрузка:1.5 раз полная шкала

Давление взрыва: ≥2 раз полного масштаба

Датчик давления XGZP193 применяется в таких областях, как биомедицина, промышленное управление и Интернет вещей.

Силиконовые пиезорезистивные чипы, чувствительные к давлению, обрабатываемые технологией.

Когда давление действует на эластичную мембрану, мост создает линию, которая соответствует наложенному давлению

Встроенная схема калибровала параметры датчика, такие как выход нулевой точки, выход полного масштаба и температурный дрейф

И компенсация обеспечивается для генерации высокоточного стандартного выходного сигнала напряжения с напряжением питания в качестве отсчета.

Датчик давления XGZP193 упакован в стандартном DIP плагин, который удобен для пользователей для установки.

Предотвратить падение устройства давления из-за чрезмерного давления.

Средство измерения датчика давления XGZP193 ограничено не коррозионными газами, такими как воздух.

Для СМИ, пожалуйста, не стесняйтесь спрашивать.

"Структурные характеристики"

Чувствительный к давлению чип: Кремниевый материал

Свинцовая проволока: Золотая проволока

Материал оболочки: материал ППС

Допустимая перегрузка: в 3 раза больше масштаба (диапазон давления ≤ 50 кПа)

2 раза по полной шкале (50kPa< диапазон давления ≤200 kpa)

Xgzp193_Спецификационный лист _Китайский _V1.3

Пятая часть

Совершенство проявляется под давлением

Xgzp192_Спецификационный лист _Китайский _V1.3 2/5

Средство измерения: воздух

Средняя температура: (25±1) °C

Температура окружающей среды: (25±1) °C

Вибрация: 0,1g ((1m/s 2) Максимальная

Влажность воздуха: (50%±10%) RH

Силовое питание: (10±0,005) VDC

Он используется только в качестве условия испытания эталонного показателя для следующих основных параметров:

Спецификации:
