YJJ XGZP192 датчик давления с диапазоном давления от 0 до 10, 50, 100 и 200 кПа используется в области Интернета вещей, таких как умный дом

Описание продукта:

Датчик давления XGZP192 с диапазоном давления от 0 до 10, 50, 100 и 200 кПа используется в таких областях Интернета вещей, как умный дом

Особенности:

Диапазон измерения 0-10, 50, 100 и 200 кПа

Технология MEMS

Тип манометрического давления

Стандартный аналоговый выходной сигнал

Температурная компенсация

Воздушный штуцер оснащен анти-разъединительной структурой

Различные диапазоны давления и выходы могут быть настроены

"Область применения"

Гемостатические устройства, аппараты ИВЛ, кислородные генераторы, мониторы и другие медицинские области

Область спортивного и фитнес-оборудования, такого как массажеры, массажные кресла и воздушные матрасы

Области Интернета вещей, такие как умная противопожарная защита и умный дом

Манометры, пневматические компоненты и другие области промышленного контроля

Обзор продукта

Датчик давления XGZP192 применим в таких областях, как биомедицина, промышленный контроль и Интернет вещей. Его основным компонентом является устройство MEMS

Кремниевые пьезорезистивные чувствительные к давлению чипы, обработанные по технологии. Этот чувствительный к давлению чип состоит из эластичной мембраны и четырех резисторов, интегрированных на мембране.

Четыре варистора образуют структуру моста Уитстона. Когда давление воздействует на эластичную мембрану, мост генерирует линию, которая соответствует приложенному давлению

Выходной сигнал напряжения с пропорциональной зависимостью. Встроенная схема откалибровала параметры датчика, такие как выход нулевой точки, выход полной шкалы и температурный дрейф

И компенсация обеспечиваются для генерации высокоточного стандартного выходного сигнала напряжения с напряжением питания в качестве эталона.

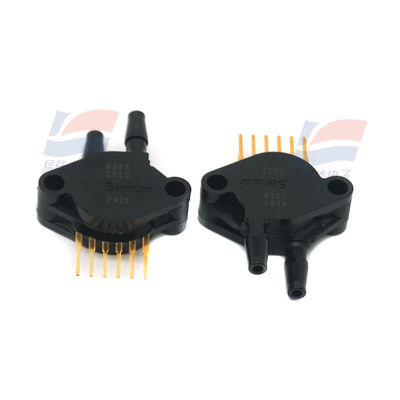

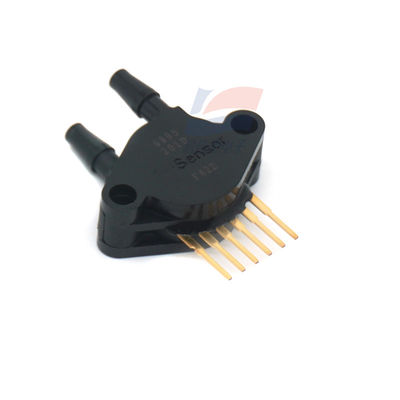

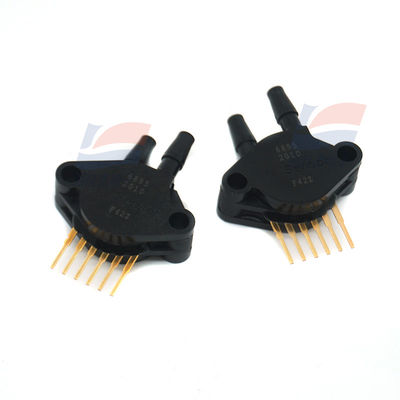

Датчик давления XGZP192 упакован в стандартную DIP-форму, что удобно для установки пользователями. Конструкция воздухозаборного сопла с крючком может

Предотвратить падение нагнетательного устройства из-за чрезмерного давления.

Измерительная среда датчика давления XGZP192 ограничена некоррозионными газами, такими как воздух. Для давлений, отличных от некоррозионных газов

Для сред, пожалуйста, обращайтесь.

"Структурные характеристики"

Чувствительный к давлению чип: кремниевый материал

Провод: золотой провод

Материал корпуса: материал PPS

Допустимая перегрузка: 3 раза от полной шкалы (диапазон давления ≤50 кПа)

2 раза от полной шкалы (50 кПа< диапазон давления ≤200 кПа)

Xgzp192_specification Sheet _Chinese _V1.3

Одна пятая

Совершенство раскрывается под давлением

Xgzp192_specification Sheet _Chinese _V1.3 2/5

Измерительная среда: воздух

Температура среды: (25±1) ℃

Температура окружающей среды: (25±1) ℃

Вибрация: 0,1 г (1 м/с ²) Макс

Влажность: (50%±10%) относительной влажности

Источник питания: (10±0,005) В постоянного тока

Он используется только в качестве эталонного условия испытаний для следующих основных параметров

Технические характеристики:
