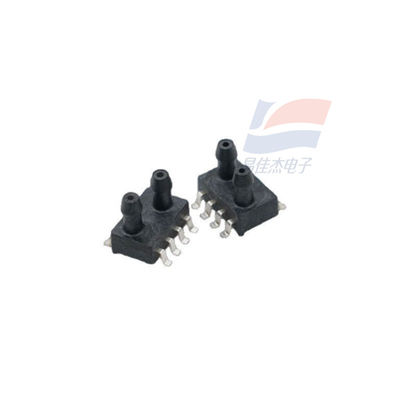

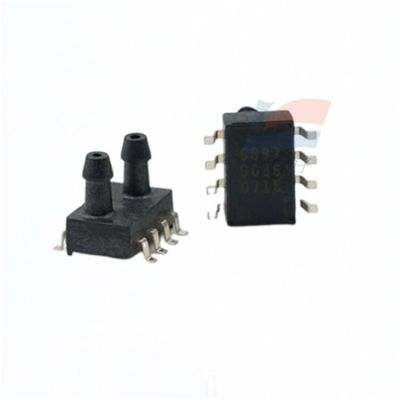

YJJ XGZP190 Барометрический датчик дифференциального давления для измерения средней и окружающей температуры воздуха 25±1 C MV Вентилятор SOP8

Описание продукта:

XGZP190 Дифференциальный барометрический датчик давления Дифференциальный Вентилятор фильтра воздуха MV SOP8

Особенности:

Диапазон измерений: -100 кПа до 0 кПа... 1 кПа... 200 кПа

Технология MEMS

Форма дифференциального давления или примера давления

Форма упаковки по SOP, противокапельная конструкция воздушного сопла

Он применяется к не коррозионным газам.

Диапазон температуры работы: от -30°C до +100°C

Направление штифтов может быть выбрано

"Поле применения"

Медицинские направления, такие как аппараты дыхания, спирометры и устройства для лечения апноэ во сне

Установка потока воздуха, отопление, вентиляция и кондиционирование воздуха, пневматическое оборудование, переключатели давления и другие промышленные области

Биология, мелкие бытовые приборы, бытовая электроника, спортивное и фитнес-оборудование, противопожарное оборудование, Интернет вещей и другие области

Обзор продукции

XGZP190 пиезорезистивный чувствительный к давлению элемент - датчик давления, подходящий для таких областей, как биомедицина и автомобильная электроника.

Это кремниевый пьезорезистивный чувствительный к давлению чип, обработанный по технологии MEMS. Чувствительный к давлению чип состоит из эластичной мембраны и интегрирован на мембране

Он состоит из четырех резисторов. Четыре варистора образуют структуру моста Wheatstone.

Выходной сигнал напряжения с линейной пропорциональной зависимостью наложенного давления.

XGZP190 чувствительный к давлению компонент является OEM компонент упакованный в стандартной форме SOP8, который удобен для пользователей, чтобы принять поверхности и газа

Устье оборудовано крючком, что эффективно предотвращает падение шланга под давлением.

Он отличается превосходной линейностью, повторяемостью и стабильностью, высокой чувствительностью и удобен для пользователей для отладки и компенсации выходной и температурной дрейф.

Структурные показатели

Чувствительный к давлению чип: Кремниевый материал

Свинцовая проволока: Золотая проволока

Оболочка капсулы: материал из ППС

Пин: медь, покрытая серебром

Чистый вес: примерно 0,4 грамма

"Электрическая производительность"

Электрическое питание: ≤15В постоянного тока или ≤3,0mA постоянного тока

Импеданс ввода: от 4 до 6 кОм

Импеданс выхода: от 4 кΩ до 6 кΩ

Сопротивление изоляции: 100MΩ,100VDC

Допустимая перегрузка: 3 раза больше максимального статического давления (максимальное статическое давление ≤ 40 кПа)

1.5 кратное максимальному статическому давлению (40kPa < максимальное статическое давление ≤ 200kPa)

Максимальное давление перегрузки в конце низкого давления P2:250KPA

Средство измерения: воздух

Средняя температура: (25±1) °C

Температура окружающей среды: (25±1) °C

Вибрация: 0,1g ((1m/s 2) Максимальная

Влажность воздуха: (50%±10%) RH

Электрическое питание: (5±0,005) В постоянного тока

Sспецификации:
