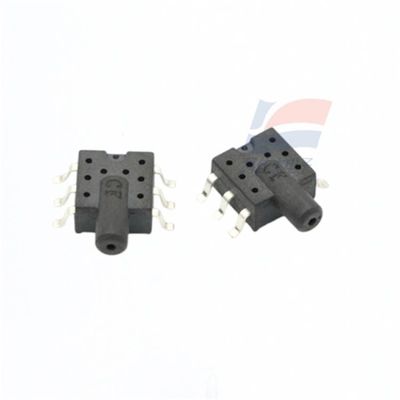

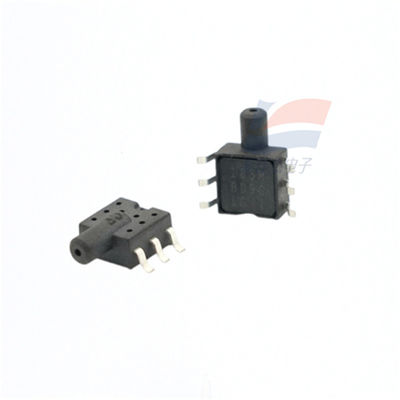

YJJ XGZP185 Датчик давления для не коррозионных газов 6kΩ Импеданс выхода и 3x перегрузка

Описание продукта:

Датчик давления XGZP185 подходит для не коррозионных газов с выбираемым диапазоном

Особенности:

XGZP185 пиезорезистивный чувствительный к давлению элемент - датчик давления, подходящий для таких областей, как биомедицина и автомобильная электроника.Его основным компонентом является кремниевый пиезорезистивный чип, чувствительный к давлению, обработанный технологией MEMSЭтот чувствительный к давлению чип состоит из эластичной мембраны и четырех резисторов, интегрированных на мембране.Когда давление действует на эластичную мембрану, мост будет генерировать выходный сигнал напряжения, который линейно пропорционален наложенному давлению.

Чувствительный к давлению компонент XGZP183 является компонентом OEM, упакованным в стандартной форме SOP6, которая удобна для пользователей для использования на поверхности.который может эффективно предотвратить влагу и пар масла.

Он отличается превосходной линейностью, повторяемостью и стабильностью, высокой чувствительностью и удобен для пользователей для отладки и компенсации выходной и температурной дрейф.

Структурные показатели

Чувствительный к давлению чип: Кремниевый материал

Свинцовая проволока: Золотая проволока

Оболочка упаковки: Материал из ППС

Штифты: позолоченные

Защитный клей: силиконовая резина, содержащая фтор

Электрическая производительность

Силовое питание: ≤15VDC или ≤3,0mADC

Импеданс ввода:4kQ до 6k2

Импеданс выхода: от 4 до 6 ккк

Сопротивление изоляции: 100 м · 100 ВДС

Допустимая перегрузка: 15 раз больше масштаба

Диапазон измерений: от -100 кПа до 0 кПа... 1000 кПа

Технология MEMS

Форма измерения давления

Форма упаковки СОП

Подходит для не коррозионных газов

Диапазон температуры работы: от 30°C до +100°C

Камера обратного давления чипа находится под давлением

Направление штифтов может быть выбрано

Электрическая производительность

Источник питания: ≤15VDC или ≤3,0mA DC

Импеданс ввода:4kQ до 6k2

Выходное импеданс:4kQ до 6kΩ

Сопротивление изоляции: 100 м 2,100VDC

Допустимая перегрузка: 3 раза по полной шкале (диапазон давления ≤ 40 кПа) 2 раза по полной шкале (40 кПа < диапазон давления ≤ 200 кПа)

1.5 раз полный масштаб (200kPa< диапазон давления ≤1000kPa)

Sспецификации:
