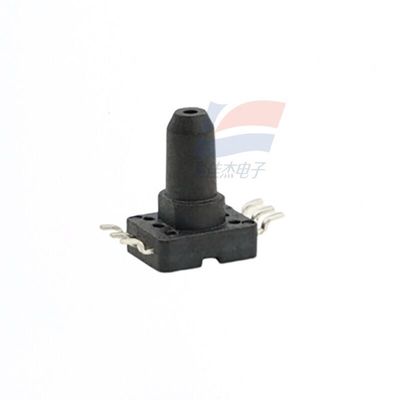

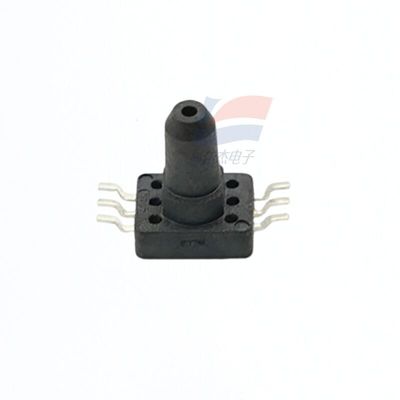

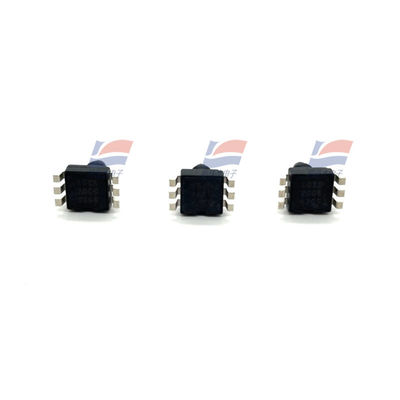

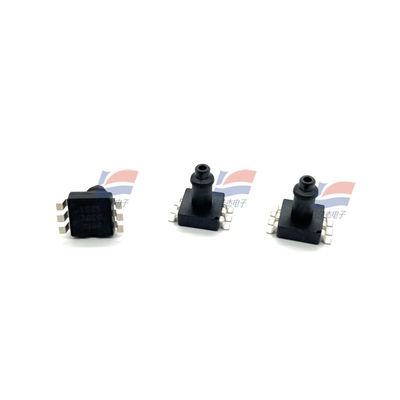

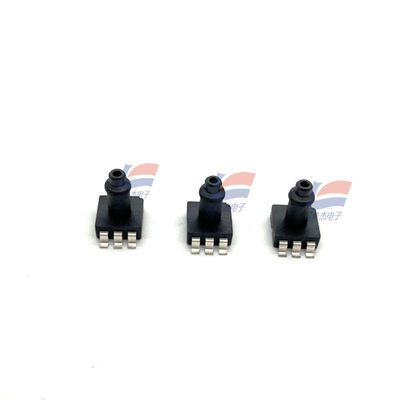

YJJ XGZP167 Обратный пластырь небольшого размера подходит для портативного монитора артериального давления и массажной подушки с давлением 40 кПа

Описание продукта:

XGZP167 Обратный пластырь небольшого размера подходит для портативного монитора артериального давления и массажной подушки с давлением 40 кПа

Особенности:

Диапазон измерений: -100 кПа до 0 кПа... 200 кПа

Технология MEMS

Форма измерения давления

Форма упаковки СОП

Подходит для не коррозионных газов

Диапазон температуры работы: от 30°C до +100°C

Камера обратного давления чипа находится под давлением

Сверхмаленький размер

Электрическая производительность

Источник питания: ≤15VDC или ≤3,0mA DC

Импеданс ввода: от 4 до 6 ккк

Импеданс выхода: от 4 до 6 ккк

Сопротивление изоляции: 100MQ, 100VDC

Допустимая перегрузка:3 раза по полной шкале (диапазон давления ≤ 40 кПа)

2 раза по полной шкале (40kPa< диапазон давления ≤200 kpa)

Выходной сигнал напряжения с линейной пропорциональной зависимостью наложенного давления.

XGZP166 чувствительный к давлению компонент является OEM компонент упакован в стандартной форме SOP8, который удобен для пользователей, чтобы принять поверхность крепления

Поверхностная воздушная насадка выполнена с крючком, который подходит для боковой структуры давления воздухозабора и эффективно предотвращает падение воздушной насадки.

Он отличается превосходной линейностью, повторяемостью и стабильностью, высокой чувствительностью и удобен для пользователей для отладки и компенсации выходной и температурной дрейф.

Структурные показатели

Чувствительный к давлению чип: Кремниевый материал

Свинцовая проволока: Золотая проволока

Оболочка капсулы: материал из ППС

Пин: медь, покрытая серебром

Чистый вес: примерно 0,4 грамма

"Электрическая производительность"

Электрическое питание: ≤15В постоянного тока или ≤3,0mA постоянного тока

Импеданс ввода: от 4 до 6 кОм

Импеданс выхода: от 4 кΩ до 6 кΩ

Сопротивление изоляции: 100MΩ,100VDC

Допустимая перегрузка: 3 раза больше максимального статического давления (максимальное статическое давление ≤ 40 кПа)

1.5 кратное максимальному статическому давлению (40kPa < максимальное статическое давление ≤ 350kPa)

условия"

Средство измерения: воздух

Средняя температура: (25±1) °C

Температура окружающей среды: (25±1) °C

Вибрация: 0,1g ((1m/s 2) Максимальная

Влажность воздуха: (50%±10%) RH

Электрическое питание: (5±0,005) В постоянного тока

Он используется только в качестве условия испытания эталонного показателя для следующих основных параметров:

Sспецификации:
