YJJ XGZP164 1kPa Поперечный двойной впускной трубный датчик дифференциального давления используется в медицинской потребительской электронике

Описание продукта:

XGZP164 1kPa Поперечный двойной впускной трубный датчик дифференциального давления используется в медицинской потребительской электронике

Особенности:

Диапазон измерений: -100 кПа до 0 кПа... 1 кПа... 200 кПа

Технология MEMS

Форма дифференциального давления или примера давления

Форма упаковки SOP, боковая воздушная сосна

Он применяется к не коррозионным газам.

Диапазон температуры работы: от -30°C до +100°C

Максимальное статическое давление 500 кПа

Направление штифтов может быть выбрано

"Поле применения"

Медицинские направления, такие как аппараты дыхания, спирометры и устройства для лечения апноэ во сне

Установка потока воздуха, отопление, вентиляция и кондиционирование воздуха, пневматическое оборудование, переключатели давления и другие промышленные области

Биология, мелкие бытовые приборы, бытовая электроника, спортивное и фитнес-оборудование, противопожарное оборудование, Интернет вещей и другие области

Обзор продукции

Пиезорезистивный элемент давления типа XGZP164 является датчиком давления, подходящим для таких областей, как биомедицина и автомобильная электроника.

Это кремниевый пьезорезистивный чувствительный к давлению чип, обработанный по технологии MEMS. Чувствительный к давлению чип состоит из эластичной мембраны и интегрирован на мембране

Он состоит из четырех резисторов. Четыре варистора образуют структуру моста Wheatstone.

Выходной сигнал напряжения с линейной пропорциональной зависимостью наложенного давления.

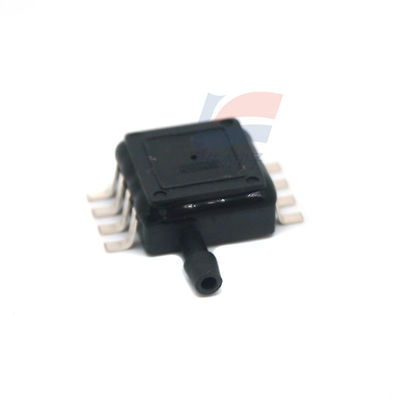

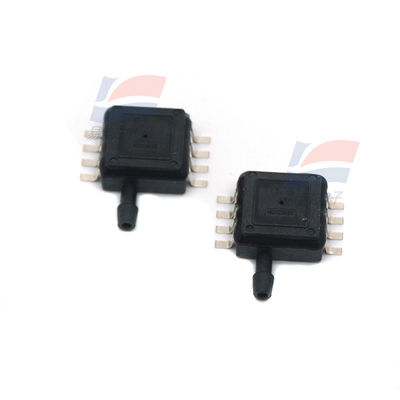

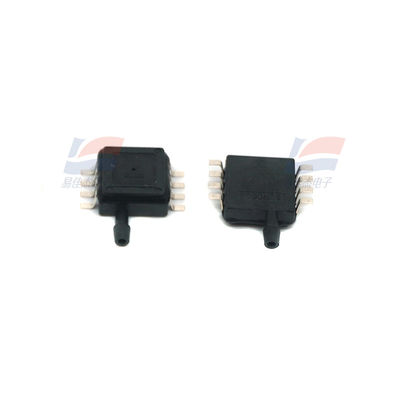

XGZP164 чувствительный к давлению компонент является OEM компонент, упакованный в стандартной форме SOP8, который удобен для пользователей, чтобы принять поверхность крепления

Поверхностная воздушная насадка выполнена с крючком, который подходит для боковой структуры давления воздухозабора и эффективно предотвращает падение воздушной насадки.

Он отличается превосходной линейностью, повторяемостью и стабильностью, высокой чувствительностью и удобен для пользователей для отладки и компенсации выходной и температурной дрейф.

Структурные показатели

Чувствительный к давлению чип: Кремниевый материал

Свинцовая проволока: Золотая проволока

Оболочка капсулы: материал из ППС

Пин: медь, покрытая серебром

Чистый вес: примерно 0,4 грамма

"Электрическая производительность"

Электрическое питание: ≤15В постоянного тока или ≤3,0mA постоянного тока

Импеданс ввода: от 4 до 6 кОм

Импеданс выхода: от 4 кΩ до 6 кΩ

Сопротивление изоляции: 100MΩ,100VDC

Допустимая перегрузка: 3 раза больше максимального статического давления (максимальное статическое давление ≤ 40 кПа)

1.5 кратное максимальному статическому давлению (40kPa < максимальное статическое давление ≤ 350kPa)

условия"

Средство измерения: воздух

Средняя температура: (25±1) °C

Температура окружающей среды: (25±1) °C

Вибрация: 0,1g ((1m/s 2) Максимальная

Влажность воздуха: (50%±10%) RH

Электрическое питание: (5±0,005) В постоянного тока

Он используется только в качестве условия испытания эталонного показателя для следующих основных параметров:

Sспецификации:
