AWM2300V Датчик потока 50 мВ Выходное напряжение Точка обрезки 650 мск 30 мВт Потребление энергии для точного мониторинга потока

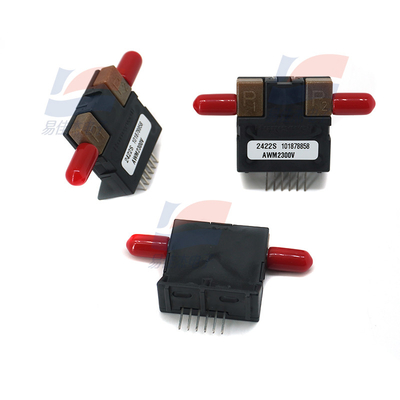

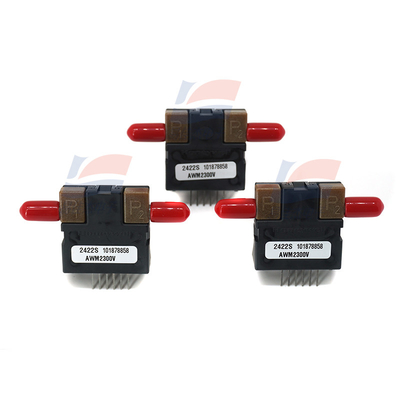

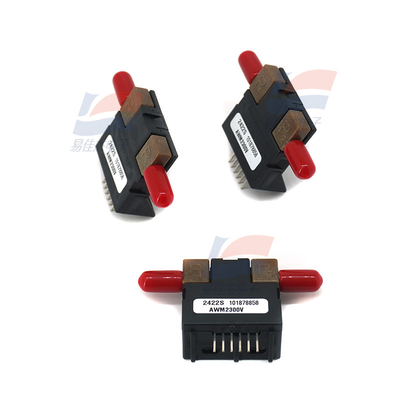

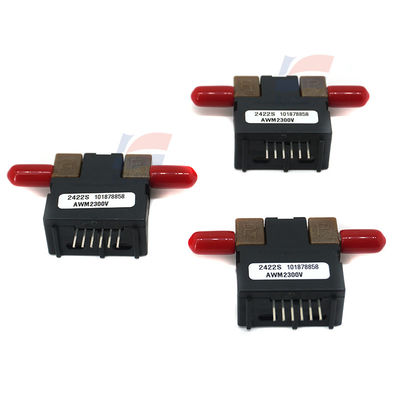

Датчик потока AWM2300V

ОБЩЕЙНАЯ ИНФОРМАЦИЯ

Датчик массового воздушного потока серии AWM2000 Microbridge - это пассивное устройство, состоящее из двух мостов Wheatstone: один для управления нагревателем с закрытым контуром и один для двойных элементов сенсора.Управление нагревателем на рисунке 1 требуется для работы по спецификацииДифференциальный усилитель приборов на рисунке 3 может быть использован для увеличения усиления и введения смещения напряжения на выход датчика.

Загрязнение СМИ:

Накопление пыли приводит к увеличению падения давления через датчик при любой скорости потока.

Предотвратить засорение можно с помощью недорогого 5-микронного фильтра вверх по течению от датчика.

Массовый поток против дифференциального давления:

Чип микромоста - это, по сути, датчик массового потока, использующий механизм теплопередачи. Чем больше массы проходит мимо чипа, тем больше тепла передается.Диапазон обнаружения может быть расширен при обнаружении пробного потока основного потока путем уменьшения соотношения диаметра основного потока с минимальным диаметром трубы воздушного потока в датчикеУдушение пробного потока приводит к обратному усилению, достигаемому механическими средствами. Тогда можно измерить дифференциальное давление пропорционально массовому потоку.Чем больше дифференциальное давление, чем больше массы, которая течет.Изменения плотности текущей среды из-за изменения давления окружающей среды и температуры изменят выход датчика дифференциального давления AWM2200V пропорционально изменению абсолютной плотностиНа другие датчики массового потока изменения плотности не влияют.

Примечание к инструкции по сварке:

Перед сваркой датчик должен быть надежно прикреплен к ПК-карте.Держите наконечник на терминале максимум 5 секунд. 3. Используйте сварщик с жидкостью типа R и очистите руки после сварки.

УПРЕЧЕНИЯ по сварке, продолжение волновой сварки:

1. Установите температуру сварки не выше 250 °С. 2. Запускайте ремень не менее чем на 1,54 метра в минуту. 3. При очистке закройте трубку.
