YJJ NPA-700B-005D Спящая дыхательная система 35kpa датчик давления

Описание продукта:

NPA-700B-005D Спящая дыхательная система 35kpa датчик давления

Особенности:

Датчики давления серии NPA компактны по размеру и предлагают экономичное и идеальное решение для многих современных приложений, требующих немедленной установки и использования без сложной калибровки.

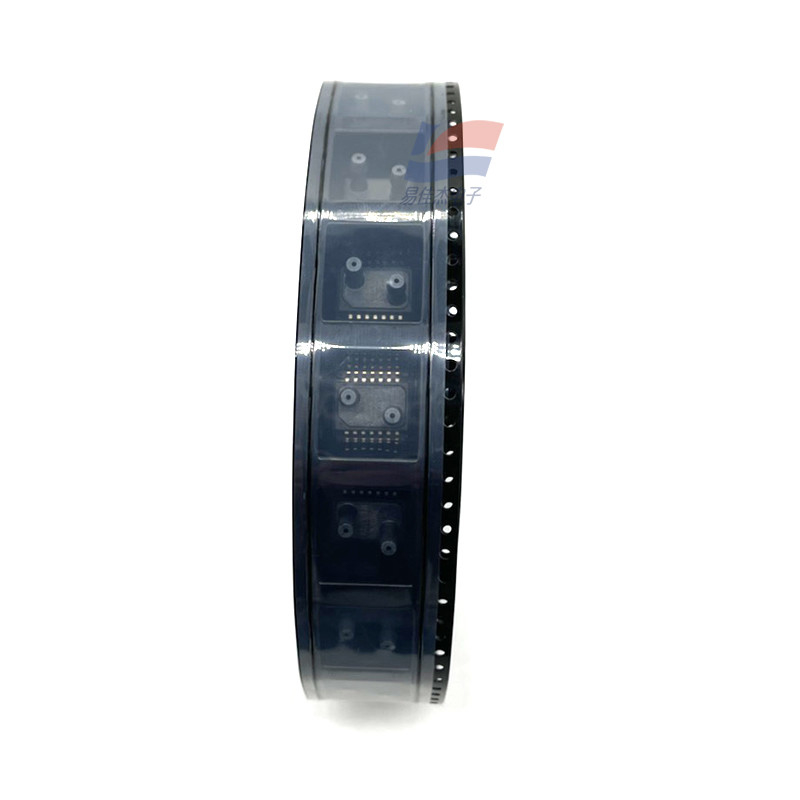

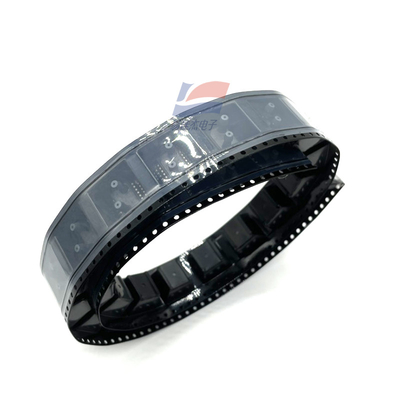

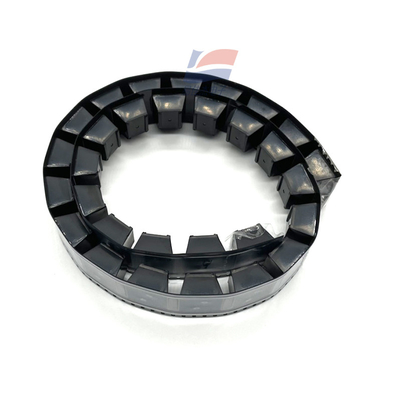

Продукция серии NPA использует упаковку на поверхности SOIC14. Измеренное давление имеет три формы: измерение давления, абсолютное давление или дифференциальное давление.Выходные сигналы доступны в трех типахЭта серия датчиков особенно подходит для поверхностного монтажа на печатных платах.Упростить производство, установки и использования, продукты могут поставляться в виде рулонов и ленточных упаковок.

Характеристики

Он может быть установлен на поверхности

2Дифференциальное давление, измеренное давление или абсолютное давление, приложения низкого давления

3. полный диапазон измерения давления: 10 дюймов колоны воды до 30psi

4Выходные опции: усиленный аналоговый сигнал, 14-битный цифровой последовательности I2C цифровой выход и некалиброванный mV выход

5. Разрешение цифрового сигнала давления: 14-битный ADC (аналого-цифровой конверсии) / 11-битный DAC (цифровой-аналоговой конверсии)

6. Цифровой температурный датчик

6Диапазон температуры работы: -40-125°C

7Диапазон ошибок: < ± 1,5% FSO

Когда диапазон измерений меньше 1 ПСИ, емкость перенапряжения может достигать 60x

Применение

Медицинское устройство положительного давления воздуха - апноэ во сне

2Медицинский многофункциональный вентилятор.

3- Медицинская анестезия.

4. Медицинское оборудование безопасности экстренной помощи

5Медицинское измерение артериального давления

6Больничные койки

7. P измерение промышленных ВВС сушилки для волос

8Промышленное изменяемое регулирование объема воздуха

9. Промышленный воздушный поток для обогрева воды

10Промышленное управление программами

Датчик OEM

Точность (диапазон ошибок: ± 1,5% FSO).

Время ответа: 12 мс.

Пропускная способность под давлением: (диапазон <1psi) 60xFSO

Пропускная способность перенапряжения: диапазон от 5 до 30 psi 2xFSO

Разрешение: 11 бит

Диапазон измерения давления DAC для 10-дюймовой водной колонны составляет 30psi

Разрешение: 14-битный ADC 16383 шаг, скорость отбора образцов 12 кГц

Серийный датчик температуры выхода данных имеет точность 4°C и 8 бит

Выходное нулевое смещение: 0,44V, 0,5V, 0,56V. Диапазон выходной величины: 4V

Выходное нулевое смещение: 0,46V, 0,5V, 0,54V. Диапазон выходной мощности: 2,5V

Диапазон измерения давления составляет от 0,36 до 30 пси. 10 "H2O = 0,361 пси = 2,49 кПа

Поощрять 1.5MA 10DVC

Выход в полном объеме (1psi): 70-135 мВ

Выход в полном объеме (5psi - 30psi): от 100 до 166 мВ

Выход полного масштаба (15psi - 30psi) 70 - 135 mV

Линейность ± 0,25% FSO

Гистереза давления ± 0,05% FSO

Коэффициент нулевой температуры +30 μV/V/°C

Температурный коэффициент значения сопротивления мостовой руки составляет 0,29% /°C

Коэффициент температуры чувствительности -0,22% FSO

Гистереза при нулевой температуре 0,2% FSO

Чувствительность к положению 0,1% FSO

NPA-100/300/500/600/601/700

100:mv выход, сигнал соотношения, некалиброванный

300: аналоговый сигнал усиления, возбуждение 3,3 В, калиброванный

500: выход аналогового усилителя сигнала, возбуждение 5 В, калиброванный

600: Zacwire- Выход цифрового сигнала, калиброванный, 2 байта

700:12C - цифровой выход, калиброванный, 2 байта

M: имеет заметный интерфейс давления, подходящий для нескольких диаметров

B: с перевернутым интерфейсом давления

N: отсутствует интерфейс

Shenzhen Yijiajie Electronic Technology Co., Ltd. в основном обслуживает производителей OEM в области продаж сенсорных продуктов.мы предоставляем услуги по продаже продукции и технической поддержке в Китае для всемирно известных производителейВ настоящее время мы являемся профессиональным поставщиком сенсорных и контрольных продуктов в Китае и Гонконге.Шэньчжэньская компания расположена на пересечении Шеннанской средней дороги и Северной дороги Хуацзяна в Шэньчжэне.Между тем, компания имеет большое количество запасов в Шэньчжэне и Гонконге и может размещать заказы непосредственно из-за рубежа с быстрой доставкой.Мы надеемся сотрудничать с отечественными производителями, чтобы предоставить вашей компании высококачественные и удовлетворительные продукты и сделать ваши продукты более конкурентоспособнымиМы искренне надеемся на сотрудничество с вами.

Sспецификации:
