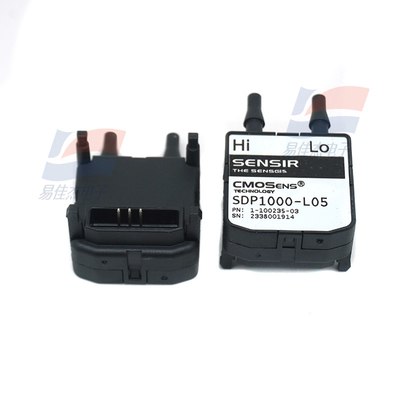

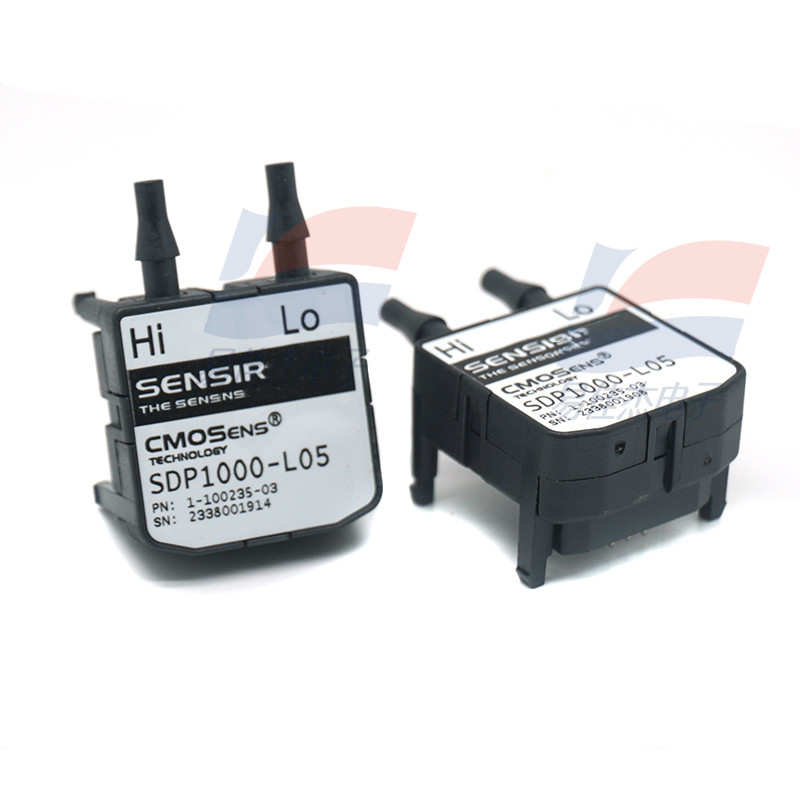

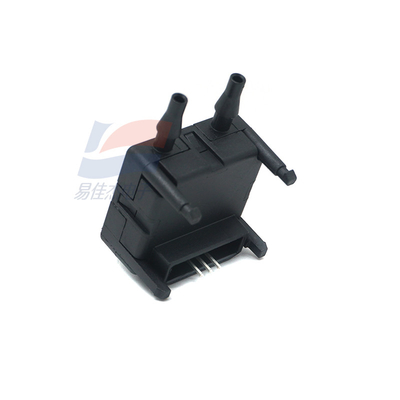

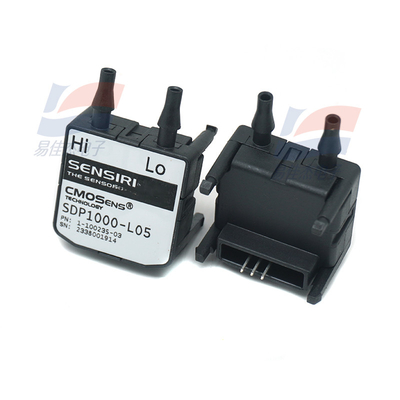

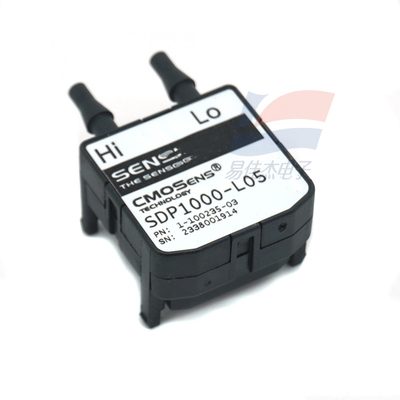

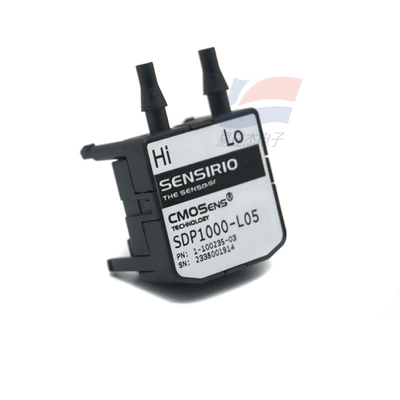

YJJ SDP1000-L05 HVAC применение 0-125Pa датчик потока и давления

Описание продукта:

SDP1000-L05 HVAC применение 0-125Pa датчик потока и давления

Особенности:

Датчики дифференциального давления и потока Sensirion используют принцип тепловых измерений.и затем установить датчик температуры симметрично на обоих концах вверх по течению и вниз по течению нагревательного элемента вдоль направления потока жидкостиЖидкость, протекающая через пленку, приводит к передаче тепла в датчик температуры вниз по течению, создавая температурную разницу и, таким образом, формируя измеримый и точный сигнал.Фильм пассивации стекла стабилизации давления устанавливается на кремниевом чипе путем гравировки для интеграции микротермального датчика потока.

По сравнению с традиционными пьезорезистивными пленочными датчиками, датчики потока газа CMOSens имеют больше преимуществ в низкой скорости потока и чувствительности к дифференциальному давлению, отклонению и задержке,чувствительность к положению, устойчивость к ударам и колебаниям температуры и поддержка двунаправленных измерений.

Чип содержит датчик температуры, сигнал которого может компенсировать любое возможное влияние температуры без необходимости установки дополнительных датчиков калибровки.Технические решения Sensirion не только экономят пространство, но и обеспечивают чрезвычайно высокую экономическую эффективностьКроме того, на цифровом чипе для хранения коррекционных данных интегрированы цифровая схема обработки и блок хранения.Все сенсоры Sensirion калибровываются индивидуально во время производственного процесса, чтобы гарантировать, что сигналы всегда полностью калиброваны., линейные и температурно-компенсируемые.

Точность 0,1% от полной шкалы

Аналоговое напряжение для усиления сигнала: от 0 до 4 Vdc

Основываясь на принципе измерения потока

Калибровка и компенсация температуры

На него не влияет направление установки.

В зависимости от ваших конкретных требований вы можете выбрать различные модели.

Модель: Диапазон калибровки: Точность Характеристики изделия:

SDP1000-L025 -62 до 62 Pa

Линейное: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 от 0 до 125 Pa

+ 0,5 " H2O 0,2% FS / 1,5% м.в. Линейный

SDP1000-L от 0 до 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. линейный

SDP1000-R от 0 до 500 Pa

+ 2" H2O 0,2% FS / 1,0% м.в. квадратный корень

SDP2000-L от 0 до 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. линейный

* FS = полный масштаб или полный масштаб, m.v. = измеренное значение; более высокое значение эффективно.

Область применения

Медицинское применение

Приложения для отопления, вентиляции и HVAC

Промышленное применение

Автомобильная электроника

Спецификация

Дифференциальное давление

Точность: 3% м.в.

Диапазон давления: ±500Pa

Точность нулевой точки составляет 0,1 Па

Калибровка воздуха и N2

Общий

Напряжение питания: 2,7-5,5 В

Средний ток питания 3800μA

Ток питания 5500μA

Интерфейс I2C

Размеры упаковки (длина x ширина x высота): 29 x 18 x 27,05 мм3
