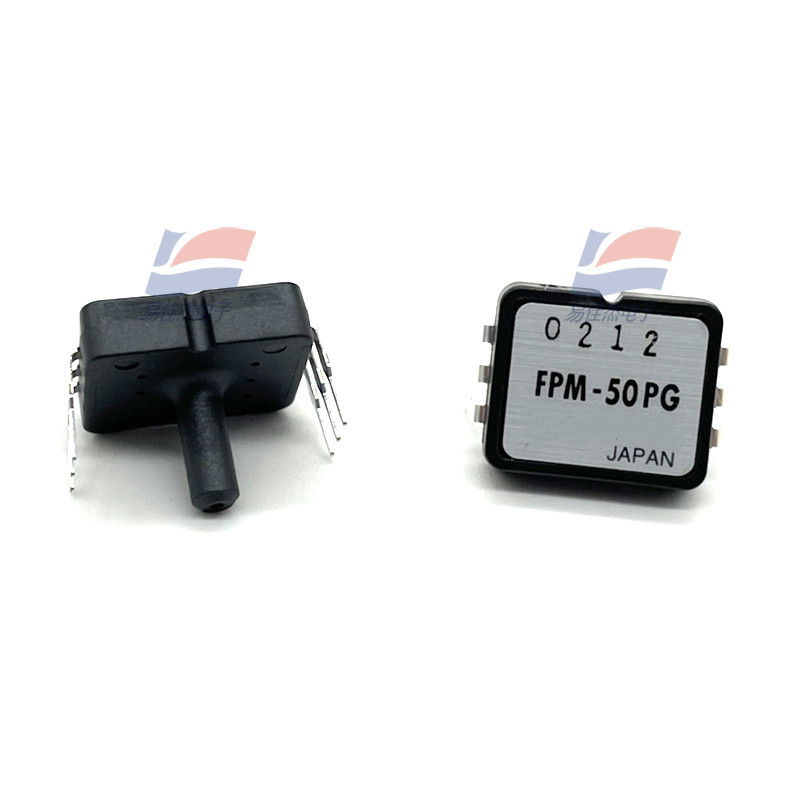

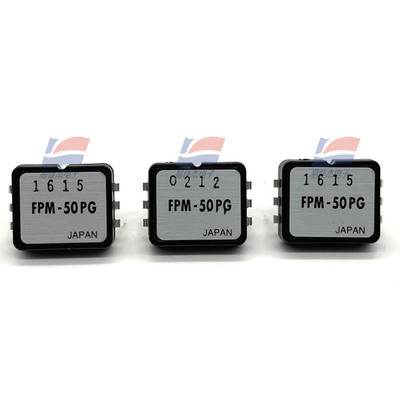

YJJ FPM-50PG 0 ~ 50psi датчик давления для промышленных медицинских приборов

Описание продукта:

Сенсор давления FPM-50PG 0 ~ 50psi используется в промышленных медицинских приборах

Особенности:

Спецификации

Модель 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG

Рекомендуемые условия эксплуатации

Тип давления

Номинальное давление 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 кПа

Измеримый диапазон давления -13.79

Температурный диапазон от 0 до 50°C

Средства давления Только не коррозионные газы (без жидкости)

Ток возбуждения (константа) 1,5 mADC

Абсолютный максимальный рейтинг

Максимальное давление нагрузки Вдвое от номинального давления

1.5 раз

рейтинга

давление...

Максимальный ток возбуждения 3,0 mADC

Рабочая температура -20-100°С

Температура хранения -40-120°C

Рабочая влажность от 30 до 80 (без росы) % RH

Электрические характеристики (постоянный ток привода 1,5mA, температура окружающей среды Ta=25°C)

Напряжение выходного диапазона от 60 до 140 мВ (при 0 кПа до номинального давления)

Сдвижное напряжение +/-20 (при 0 кПа) мВ

Сопротивление моста от 4000 до 6000 Ω

Время ответа 2 (для ссылки) мсек.

Точность ОПС* +/-5

Измеримое давление

диапазон ((kPa) Номер части

-13,79 до 13,79 FPM-02PG FPM-02PGR

- 34,47 до 34,47 FPM-05PG FPM-05PGR

-48.26 до 48.26 FPM-07PG FPM-07PGR

-98.07 до 103.4 FPM-15PG FPM-15PGR

-98.07 до 206.8 FPM-30PG FPM-30PGR

-98.07 до 344.7 FPM-50PG FPM-50PGR

-98.07 до 482.6 FPM-70PG FPM-70PGR

-98.07 до 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 градусов C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= давление (kPa) T3= 50°C

Сдвижное напряжение (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Выходное напряжение при полном масштабе (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

Напряжение выходного расстояния (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV ((25) = Vfs ((25) - Voff ((25)

SV ((50) = Vfs ((50) - Voff ((50)

Чувствительность к температуре смещенного напряжения (% ФС)

TSO = {LARGER ONE} / SV(25) x 100

Больший один = большее абсолютное значение, которое из {Voff(0) -Voff(25)} и {Voff(50) -Voff(25)}

Температурный коэффициент выходного напряжения протяженности (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Линейность (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Гистереза давления (% ФС)

Phys = {Voff ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 100 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25

Voff?? ((25)): Выходное напряжение по отношению к P1 после напряжения давлением P3.
