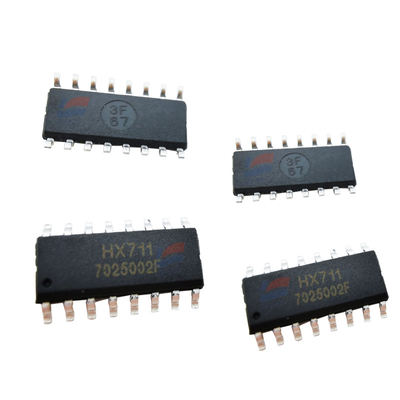

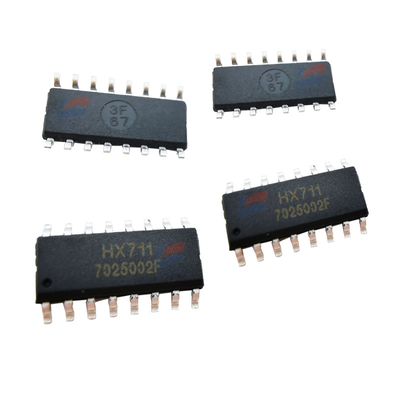

YJJ HX711 ADC Чип ADC 24-битный ADC для электронных весов

Описание продукта:

HX711 ADC Чип ADC 24-битный ADC для электронных весов

Особенности:

HX711 - это чип ADC, который включает в себя предварительный усилитель. Чип специально разработан для применения в электронных масштабах..Эти выходы трудно обработать непосредственно контроллером, поэтому мы можем использовать HX711 IC,который принимает эти сигналы напряжения и предоставляет стандартное цифровое значение, которое может использоваться микроконтроллеромЧип имеет встроенный предварительный усилитель специально разработанный для обработки этих низких напряжений.

HX711 Характеристики и спецификации

Два дифференциальных входных канала

Встроенная активная низкошумная ПГА с факультативными увеличениями 32, 64 и 128

Регулятор мощности на чипе для нагрузочных элементов и аналогового источника питания ADC

Осиллятор на чипе без внешних компонентов и дополнительных внешних кристаллов

Включить и перезагрузить чип

Простая цифровая система управления и серийный интерфейс: управляемое на козырьках устройство без программирования

Факультативная скорость вывода данных 10SPS или 80SPS

Как 50 и 60 Гц источники питания подавлены

Потребление тока: нормальная работа < 1,5 мА, отказ от питания < 1 уА

Диапазон рабочего напряжения питания: от 2,6 до 5,5 В

Диапазон температуры работы: от -40°C до + 85°C

Где использовать HX711

Для измерения веса с помощью элемента нагрузки обычно необходимо регулировать питание, усилитель выхода (для снижения шума) и преобразователь ADC.Все эти три функции требуют трех отдельных схем и компонентовПоэтому мы можем использовать ИК HX711 со всеми вышеуказанными функциями без удаления сложных схем.
