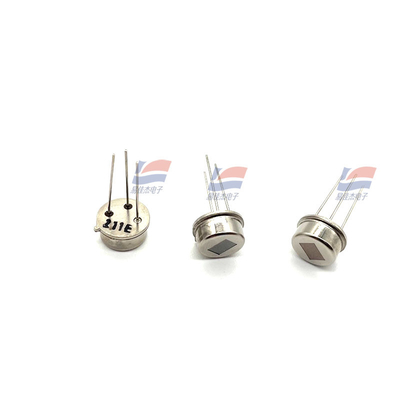

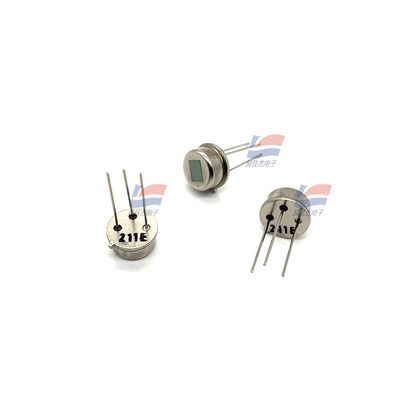

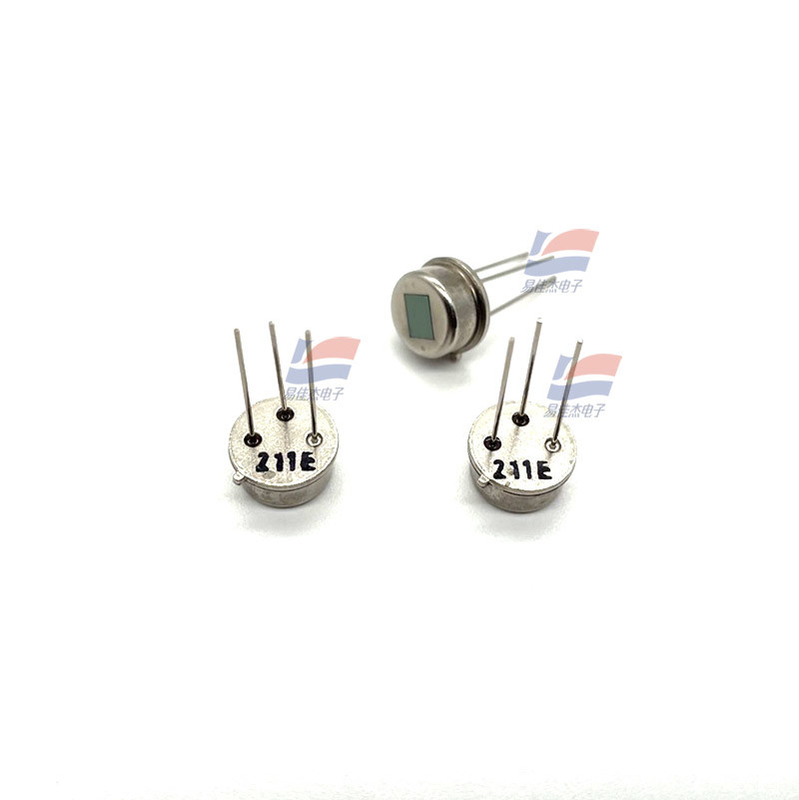

YJJ RE200B Пироэлектрический инфракрасный датчик Инфракрасный датчик человеческого тела

Описание продукта:

RE200B Пироэлектрический инфракрасный датчик Модуль инфракрасного датчика человеческого тела

Особенности:

RE200B - это своего рода датчик. RE200B использует характеристики пироэлектрического материала, поляризации, изменяющейся с температурой, для обнаружения инфракрасного излучения,и применяет метод дополнения с двойным чувствительным элементом для подавления помех, вызванных изменением температуры, что улучшает рабочую стабильность датчика.

Двойной пироэлектрический инфракрасный датчик RE200B чувствительный элемент площадь 2.0×1.0mm2

Выходной сигнал > 2,5 В

(420°k черное тело 1Hz модуляционная частота 0,3-3,0Hz пропускная способность 72,5 дБ увеличение)

(mVp-p) (25°C)

Остаток < 20%

Рабочее напряжение 2,2-15 В

Рабочий ток 8,5-24μA

Использование: 1, вышеуказанные характеристики измеряются при условии сопротивления источника R2=47KΩ, пользователь может регулировать размер R2 в соответствии со своими собственными потребностями при использовании датчика.

2, обратите внимание на положение чувствительного элемента и размер поля зрения, чтобы получить лучшую оптическую конструкцию.

3Все измерения сигналов напряжения являются калибровкой пик-к-пик. EA и EB в балансе B представляют пики и пики выходных сигналов напряжения двух чувствительных элементов соответственно.

4, при использовании датчика изгибающая или сварная часть булавки должна находиться на расстоянии более 4 мм от основания булавки.

5, перед использованием датчика следует ознакомиться с руководством по эксплуатации, особенно для предотвращения неправильных штифтов.

Спецификации:
